二○○七年推荐产品——执手篇

来源:中国门窗＆配套材料网收集整理 　作者:* 　日期:2008-2-16
页面功能【字体：大 中 小】【打印】【投稿】【评论】
　　本篇介绍的是2007年度建筑门窗配套件推荐产品中执手相关的内容：被推荐执手的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。

　　共包括2个厂家的3个执手。适用于铝合金平开、推拉门窗及满足其安装尺寸、性能的所有门窗。

　　其中产品的名称、规格、适用范围、结构特点
　　本篇介绍的是2007年度建筑门窗配套件推荐产品中执手相关的内容：被推荐执手的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。


　　共包括2个厂家的3个执手。适用于铝合金平开、推拉门窗及满足其安装尺寸、性能的所有门窗。


　　其中产品的名称、规格、适用范围、结构特点、性能特点、安装调整要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。


　　1.传动机构用拨叉插入式执手（产品型号：CZH22）
　　生产厂家：佛山市南海合和兴实业有限公司

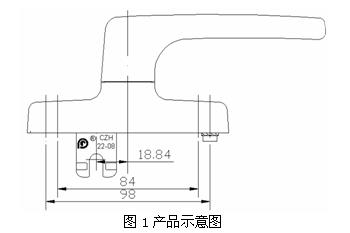

　　1.1 产品示意图

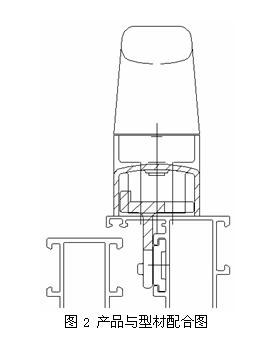

　　1.2 产品与型材配合图


　　1.3 适用范围：适用于欧标20槽内平开门、窗；内平开下悬门、窗、推拉窗、推拉门。


　　1.4 结构特点：手柄及手柄座采用YL102材料压铸而成，外观简洁、手感舒适、轻便、转动灵活、声音清脆、安装方便。适合欧标20槽型材。该产品不受气侯影响适合任何地区。


　　1.5 性能特点：该产品经过2.5万次拨动测试，及600N拉力测试，手柄转动正常，零部件完好无损，开启灵活。该产品铝合金件表面涂层为热固性饱和聚酯粉末涂层，涂层厚度为40μm～120μm，经1000h盐雾、湿热试验，符合GB/T10125；GB/T1704等相关标准。锌合金件表面镀锌，锌层厚度0.01μm～0.02μm，符合GB/T5938；GB/T5944等标准。


　　1.6 安装使用说明

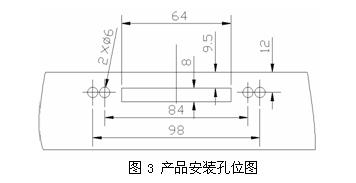

　　按安装孔位图在型材的相关位置加工好安装孔位，拧紧螺钉即可。见安装孔位图。


    1.7 委员会组织的实际检测结果
　　空载时操作力矩为： 1.6 N•m，操作力为：30 N。执手在26N•m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移3°20′，执手在承受600N拉力作用后，执手柄最外端最大变化范围3.2mm，反复启闭25000个循环后，操作力28N，操作力矩1.6 N•m，开启自定位位置与原设计偏差为2°50′、关闭自定位位置与原设计偏差为2°30′。

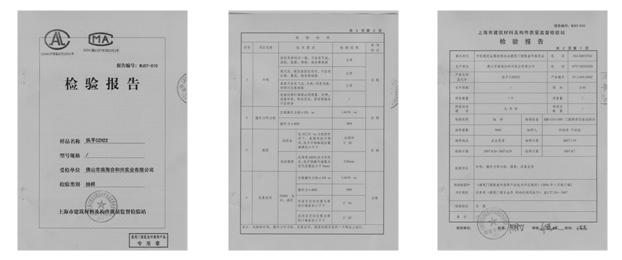

　　附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。


有关历年推荐产品的具体资料，可从《建筑门窗配套件推荐产品选用手册》（2003、2004、2005、2006、2007）中查询，如有需要，请直接与委员会联系。
电话：010-68300080，58933760
