本篇介绍的是2014年度建筑门窗配套件推荐产品中与合页（词条“合页”由行业大百科提供）(铰链)相关的内容：被推荐合页的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。
共包括3个厂家的3个合页。适用于铝合金、塑料平开门窗及满足其安装尺寸、性能的所有门窗。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装调整要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。
1.塑料窗用合页(铰链)(产品型号：JNC03)
生产厂家：浙江兴三星五金有限公司

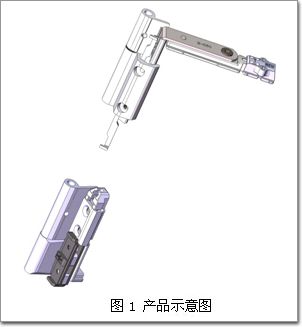

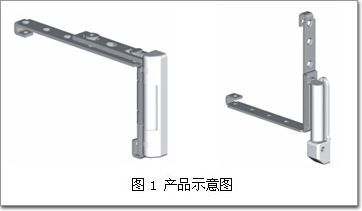

1.1 产品示意图：

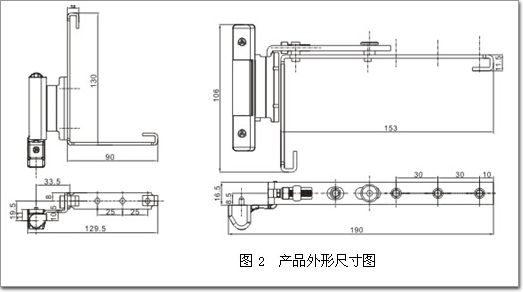

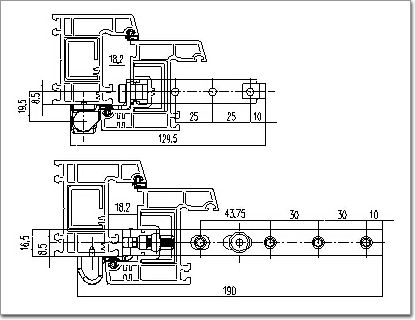

1.2 产品外形尺寸、产品与型材配合示意图
图3 产品与型材配合图
1.3 适用范围
适用于带欧式槽口的塑料平开窗，高度大于1500mm，建议用中合页。
1.4 结构特点
主体采用Q235A碳素钢（词条“碳素钢”由行业大百科提供）、锌合金高压压铸，外装饰盖采用耐磨尼龙，合页三维可调，密封方向调整±2mm，水平方向±3mm，竖直方向±2mm。
1.5 性能特点
最大承重70kg，反复启闭30000次仍能正常使用。
1.6 安装要求
用自攻螺丝将合页固定在窗扇和窗框上，不得松动。
1.7 委员会组织的实际检测结果
力学性能测试结果：
窗上部合页(铰链)承受1900N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量70kg，并附加悬端外力作用后，窗扇自由端竖向位置变化值为0.58mm，试件无变形（词条“变形”由行业大百科提供）、无破损，启闭正常。转动力最大值14N。反复启闭30000次后，窗扇自由端竖直方向变化值为0.72mm，试件无变形和损坏。悬端吊重试验后，窗扇未脱落，通过重物的自由落体进行窗扇撞击洞口试验，反复3次后，窗扇未脱落，通过重物的自由落体进行窗扇撞击障碍物试验后，反复3 次后，窗扇未脱落。

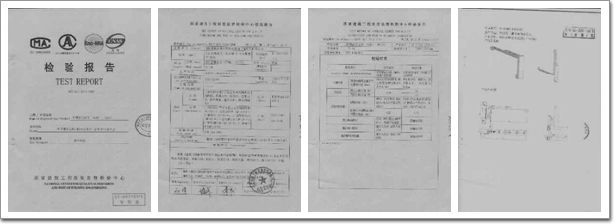

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2.塑料窗用合页(铰链)(产品型号：J-48)
生产厂家：新乡市三力门窗配件有限公司

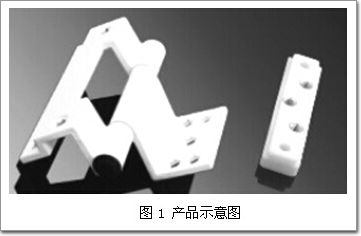

2.1产品示意图

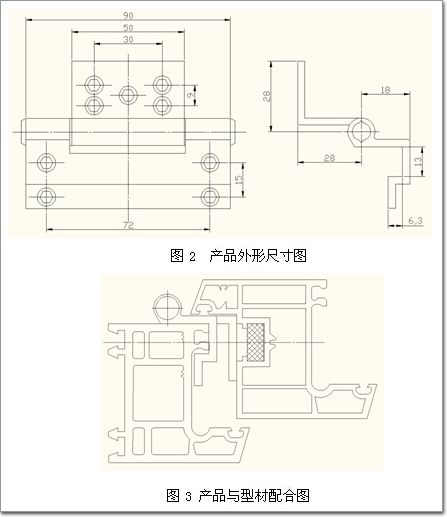

2.2 产品外形尺寸、产品与型材配合示意图
2.3 适用范围
如图所示带欧式槽的塑料平开型材。
2.4 结构特点
铰链页座及页片采用LD31铝合金型材制作，轴为Q235优质碳铸钢磨削加工，夹紧式固定及螺钉加固。
2.5 性能特点
产品结构简单、合理、配套易于加工。由于页座紧贴框材压条槽口，牢固性大增，并且在不用任何靠模的情况下轻松实现铰链的同轴度。从安装方便，快捷牢固度方面都具有明显的优越性。
2.6 安装要求
页片：先将固定块按方向要求装入扇材欧式槽内，然后用3个M5x14的螺钉将页片与固定块初步固定，调至适当位置后，牢固固定，最后用ST4x20自攻钉固定固定块外端两孔。
页座：将页座紧贴框材压条槽口，用ST4x55自攻钉固定页座上部两孔，再用ST4x20自攻钉固定页座下部两孔即可。
2.7 委员会组织的实际检测结果
力学性能测试结果：
窗上部合页(铰链)承受1650N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量60kg，并附加悬端外力作用后，窗扇自由端竖向位置变化值为1.37mm，试件无变形、无破损，启闭正常。转动力最大值10N。反复启闭30000次后，窗扇自由端竖直方向变化值为1.81mm，试件无变形和损坏。悬端吊重试验后，窗扇未脱落，通过重物的自由落体进行窗扇撞击洞口试验，反复3次后，窗扇未脱落，通过重物的自由落体进行窗扇撞击障碍物试验后，反复3 次后，窗扇未脱落。

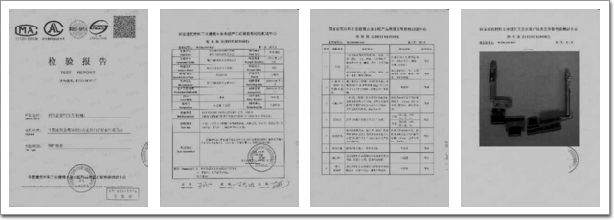

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
3.铝合金窗用合页(铰链)(产品型号：CK20Y-10)
生产厂家：浙江瑞德建筑五金有限公司
3.1产品示意图
3.2 产品外形尺寸、产品与型材配合示意图
3.3 适用范围
本产品适用铝窗C20内开下悬窗五金系列，框与扇之间的安装尺寸距离是11.5mm。
3.4 结构特点
本产品上下合页主体部分是铝合金材质，表面处理是喷涂。其他部分是锌合金与不锈钢冲压件，表面镀锌阳极氧化（词条“阳极氧化”由行业大百科提供）处理，产品安装完好后可进行调节。
3.5 性能特点
最大承重70kg，反复启闭30000次仍能正常使用。
3.6 安装要求
本产品安装前，窗扇对角需先开槽，安装上下合页无需测量计算，有定位装置，可直接安装。
3.7 委员会组织的实际检测结果
力学性能测试结果：
窗上部合页(铰链)承受2200N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量80kg，并附加悬端外力作用后，窗扇自由端竖向位置变化值为1.23mm，试件无变形、无破损，启闭正常。转动力最大值14N。反复启闭30000次后，窗扇自由端竖直方向变化值为1.55mm，试件无变形和损坏。悬端吊重试验后，窗扇未脱落，通过重物的自由落体进行窗扇撞击洞口试验，反复3次后，窗扇未脱落，通过重物的自由落体进行窗扇撞击障碍物试验后，反复3 次后，窗扇未脱落。

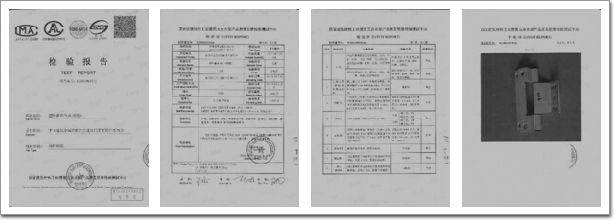

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
|
