本篇介绍的是2014年度建筑门窗配套件推荐产品中与传动锁闭器相关的内容：被推荐传动锁闭器的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。
共包括2个厂家的3个传动锁闭器。适用于平开铝合金、塑料门窗及满足其安装尺寸、性能的所有门窗。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。
1.齿轮驱动式传动锁闭器(产品型号：BNC310)
生产厂家：广东合和建筑五金制品有限公司

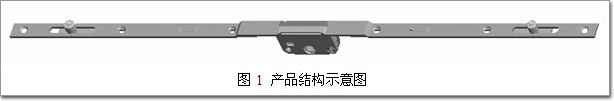

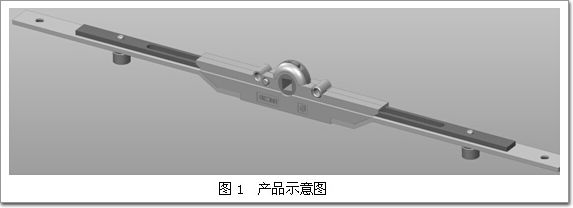

1.1 产品示意图

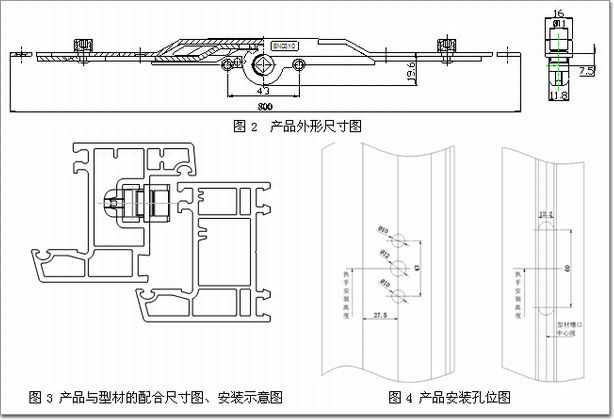

1.2 产品外形尺寸、产品与型材配合示意图
1.3 适用范围
适用于标准欧式槽口的塑料内平开窗。
1.4 结构特点
传动锁闭器采用齿轮驱动。产品的定杆、动杆选用Q235A碳素结构钢，而传动部分齿轮采用精密压铸，锁盒（词条“锁盒”由行业大百科提供）选用强度（词条“强度”由行业大百科提供）较好的锌合金压铸。产品设计有多点偏心锁钉，安装简便，安全可靠。
1.5 性能特点
该产品经过30000次反复启闭测试后，各构件无扭曲，无变形，操作正常。且空载转动力矩不大于3N.M,反复启闭后转动力矩不大于10N.M。
1.6安装方法及使用说明
(1)组装门扇前按安装孔位图在型材的相关位置加工好安装孔位。
(2)门扇组装完后，将传动锁闭器安装在型材上，并拧紧螺钉。
1.7 委员会组织的实际检测结果
力学性能测试结果：
反复启闭试验：反复启闭30000个循环后，各构件未扭曲、未变形、能够正常使用;反复启闭前空载转动力矩为1.2N·m，反复启闭后转动力矩为1.0N·m，框扇间间距变化值为0.48mm。强度试验：齿轮驱动式传动锁闭器承受26 N·m力矩后，各零部件未断裂，未损坏;锁点、锁座承受1800N静力后，样品各零部件未断裂，未脱落。

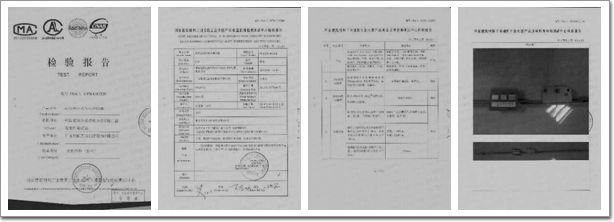

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2.齿轮驱动式传动锁闭器 (产品型号：BWC20B)
生产厂家：广东合和建筑五金（词条“建筑五金”由行业大百科提供）制品有限公司

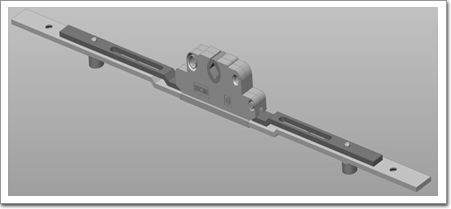

2.1 产品示意图

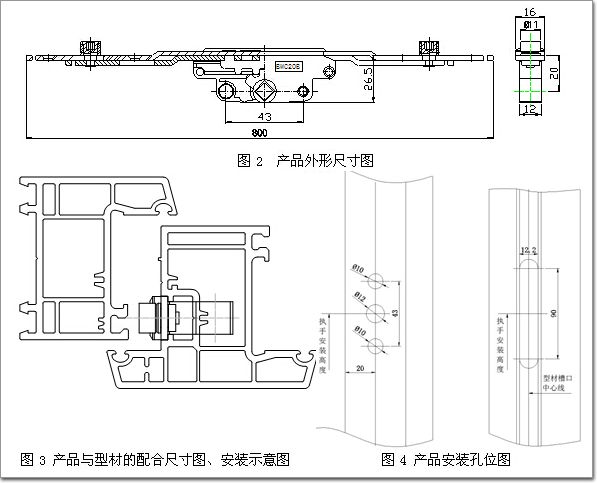

2.2 产品外形尺寸、产品与型材配合示意图
2.3 适用范围
适用于标准欧式槽口的塑料外平开窗。
2.4 结构特点
传动锁闭器采用齿轮驱动。产品的定杆、动杆选用Q235A碳素结构钢，而传动部分齿轮采用精密压铸，锁盒选用强度较好的锌合金压铸。产品设计有多点偏心锁钉，安装简便，安全可靠。
2.5 性能特点
该产品经过30000次反复启闭测试后，各构件无扭曲，无变形，操作正常。且空载转动力矩不大于3N.M，反复启闭后转动力矩不大于10N.M。
2.6安装方法及使用说明
(1)组装门扇前按安装孔位图在型材的相关位置加工好安装孔位。
(2)门扇组装完后，将传动锁闭器安装在型材上，并拧紧螺钉。
2.7 委员会组织的实际检测结果
力学性能测试结果：
反复启闭试验：反复启闭30000个循环后，各构件未扭曲、未变形、能够正常使用;反复启闭前空载转动力矩为1.24N·m，反复启闭后转动力矩为3.36N·m，框扇间间距变化值为0.68mm。强度试验：齿轮驱动式传动锁闭器承受26 N·m力矩后，各零部件未断裂，未损坏;锁点、锁座承受1800N静力后，样品各零部件未断裂，未脱落。

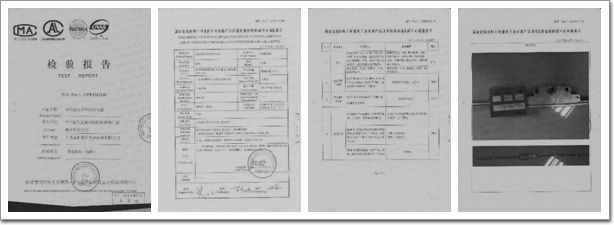

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
3.齿轮驱动式传动锁闭器(产品型号：PCDQWD02208)
生产厂家：广东坚朗五金制品股份有限公司
3.1产品示意图

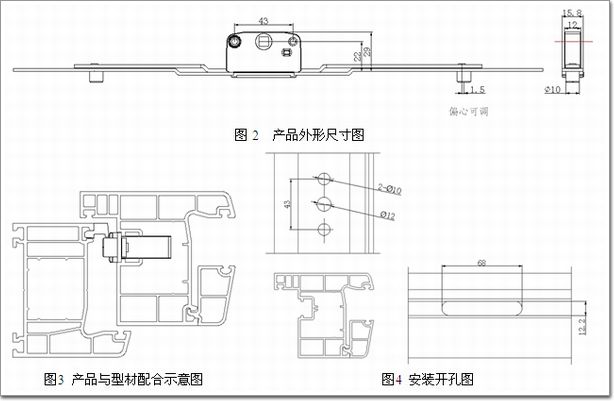

3.2产品外形尺寸、产品与型材配合示意图
3.3适用范围
适用于标准欧式槽口的塑钢平开门窗。
3.4结构特点
本产品材料主要采用优质碳素钢、锌合金。通过齿轮驱动动杆，从而带动锁点运动，实现启闭功能，锁点采用偏心设计，具有可调功能。
3.5性能特点
产品结构简单、实用，传动灵活、顺畅。空载转动力矩不大于3N·m，反复启闭后转动力矩不大于10 N·m。承受25N·m-26 N·m的力矩作用后，各部件无损坏，反复启闭3万次，启闭功能正常。
3.6安装要求
在扇型材的规定位置，在欧式槽内开68*12的槽，将传动器（词条“传动器”由行业大百科提供）放入，用2个M5螺钉固定执手与传动器，用ST4.2*24自攻钉将传动器固定在扇型材上。
3.7 委员会组织的实际检测结果
力学性能测试结果：
反复启闭试验：反复启闭30000个循环后，各构件未扭曲、未变形、操作功能正常;反复启闭前空载转动力为1.10N·m，反复启闭后转动力为3.24 N·m，框扇间间距变化值为0.48mm。强度试验：齿轮驱动式传动锁闭器承受26 N·m力矩后，各零部件未断裂，未损坏;锁点、锁座承受1800N静力后，各部件无损坏。

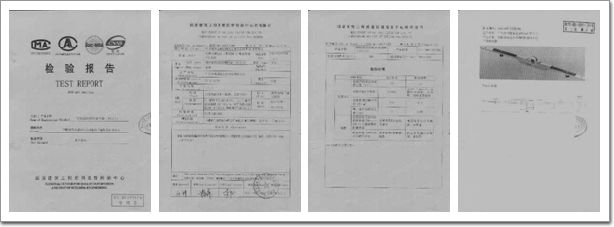

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
|
