二○一三年度建筑门窗配套件推荐产品——内平开下悬五金系统篇

　　 内平开下悬五金系统篇

　　本篇介绍的是2013年度建筑门窗（词条“建筑门窗”由行业大百科提供）配套件推荐产品中与内平开下悬五金系统相关的内容：被推荐内平开下悬五金系统的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。

　　共包括3个厂家的3套内平开下悬五金系统。适用于内平开下悬铝合金窗、塑料窗及满足其安装尺寸、性能的所有门窗。

　　其中产品的名称、规格、适用范围、结构特点、性能特点、安装调整要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。

　　1.铝合金窗内平开下悬五金系统(产品型号：NKND102)

　　生产厂家：春光五金有限公司

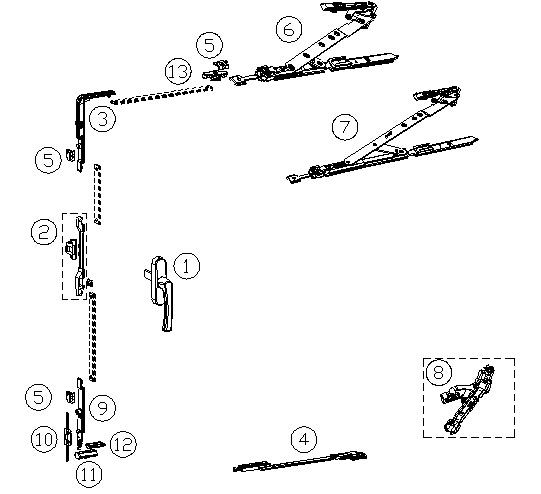

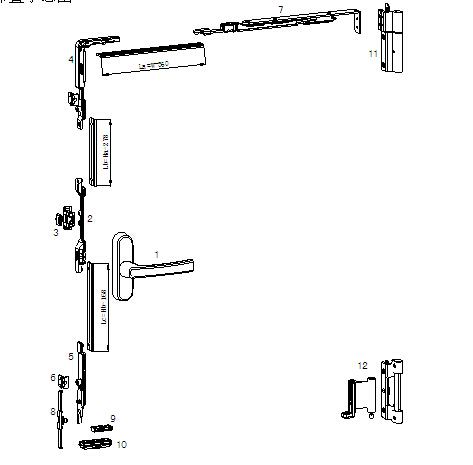

　　1.1系统布置示意图

　　图1 系统布置示意图

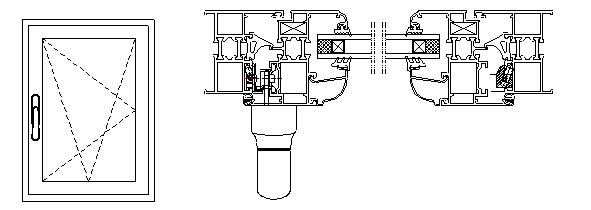

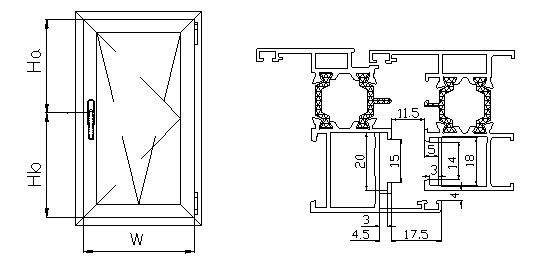

　　1.2 产品适合型材与窗开启形式示意图

　　图2 型材配合示意图

　　1.3 系统配置表

　　1.4 适用范围

　　本产品适用于C型槽欧标型材，型材规格为宽450～650mm、高600～1800mm范围以内的窗型。

　　1.5 结构特点

　　门窗在五金系统的作用下，可实现门窗先内平开后下悬的开启功能，斜拉杆及下合页均为可调结构，转角器及翻转支撑也设有可调校锁点，通过适量的调节可使窗户达到最佳的使用效果。并设有防误装置，可防止错误操作给窗户带来的损坏。整个系统操作简单，安装方便。

　　1.6 性能特点

　　产品结构简单，安装方便，所有五金件除执手需开孔外，其他部件均无需开孔，可直接插入欧标槽中。窗户在下悬时，可得到适量的通风，又可节省空间及防盗功能，窗户在内平开时，可方便清洗窗户。执手表面采用聚酯粉末喷涂处理，传动锁闭部件表面采用电镀珍珠铬处理，具有较高的表面硬度、较好的耐磨性能和防腐性能，最大承重80kg，锁闭力为35N左右，在反复启闭15000个循环测试后，系统各部件无变形或损坏现象，仍能保持正常的使用功能。

　　1.7安装要求

　　本系统标准配置的安装位置及五金件对型材槽口尺寸要求参考图1和图2。

　　(1)安装前的准备

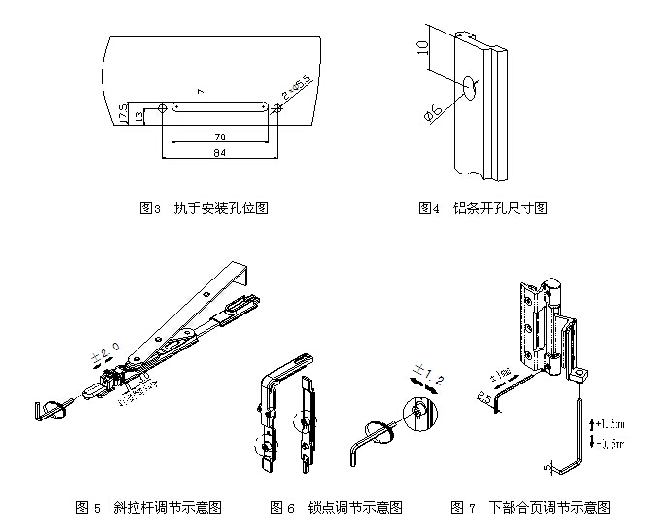

　　a)按图3在型材上开执手安装孔。

　　b)根据窗扇大小按以下公式计算铝杆加工长度，并按图4开安装孔。其中La、Lb、Lc分别代表为铝杆加工长度(如图1)。

　　La=W-360 Lb=Ha-278 Lc=Hb-168

　　c)将五金件和执手调至平开状态待安装。

　　(2)安装顺序

　　a)将斜拉杆(7)与上合页(11)连接好，并与上部铝杆La连接后从安装上合页处推入窗扇的槽口，定位后锁紧螺丝固定斜拉杆。

　　b)将转角器(4)，连接杆(2)，翻转支撑(5)分别与铝杆Lb、Lc连接好一起从窗扇上角推入槽口，定位好锁紧螺丝将转角器固定。

　　c)将执手(1)装入已开好孔的型材上，并与防误器(3)装配后用螺钉将执手固定。

　　d)将下合页(12)固定在窗扇的适当位置。

　　e)将助升块(9)放入槽内适当位置。

　　f)通过上下合页将窗扇与窗框连接在一起，并锁紧螺丝。

　　g)最后将防脱器(8)，锁扣（词条“锁扣”由行业大百科提供）(6)及翻转支撑座(10)安装在窗框的适当位置。

　　1.8 调节与润滑

　　(1)转角器一端有可调节锁点，可以调节气密性，水密性，和窗锁紧度，调节量为(±1.2mm)，(如图6)。

　　(2)窗扇的掉角现象可通过内六角扳手调节斜拉杆，调节量为(±2mm)，(如图5)。

　　(3)下部合页可水平、上下调节，其中水平调节量为(±1mm)，上下调节量为(+1.5/-0.5mm)，(如图7)。

　　(4)转角器与斜拉杆摩擦部位均需加润滑油润滑。

　　1.9 委员会组织的实际检测结果

　　测试样品：承重量80kg，锁点数量2个，窗扇外围尺寸：1300mm(宽)×1200mm(高)。

　　力学性能（词条“力学性能”由行业大百科提供）测试结果：

　　上部合页承受静态荷载（词条“荷载”由行业大百科提供）2200N，下部合页承受静态荷载4550N，试件未断裂。启闭力：平开状态下开启力4N，下悬状态下开启力52N;反复启闭1.5万个循环后，样品未损坏，仍保持操作功能正常,执手的转动力80N，框、扇间距变化值0.52mm，窗扇在平开位置关闭时，推入框内的最大作用力35 N;90°平开启闭性能试验10000个循环后，样品未损坏，保持操作功能正常，窗扇在平开位置推入框内的最大作用力为40N;锁点、锁座承受1800N力后无损坏;悬端吊重性能测试后，窗扇未脱落，合页仍连在边梃上;开启撞击性能测试后，窗扇未脱落，合页仍连在边梃上。

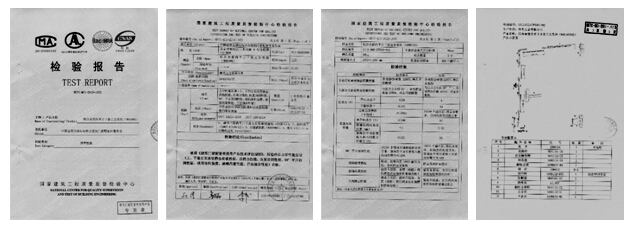

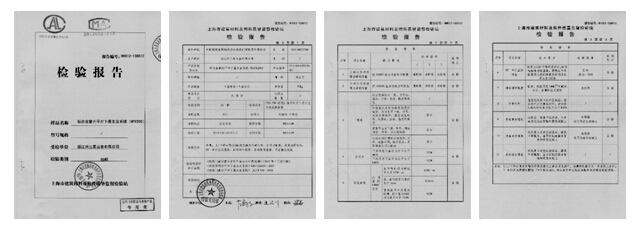

　　附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。

　　2.铝合金窗内平开下悬五金系统(产品型号：NPX200)

　　生产厂家：浙江兴三星五金有限公司

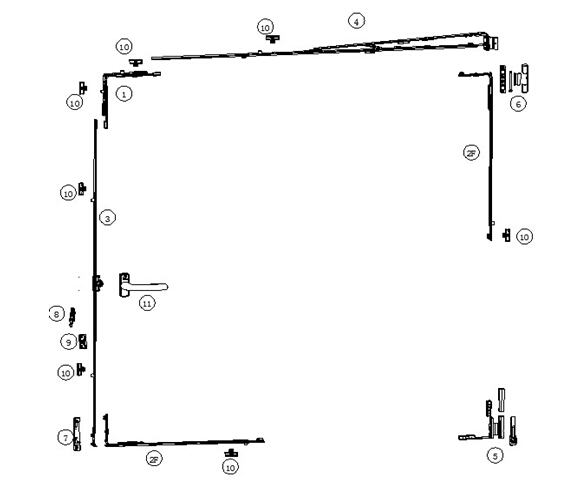

　　2.1 系统布置示意图

　　图1 系统布置示意图

　　2.2 产品与型材配合及窗开启形式示意图

图2 产品与型材配合及窗开启形式示意图

　　2.3 系统配置表

　　2.4 适用范围

　　适用于欧标20槽口的内平开下悬窗，此系统最大允许负重70Kg，窗扇最佳尺寸600mm(宽) X 1200mm(高)，窗扇最大尺寸建议不超过1000mm(宽) X 1600mm(高) ，窗扇最小宽度为500mm。

　　2.5 结构特点

　　执手表面为纯聚脂型粉末涂料，上下经久耐用。系统所配防误操作器使用范围广，系统整体性能稳定可靠，锁点偏心可调，上合页系统(带拉杆)可调结构，有效防止窗扇掉角，上、下合页系统均采用高强度锌合金和304不锈钢铆接，强度牢固，最显著的是上、下合页系统安装采用斜顶式锥端内六角螺钉，且不破坏型材胶条，安装方便，从而达到高效节能，保证窗扇与五金件系统的完美结合。

　　2.6 表面处理

　　本产品执手表面采用纯聚脂型粉末喷涂，锌合金五金件表面全部采用镀铬处理。在中性盐雾实验中能达到240小时不发生点蚀。

　　2.7 安装说明：

　　(1)根据窗扇尺寸开合适长度的铝杆。

　　(2)先将上合页系统(带拉杆)和铝杆推入型材槽内，然后将翻转支撑-铝杆-主传动杆-铝杆-转角器按照次序依次推入型材槽内，并且保证转角器和上合页系统拉杆所连接的铝杆正确连接，将上合页拉杆调整至恰当位置后，锁紧转角器和上拉杆扇固定座的紧定螺钉。

　　(3)将执手处在平开位置状态下安装到窗扇上，并且保证与转换器处于连接状态。拧紧执手所配的螺钉。

　　(4)将锁扣、防误器、防脱器、下合页系统框、扇安装到型材相对应位置后拧紧。

　　(5)将窗扇装到窗框上，将上合页系统框紧定到框型材上。

　　(6)将风撑，锁座和爬升胶块安装到型材上。

　　2.8 调整说明

　　窗上、下方向可通过调节下合页扇的内六角螺钉实现。若窗出现下垂或掉角现象可通过调整上拉杆滑槽内的内六角螺钉。

　　2.9 委员会组织的实际检测结果

　　测试样品：承重量70kg，锁点数量3个，窗扇外围尺寸：1300mm(宽)×1200mm(高)。

　　力学性能测试结果：

　　上部合页承受静态荷载1900N，下部合页承受静态荷载4000N，试件未断裂。启闭力：平开状态下开启力20N，下悬状态下开启力60N;反复启闭1.5万个循环后，样品未损坏，仍保持操作功能正常,执手的转动力5.0N·m，框、扇间距变化值0.4mm，窗扇在平开位置关闭时，推入框内的最大作用力60 N;90°平开启闭性能试验10000个循环后，样品未损坏，保持操作功能正常，窗扇在平开位置推入框内的最大作用力为76N;锁点、锁座承受1800N力后无损坏;悬端吊重性能测试后，窗扇未脱落，合页仍连在边梃上;开启撞击性能测试后，窗扇未脱落，合页仍连在边梃上。

　　附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。

　　3.塑料窗内平开下悬五金系统(产品型号：V120)

　　生产厂家：浙江瑞德建筑五金有限公司

　　3.1 系统布置示意图

　　图1 系统布置示意图

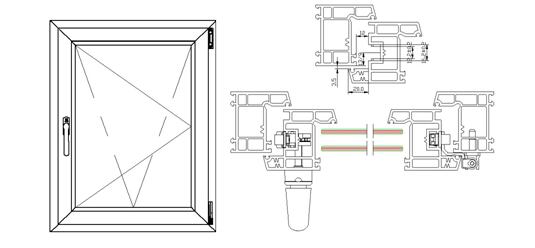

　　3.2 产品适合型材与窗开启形式示意图

　　图2 产品与型材配合及窗开启形式示意图

　　3.3 系统配置表

　　3.4 适用范围

　　本产品适用塑钢窗内开下悬门窗五金系列，框与扇之间的安装尺寸距离是12mm。

　　3.5 结构特点

　　本产品除执手传动机构是铝合金材质，其他部分是锌合金压铸与不锈钢冲压件，产品安装完好后可进行调节。执手主要材料是铝合金，表面处理粉末喷涂。传动器（词条“传动器”由行业大百科提供）、转向角、上下合页主要材料是Q235AF,表面处理镀锌。

　　3.6 性能特点

　　本产品可适用于重量在100KG内的内平开下悬门窗，在斜拉杆处可调节左右±2.5mm，下合页部分可调节上下±2.5mm，前后密封性能可调节±2.0mm。调节工具均为内六角扳手。

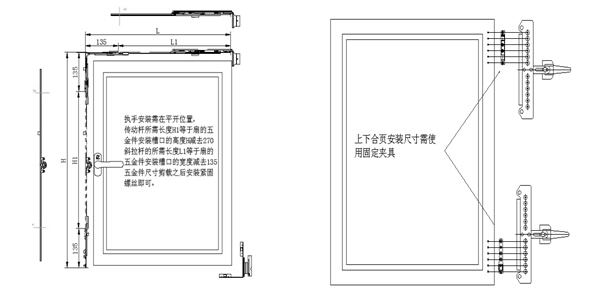

　　3.7 安装使用说明：

　　本产品安装前，窗扇对角需先清理焊接点，安装上下合页需有安装家具，安装斜拉杆与转角部分需见过测量。

　　3.8 委员会组织的实际检测结果

　　测试样品：承重量100kg，锁点数量4个，窗扇外围尺寸：1300mm(宽)×1200mm(高)。

　　力学性能测试结果：

　　上部合页承受静态荷载2700N，下部合页承受静态荷载5700N，试件未断裂。启闭力：平开状态下开启力30N，下悬状态下开启力80N;反复启闭1.5万个循环后，样品未损坏，仍保持操作功能正常,执手的转动力7.0N·m，框、扇间距变化值0.5mm，窗扇在平开位置关闭时，推入框内的最大作用力80 N;90°平开启闭性能试验10000个循环后，样品未损坏，保持操作功能正常，窗扇在平开位置推入框内的最大作用力为100N;锁点、锁座承受1800N力后无损坏;悬端吊重性能测试后，窗扇未脱落，合页仍连在边梃上;开启撞击性能测试后，窗扇未脱落，合页仍连在边梃上。

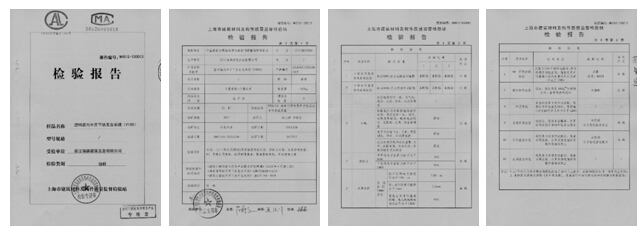

　　附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
