本篇介绍的是2014年度建筑门窗配套件推荐产品中与滑撑（词条“滑撑”由行业大百科提供）相关的内容：被推荐滑撑的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。
共包括7个厂家的8个滑撑。适用于铝合金及塑料平开窗（词条“平开窗”由行业大百科提供）、上悬窗及满足其安装尺寸、性能的所有窗户。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。
1.外平开窗用滑撑(产品型号：FHB200-14〞BZ)
生产厂家：广东澳利坚建筑五金有限公司

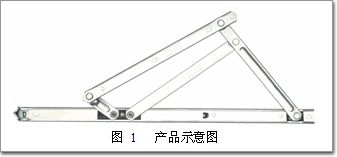

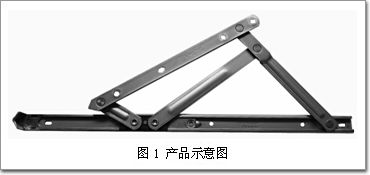

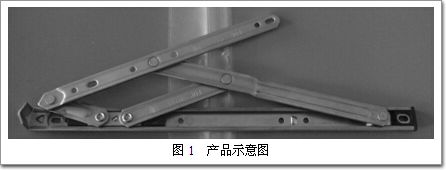

1.1 产品示意图

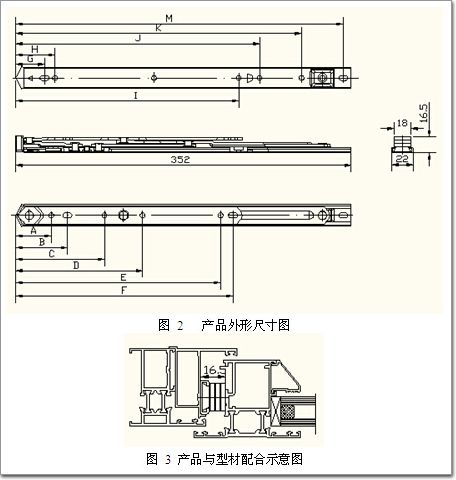

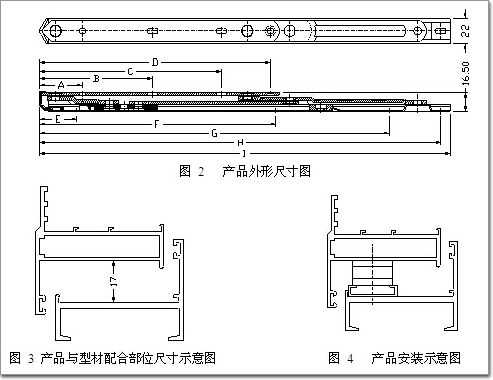

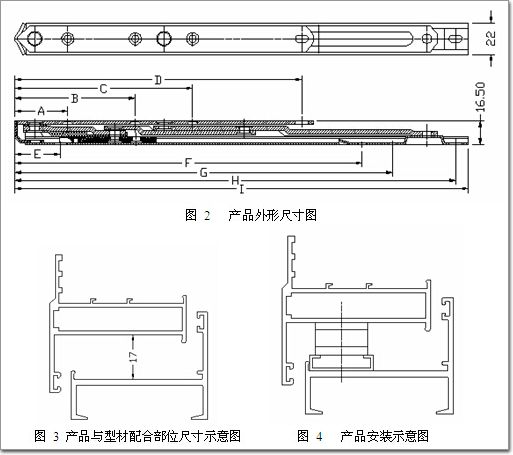

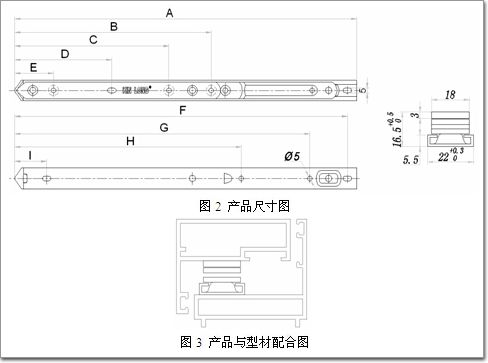

1.2 产品外形尺寸、产品与型材配合示意图
1.3 适用范围
适用于50系列铝型材等。用于平开窗：扇高≤1200mm，扇宽≤650mm，重量≤34kg。
1.4 结构特点
托悬臂与滑轨、滑块通过铆钉连接成四连杆结构，其中托悬臂、滑轨采用奥氏体不锈钢制作，托悬臂、包角加筋处理，抗弯曲能力更强，能更有效地防止窗扇下垂;滑块为不锈钢—工程塑料镶铸滑块，滑块与短托悬臂铆接之处增加有支撑垫片，使产品的承重能力更强;而加在托悬臂之间的尼龙套垫能有效地防止托悬臂之间因受力而相互磨损，使产品更美观、寿命更长。当安装在窗户上时，推动窗扇，滑块可在滑轨中灵活往复滑动，从而可开启或关闭窗扇。
1.5 性能特点
开启与闭合灵活、噪音小、耐腐蚀性强、摩擦力可调，可反复启闭5万次。
1.6 安装要求
采用M5螺钉或φ5自攻螺钉固定滑撑，使滑撑的滑轨及顶部的托悬臂分别与窗框和窗扇的钢衬连接，不得松动。安装时滑撑应靠边安装，窗框和窗扇之间的空间为16.5±0.5mm。
1.7 委员会组织的实际检测结果
测试产品规格：FHB200-14〞BZ (承载重量：34kg)
力学性能测试结果：
自定位力97 N。启闭力试验：启闭力最大为31N。间隙试验：窗角部扇、框间密封间隙变化值为0.03mm。刚性试验：窗扇关闭受300N阻力试验后，自定位力92 N，启闭力最大为33N， 窗角部扇、框间密封间隙变化值0.05mm;窗扇开启到最大位置受300N力试验后，自定位力91 N，启闭力最大为35N，窗角部扇、框间密封间隙变化值为0.07mm;有定位装置的滑撑，开启到定位装置起作用的情况下受300N力试验后，自定位力87 N，启闭力最大为37N，窗角部扇、框间密封间隙变化值为0.09mm;承受反复启闭试验：反复启闭35000次后，启闭力最大为59N，操作功能正常，各部件未损坏。强度试验：试验后，窗扇未脱落。悬端吊重：试验后，滑撑所有部件未脱落。

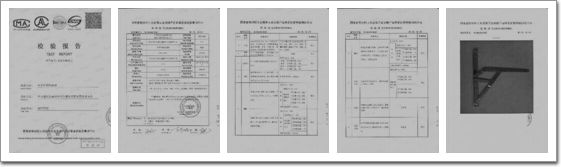

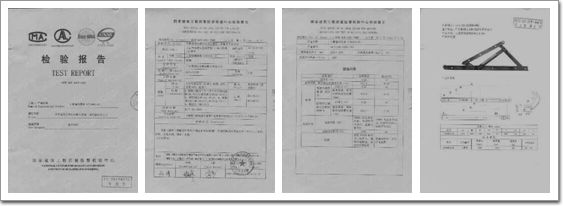

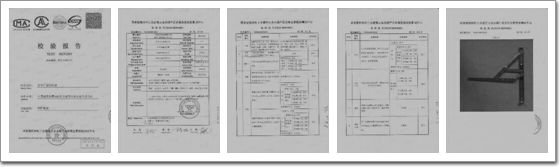

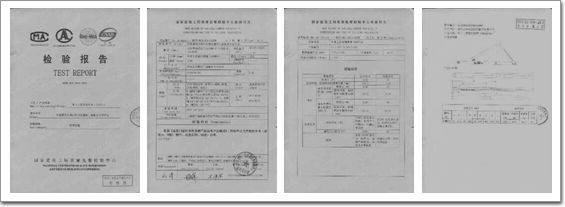

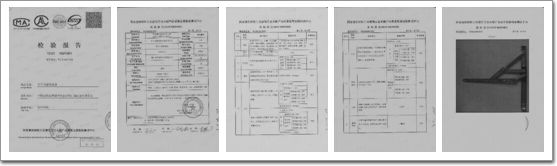

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2.上悬窗用滑撑(产品型号：FJ600A-16)
生产厂家：广东坚朗五金制品股份有限公司

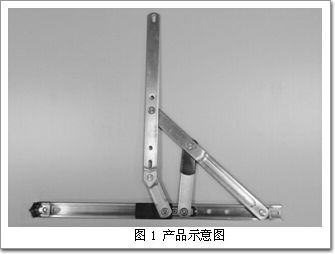

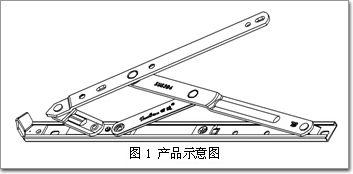

2.1 产品示意图

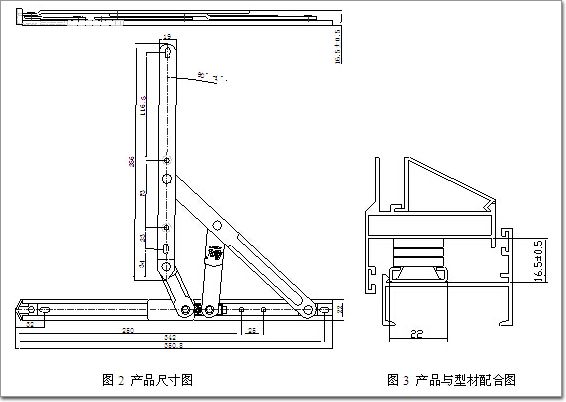

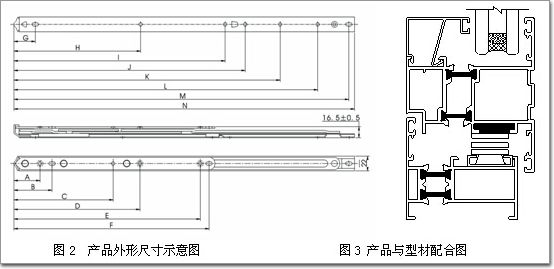

2.2产品外形尺寸、产品与型材配合示意图
2.3 适用范围
本产品适用于上悬窗。
2.4 结构特点
采用304优质不锈钢材制造，表面光滑平整。双支点结构，连杆采用了抗扭曲特殊设计，提高产品的抗拉强度与承重性能。滑轨采用专业成型机一次成型，滑撑各冲压件采用全自动冲压成型保证了制作精度（词条“精度”由行业大百科提供）和质量。滑撑垫圈多样化，可以满足多种不同规格型材。滑块下底面采用独特U型口设计，有效地避免了与螺钉发生碰撞，并且内嵌优质不锈钢，外部使用高强度具有优良自润滑性的工程塑料制造，有效保证了滑撑的强度和启闭的顺畅。
2.5 性能特点
35000次以上反复启闭运动后，窗扇的启闭力不大于80N，滑撑所有零部件不松脱，仍能正常工作。
2.6 安装要求
采用ST4.2不锈钢自攻螺钉固定，在托臂和滑轨上所有的安装孔都打上螺钉，并注意有沉孔的地方必须使用沉头螺钉，其他地方使用盘头螺钉，保证滑撑安装牢固的可靠性。安装时滑轨应尽量靠近室外侧，包角应紧贴窗框型材，同时留好框扇空间距离，使框扇间隙均匀，并调整好滑撑的自定位力。

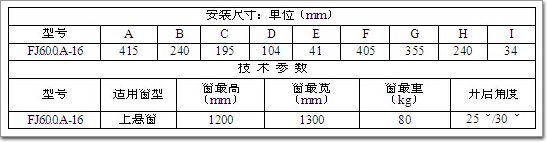

产品技术参数：
2.7 委员会组织的实际检测结果
测试产品规格：FJ600A-16 (承载重量：80kg)
力学性能测试结果：
启闭力试验：启闭力为34N。间隙试验：窗角部扇、框间密封间隙变化值为0.20mm。刚性试验：窗扇关闭受300N阻力试验后，启闭力为36N， 窗角部扇、框间密封间隙变化值0.20mm;窗扇开启到最大位置受300N力试验后，启闭力为38N， 窗角部扇、框间密封间隙变化值为0.20mm。反复启闭试验：反复启闭35000次后，启闭力最大值为56N，操作功能正常，各部件未损坏。强度试验：试验后，窗扇未脱落。悬端吊重试验：试验后，滑撑所有部件未脱落。

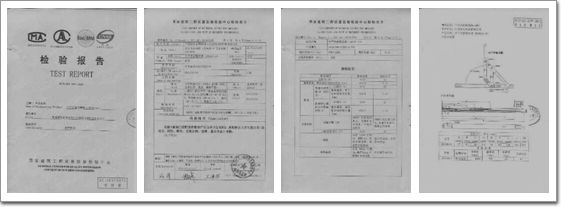

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
3.外平开窗用滑撑(产品型号：CGHC001-22-14")
生产厂家：春光五金有限公司

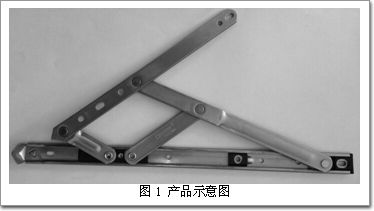

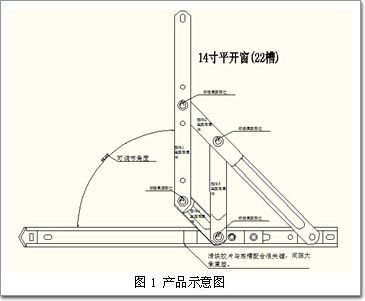

3.1 产品示意图

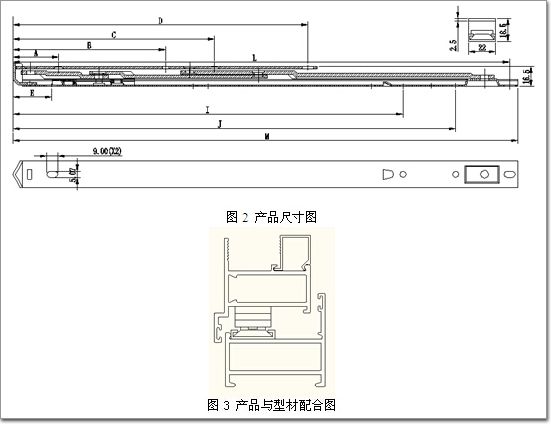

3.2产品外形尺寸、产品与型材配合示意图
3.3 适用范围
本产品适用于铝合金外平开窗。
3.4 结构特点
主体采用优质304不锈钢制造，表面光滑平整。折片采用了抗扭曲特殊设计，提高产品的抗拉强度与承重能力。滑轨采用专业成型机一次成型，滑撑各冲压件采用全自动冲压成型保证制作精度和质量。滑块下底面采用独特的U型口设计，有效避免了与螺钉发生碰撞，并且内嵌优质不锈钢，外部使用高强度具有优良自润滑性的工程塑料制造，有效保证了滑撑的强度和启闭的顺畅。
3.5 性能特点
产品结构简单，安装方便，转动灵活，最大承重30kg，开启次数达3.5万次后，仍能正常使用。
3.6 安装要求
采用ST4.2不锈钢自攻螺钉固定，在托臂和滑轨上所有的安装孔上打上螺钉，并注意有沉孔的地方必须使用沉头螺钉，其他地方使用盘头螺钉，保证滑撑安装固定的可靠性。安装时滑槽尽量靠近室外侧，包角因紧贴窗框型材，同时留好框扇空间距离，使框扇间隙均匀，并调整好滑撑的自定位力。

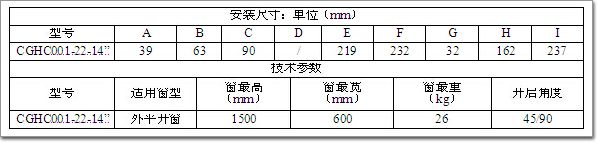

产品技术参数：
3.7 委员会组织的实际检测结果
测试产品规格：CGHC001-22-14" (承载重量：30kg)
力学性能测试结果：
自定位力为116N。启闭力试验：启闭力最大值为24N。间隙试验：窗角部扇、框间密封间隙变化值为0.02mm。刚性试验：窗扇关闭受300N阻力试验后，自定位力110 N，启闭力最大值为24N， 窗角部扇、框间密封间隙变化值0.04mm;窗扇开启到最大位置受300N力试验后，自定位力107 N，启闭力最大值为26N， 窗角部扇、框间密封间隙变化值为0.07mm;有定位装置的滑撑，开启到定位装置起作用的情况下受300N力试验后，自定位力101 N，启闭力最大为28N，窗角部扇、框间密封间隙变化值为0.09mm;。反复启闭试验：反复启闭35000次后，启闭力最大值为42N，操作功能正常，各部件未损坏。强度试验：试验后，窗扇未脱落。悬端吊重试验：试验后，滑撑所有部件未脱落。

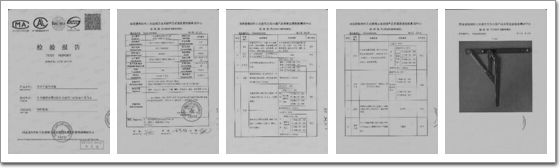

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
4.外平开窗用滑撑(产品型号：HK-HB14)
生产厂家：高要市田边铝门窗配件制造有限公司
4.1 产品示意图

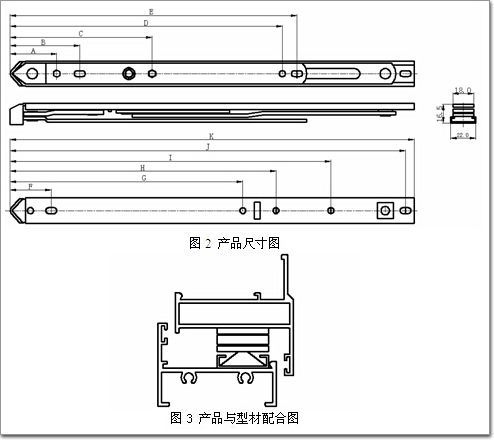

4.2产品外形尺寸、产品与型材配合示意图
4.3 适用范围
适用于铝合金外平开窗。
4.4 结构特点
本产品选用304不锈钢制造。
4.5 性能特点
该产品系列最高载重32kg，开启与关闭灵活，耐腐蚀性强，反复启闭5万次仍然能正常使用。
4.6 安装要求
安装时，滑撑应靠边安装，顶角尽量靠近里侧。采用(M5X8)不锈钢螺丝固定滑撑，使滑撑与窗扇及窗框紧密连接，不得松动，要留好框与扇之间的使用空间，使之均匀，并整好滑撑的摩擦力。

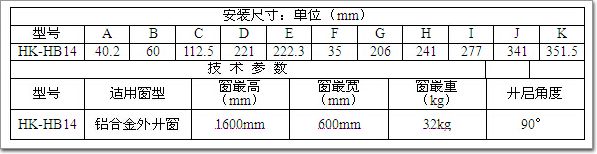

产品技术参数：
4.7 委员会组织的实际检测结果
测试产品规格：HK-HB14 (承载重量：32kg)
力学性能测试结果：
自定位力196 N。启闭力试验：启闭力最大为29N。间隙试验：窗角部扇、框间密封间隙变化值为0.02mm。刚性试验：窗扇关闭受300N阻力试验后，自定位力191 N，启闭力最大为31N， 窗角部扇、框间密封间隙变化值0.03mm;窗扇开启到最大位置受300N力试验后，自定位力182 N，启闭力最大为33N，窗角部扇、框间密封间隙变化值为0.05mm;有定位装置的滑撑，开启到定位装置起作用的情况下受300N力试验后，自定位力176 N，启闭力最大为34N，窗角部扇、框间密封间隙变化值为0.07mm;承受反复启闭试验：反复启闭35000次后，启闭力最大为47N，操作功能正常，各部件未损坏。强度试验：试验后，窗扇未脱落。悬端吊重：试验后，滑撑所有部件未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
5.外平开窗用滑撑(产品型号：FMS22-14)
生产厂家：江西奋发科技有限公司
5.1 产品示意图
5.2产品外形尺寸、产品与型材配合示意图
5.3 适用范围
适用于铝合金外平开窗。
5.4 结构特点
在ABCD处由4个部件用不锈钢钉铆接起来，保证了产品装在门窗上启闭的灵活性。
5.5 性能特点
本产品采用太钢公司304材料生产。耐腐蚀，启闭灵活，定位准确。
5.6 安装要求
采用螺丝或铆钉连接安装。置于窗框水平面外侧。
产品技术参数：
5.7 委员会组织的实际检测结果
测试产品规格：FMS22-14 (承载重量：28.5kg)
力学性能测试结果：
启闭力为25N。间隙试验：窗角部扇、框间密封间隙变化值为0.10mm。刚性试验：窗扇关闭受300N阻力试验后，启闭力为27N， 窗角部扇、框间密封间隙变化值0.10mm;窗扇开启到最大位置受300N力试验后，启闭力为27N， 窗角部扇、框间密封间隙变化值为0.10 mm。反复启闭试验：反复启闭35000次后，启闭力为34N，操作功能正常，各部件未损坏。强度试验：试验后，窗扇未脱落。悬端吊重试验：试验后，滑撑所有部件未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
6.外开上悬窗用滑撑 (产品型号：HHMT14)
生产厂家：青岛立兴杨氏门窗配件有限公司
6.1产品示意图
6.2 产品与型材的配合尺寸、安装示意图
6.3 适用范围
适用于铝合金幕墙顶悬窗。
6.4 结构特点
选用优良的(304)不锈钢制造。
6.5 性能特点
最高承载量为69.5kg，新加坡标准反复启闭5万次。
6.6 安装要求
采用(M5X8)不锈钢螺丝固定滑撑，使滑撑与窗扇及窗框紧密连接，不得松动，所有螺丝孔都必须拧上螺丝，少一个螺丝都必将影响到滑撑使用时的拉力。

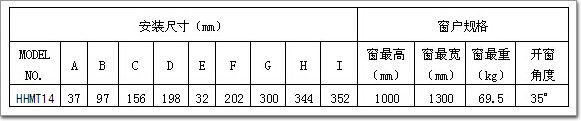

产品技术参数：
6.7 委员会组织的实际检测结果
测试产品规格：HHMT14 (承载重量：69.5kg)
力学性能测试结果：
启闭力试验：启闭力为35N。间隙试验：窗角部扇、框间密封间隙变化值为0.20mm。刚性试验：窗扇关闭受300N阻力试验后，启闭力为35N， 窗角部扇、框间密封间隙变化值为0.10mm;窗扇开启到最大位置受300N力试验后，启闭力为34N， 窗角部扇、框间密封间隙变化值为0.10mm;反复启闭试验：反复启闭35000次后，启闭力为52N，操作功能正常，各部件未损坏。强度试验：试验后，窗扇未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
7.外平开窗用滑撑 (产品型号：HHMS14)
生产厂家：青岛立兴杨氏门窗配件有限公司
7.1 产品示意图
7.2 产品与型材的配合尺寸、安装示意图
7.3 适用范围
适用于铝合金外平开窗。
7.4 结构特点
选用优良的(304)不锈钢制造。
7.5 性能特点
最高承载量为33KG，新加坡标准反复启闭5万次。
7.6 安装要求
采用(M5X8)不锈钢螺丝固定滑撑，使滑撑与窗扇及窗框紧密连接，不得松动，所有螺丝孔都必须拧上螺丝，少一个螺丝都必将影响到滑撑使用时的拉力。

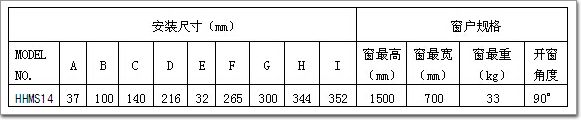

产品技术参数：
7.7 委员会组织的实际检测结果
测试产品规格：HHMS14(承载重量：33kg)
力学性能测试结果：
自定位力161 N。启闭力试验：启闭力最大为28N。间隙试验：窗角部扇、框间密封间隙变化值为0.02mm。刚性试验：窗扇关闭受300N阻力试验后，自定位力156 N，启闭力最大为30N， 窗角部扇、框间密封间隙变化值0.03mm;窗扇开启到最大位置受300N力试验后，自定位力151 N，启闭力最大为33N，窗角部扇、框间密封间隙变化值为0.07mm;有定位装置的滑撑，开启到定位装置起作用的情况下受300N力试验后，自定位力142 N，启闭力最大为37N，窗角部扇、框间密封间隙变化值为0.09mm;承受反复启闭试验：反复启闭35000次后，启闭力最大为54N，操作功能正常，各部件未损坏。强度试验：试验后，窗扇未脱落。悬端吊重：试验后，滑撑所有部件未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
8.外平开窗用滑撑(产品型号：JPM01-14)
生产厂家：浙江坚铭建筑五金有限公司
8.1 产品示意图
8.2 产品与型材的配合尺寸、安装示意图
8.3 适用范围
适用于铝合金外平开窗。
8.4 结构特点
各部位连杆及铆钉均采用304不锈钢制造，滑块采用增强尼龙（词条“增强尼龙”由行业大百科提供）及镶嵌304不锈钢骨架制造、耐候性极佳，适用各种恶劣环境。
8.5 性能特点
经30000次反复启闭各部位零件仍能正常使用，启闭力不大于80N。最大承重30Kg。
8.6 安装要求
包角紧顶窗框型材并尽可能向室外，按安装孔位在型材的相关位置加工好安装孔，用ST4.2/ST4.8自攻螺钉紧固，调整好滑块的摩擦力。

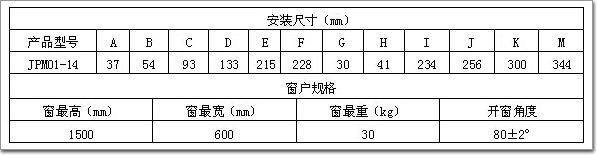

产品技术参数：
8.7委员会组织的实际检测结果
测试产品规格：JPM01-14(承载重量：34kg)
力学性能测试结果：
自定位力133 N。启闭力试验：启闭力最大为22N。间隙试验：窗角部扇、框间密封间隙变化值为0.01mm。刚性试验：窗扇关闭受300N阻力试验后，自定位力130 N，启闭力最大为24N， 窗角部扇、框间密封间隙变化值0.05mm;窗扇开启到最大位置受300N力试验后，自定位力124 N，启闭力最大为26N，窗角部扇、框间密封间隙变化值为0.08mm;有定位装置的滑撑，开启到定位装置起作用的情况下受300N力试验后，自定位力121 N，启闭力最大为28N，窗角部扇、框间密封间隙变化值为0.14mm;承受反复启闭试验：反复启闭35000次后，启闭力最大为47N，操作功能正常，各部件未损坏。强度试验：试验后，窗扇未脱落。悬端吊重：试验后，滑撑所有部件未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
|
