本篇介绍的是2014年度建筑门窗配套件推荐产品中与撑挡相关的内容：被推荐撑挡的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。
共包括1个企业的1个撑挡，适用于上悬窗及满足其安装尺寸和性能的所有窗。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装要求由该产品生产企业提供。所抽检的产品，是通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并出具的检测报告。
1. 撑挡(产品型号：DSFA10)
生产厂家：广东合和建筑五金制品有限公司
1.1 产品示意图

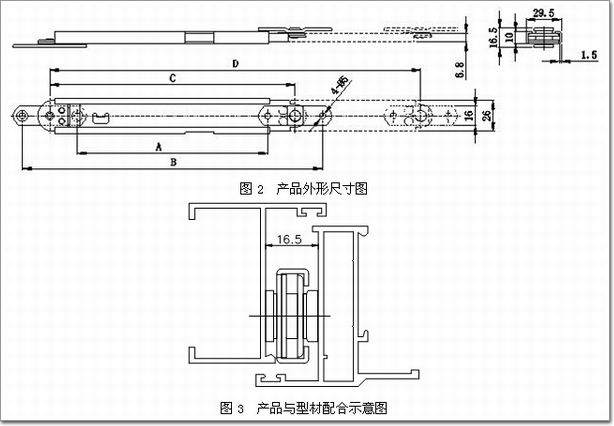

1.2 产品外形尺寸、产品与型材配合示意图
1.3 适用范围
幕墙上悬窗与挂勾幕墙上悬窗。
1.4 结构特点
主体采用优质的(304)不锈钢（词条“不锈钢”由行业大百科提供）材质。间歇运动机构设计，开启时使窗户自动锁定于客户安装设定位置。
1.5 性能特点
该产品经过20000次反复启闭测试后，撑档不松脱，零部件无损坏，仍能正常工作，锁定力失效值大于200N，耐腐蚀性强，表面光滑平整，使用疲劳寿命可达六万次。
1.6 安装要求
采用ST4.2/4.8自攻螺钉固定，固定块分别固定在窗扇与窗框上。安装时固定块应尽量靠近室外侧，同时留好框扇空间距离，使两侧间距均匀，并调整好撑档的摩擦力。
产品技术参数：
1.7 委员会组织的实际检测结果
力学性能测试结果：
锁定力失效值为629N;经15000次往复启闭后，锁定力失效值为591N。悬窗用锁定式撑挡开启到设计预设位置后，承受在窗扇开启方向1000N力、关闭方向600N力后，撑挡所有部件未损坏。

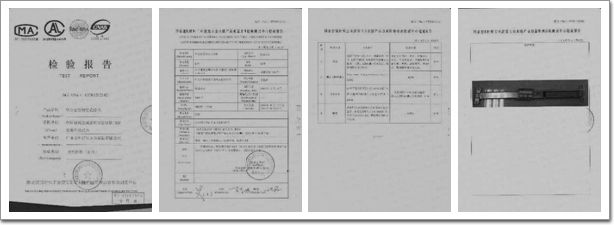

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
|
