本篇介绍的是2014年度建筑门窗配套件推荐产品中与滑轮相关的内容：被推荐滑轮的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。
共包括2个厂家的3个滑轮。适用于推拉门窗。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。
1. 窗用滑轮(产品型号：CL001)
生产厂家：晋江市奋发橡塑制品有限公司

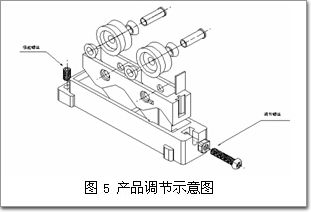

1.1 产品示意图

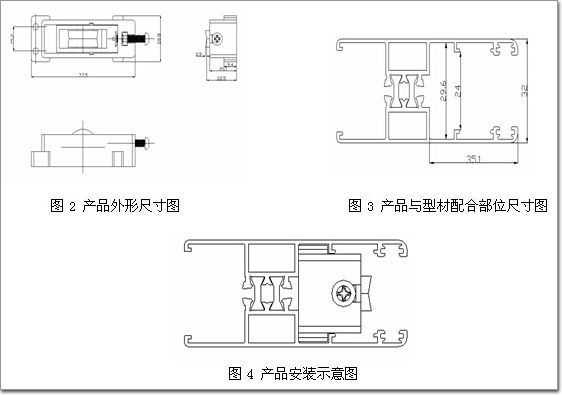

1.2产品与型材的配合尺寸、安装示意图
1.3 适用范围
适用于铝合金推拉窗。
1.4 结构特点
①滑轮内外轮盒采用进口尼龙66，并用特种短玻璃纤维增强;杜绝了生锈的可能。
②所有调节附件均采用不锈钢制造。
③滚珠轴承（词条“轴承”由行业大百科提供）为滑轮专用轴承，并加工有防脱槽。
④滑轮体采用进口尼龙66一次性注塑成形,轮体倾角采用车床二次车削,充分保证轮体的最小径向跳动量(≤0.15mm)。
1.5 性能特点
①产品为可调式滑轮，单扇两个滑轮承重不小于60公斤。高度方向可调节0～4.5mm。
②滑轮内外轮盒采用键卡位安装,即可防止轮体脱落，又方便了轮体的直接更换，减少了维护费用。
③滑轮整体外形尺寸与型材配合间隙小，不易摆动;客观上增强了型材的强度;不用螺丝与型材联结，减少了对型材的破坏。
④滑轮内轮盒与调节螺丝的接触部位，为了克服调节螺丝对滑轮内框的破坏，增加了不锈钢片,延长了滑轮的整体寿命。
1.6 安装使用说明
产品在安装时要注意合滑轮框与铝合金窗下滑型腔配合的松紧度，调整好滑轮位置后，然后用顶起螺丝固定好，不得松动。
1.7 委员会组织的实际检测结果
滑轮运转平稳性试验：轮体外表面径向跳动量为0.09mm，轮体轴向窜动量为0.11mm。启闭力试验：启闭力最大值为29N。反复启闭试验：按实际承载重量(60Kg)，反复启闭30000次后，轮体能正常滚动;承受1.5倍承载重量时，启闭力最大值为54N，轮体外表面径向跳动量为0.16mm，轮体轴向窜动量为0.22mm。耐温性试验：在50℃环境中，承受1.5倍承载重量后，启闭力最大值为43N;在-20℃环境中，承受1.5倍承载重量后，轮体未破裂，启闭力最大值为52N。

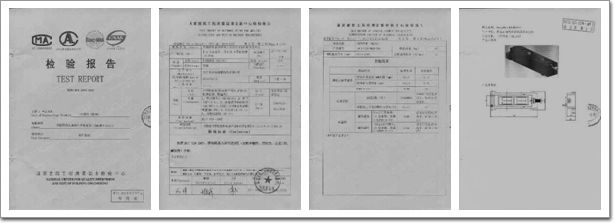

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2.门用滑轮(产品型号：ML002)
生产厂家：晋江市奋发橡塑制品有限公司
2.1 产品示意图

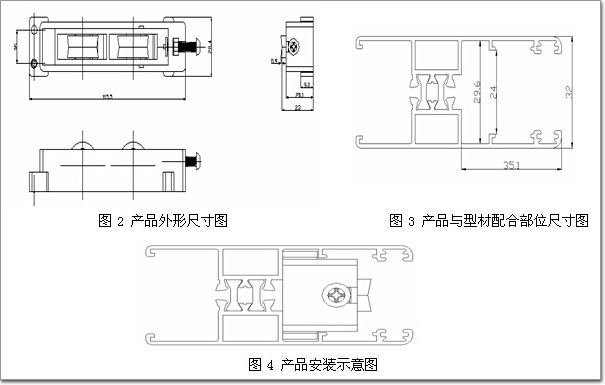

2.2产品与型材的配合尺寸、安装示意图
2.3适用范围
适用于铝合金推拉门。
2.4结构特点
①滑轮内外轮盒采用进口尼龙66，并用特种短玻璃（词条“玻璃”由行业大百科提供）纤维增强;杜绝了生锈的可能。
②所有调节附件均采用不锈钢制造。
③滚珠轴承为滑轮专用轴承，并加工有防脱槽。
④滑轮体采用进口尼龙66一次性注塑成形,轮体倾角采用车床二次车削,充分保证轮体的最小径向跳动量(≤0.15mm)。
2.5性能特点
①产品为可调式滑轮，单扇两个滑轮承重不小于60公斤。高度方向可调节0～4.5mm。
②滑轮内外轮盒采用键卡位安装, 即可防止轮体脱落，又方便了轮体的直接更换，减少了维护费用。
③滑轮整体外形尺寸与型材配合间隙小，不易摆动;客观上增强了型材的强度;不用螺丝与型材联结，减少了对型材的破坏。
④滑轮内轮盒与调节螺丝的接触部位，为了克服调节螺丝对滑轮内框的破坏，增加了不锈钢片,延长了滑轮的整体寿命。
⑤门用滑轮采用三级滑面，保证了滑轮的承重强度。
2.6 安装使用说明：
产品在安装时要注意合滑轮框与铝合金窗下滑型腔配合的松紧度，调整好滑轮位置后，然后用顶起螺丝固定好，不得松动。
2.7 委员会组织的实际检测结果
滑轮运转平稳性试验：轮体外表面径向跳动量为0.10mm，轮体轴向窜动量为0.20mm。启闭力试验：启闭力为22N。反复启闭试验：按实际承载重量(60Kg)，反复启闭100000次后，轮体能正常滚动;承受1.5倍承载重量时，启闭力为40N。耐温性试验：在50℃环境中，承受1.5倍承载重量后，启闭力为27N;在-20℃环境中，承受1.5倍承载重量后，轮体未破裂，启闭力为27N。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
3. 窗用滑轮(产品型号：HK-F027)
生产厂家：高要市田边铝门窗配件制造有限公司
3.1 产品示意图

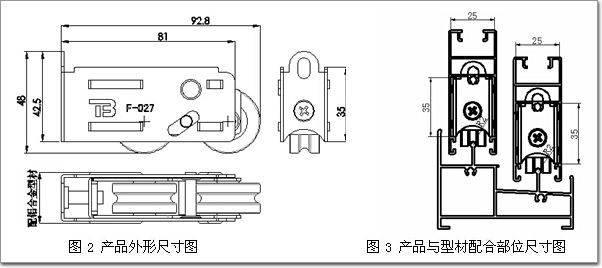

3.2产品与型材的配合尺寸、安装示意图
3.3 适用范围
本产品可应用于推拉窗。
3.4 结构特点
(1)滑轮内外轮架采用Q235A钢架，表面进行喷粉处理，具有良好的强度和耐腐蚀性能。
(2)轮体采用POM注塑成型，具有很好的强度、耐冲击性能，摩擦系数小。
(3)轮轴采用优质轴承，耐磨，运行平稳。
3.5 性能特点
该产品启闭力小，静音，单扇两个滑轮承重可达60公斤，反复启闭25000次后，轮体能正常滚动，高度方向可调节0～3.5mm。
3.6 安装使用说明
将滑轮安装在扇框两边，用螺丝固定好，不得有松动。安装好后检查框扇的配合间隙，利用滑轮的可调功能进行调整。
3.7 委员会组织的实际检测结果
滑轮运转平稳性试验：轮体外表面径向跳动量为0.26mm，轮体轴向窜动量为0.20mm。启闭力试验：启闭力为15N。反复启闭试验：按实际承载重量(60Kg)，反复启闭30000次后，轮体能正常滚动;承受1.5倍承载重量时，启闭力为38N。耐温性试验：在50℃环境中，承受1.5倍承载重量后，启闭力为25N;在-20℃环境中，承受1.5倍承载重量后，轮体未破裂，启闭力为25N。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
|
