本篇介绍的是2014年度建筑门窗配套件推荐产品中与单点锁闭器相关的内容：被推荐单点锁闭器的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。
共包括2个厂家的3个单点锁闭器。适用于推拉门窗（词条“窗”由行业大百科提供）。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装调整要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗（词条“门窗”由行业大百科提供）配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门（词条“门”由行业大百科提供）认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。
1.推拉门窗单点锁闭器(产品型号：SS-2)
生产厂家：广东合和建筑五金制品有限公司

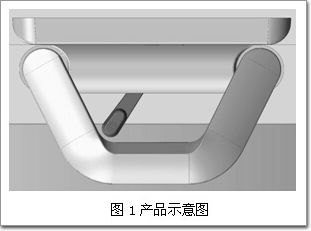

1.1 产品示意图

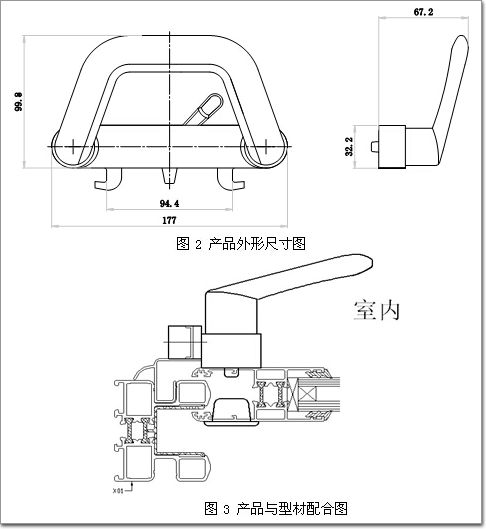

1.2产品与型材的配合尺寸、安装示意图
1.3适用范围
适用于塑料推拉门窗。
1.4结构特点
主体与拨块选用压铸铝合金材料。产品外观简洁，手感舒适、轻便，转动灵活，定位准确，安装方便并可拆卸。
1.5性能特点
该产品经过20000次反复启闭测试后，零部件无损坏，操作灵活，自定位位置正常。产品锌合金件表面处理为聚脂粉末喷涂，产品耐腐蚀性强。
1.6安装使用说明
如图4先确定锁栓的安装位置，在扇型材上钻螺丝底孔、然后直接用螺丝固定。
1.7 委员会组织的实际检测结果
操作力7N，锁闭部件在400N静压(拉)力作用后，无损坏，操作力为8N。反复启闭20000次后，开启、关闭自定位位置正常，操作力8N。

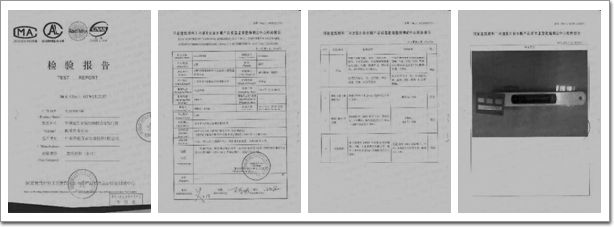

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2.推拉门窗单点锁闭器(产品型号：STG31)
生产厂家：广东合和建筑五金制品有限公司

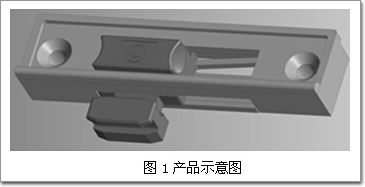

2.1 产品示意图

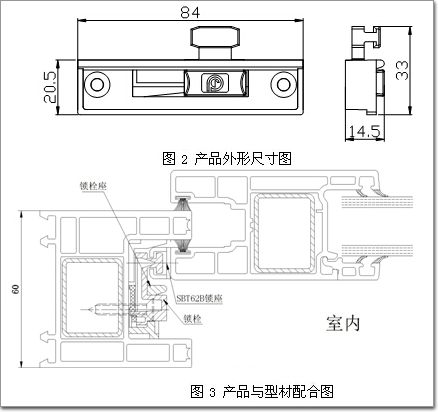

2.2产品与型材的配合尺寸、安装示意图
2.3适用范围
适用于推拉门窗。
2.4结构特点
主体采用优质的(304)不锈钢（词条“不锈钢”由行业大百科提供）材质。间歇运动机构设计，开启时使窗户自动锁定于客户安装设定位置。
2.5性能特点
该产品经过20000次反复启闭测试后，零部件无损坏，开启、关闭自定位位置正常，锁闭器部件在400N拉力作用后，无零件损坏。产品铝（词条“铝”由行业大百科提供）合金件表面处理为聚脂粉末喷涂（词条“喷涂”由行业大百科提供），锌合金表面镀锌，产品耐腐蚀性强。
2.6安装使用说明
采用ST4.2/4.8自攻螺钉固定，固定块分别固定在窗扇与窗框上。安装时固定块应尽量靠近室外侧，同时留好框扇门空间距离，使两侧间距均匀，并调整好撑档的摩擦力。
2.7 委员会组织的实际检测结果
操作力13N;锁闭部件在400N静压(拉)力作用后，无损坏，操作力为15N;驱动部件的强度（词条“强度”由行业大百科提供）：操作力16N。反复启闭20000次后，开启、关闭自定位位置正常，操作力11N。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
3.推拉门窗单点锁闭器(产品型号：PZDS004)
生产厂家：广东坚朗五金制品股份有限公司
3.1 产品示意图
3.2产品与型材的配合尺寸、安装示意图
3.3适用范围
本产品可适用于推拉窗、推拉门。
3.4结构特点
(1)产品外壳采用优质锌合金压铸，主体采用POM工程塑料注塑而成。
(2)表面采用纯聚酯粉末喷涂。
(3)产品所配套锁钩有直钩和弯钩两种形式，能适用不同厚度型材，且锁钩上腰形槽固定螺钉孔设计，前后可以调节锁钩的长度，使其与锁座更好的配合。
(4)产品外观简洁大方、操作手感舒适、开关主体滑动顺畅，且采用自攻钉固定，安装方便。
3.5性能特点
(1)产品主体滑动灵活顺畅，安装便捷。
(2)反复启闭20000次后，开启、关闭自定位位置正常，操作力小于20N。
(3)锁钩在承受400N静拉力作用后，各部件无损坏，且操作力小于20N。
3.6安装使用说明
在扇型材正面和槽口位置按产品与型材配合尺寸开好安装孔，放入单点锁闭器，用自攻钉固定。后将锁钩插入锁钩座，并用M6内六角平端紧定螺钉连接。
3.7 委员会组织的实际检测结果
操作力16N，锁闭部件在400N静压(拉)力作用后，无损坏，操作力为17N。反复启闭20000次后，开启、关闭自定位位置正常，操作力14N。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
|
