传动锁闭器篇
本篇介绍的是2013年度建筑门窗配套件推荐产品中与传动锁闭器相关的内容：被推荐传动锁闭器的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。
共包括3个厂家的4个传动锁闭器。适用于平开铝合金、塑料门窗及满足其安装尺寸、性能的所有门窗。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。
1.齿轮驱动式传动锁闭器(产品型号：PCDQS07508)
生产厂家：广东坚朗五金制品股份有限公司

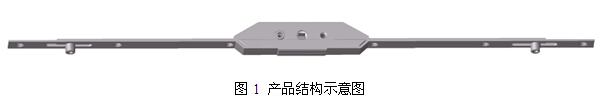

1.1产品示意图

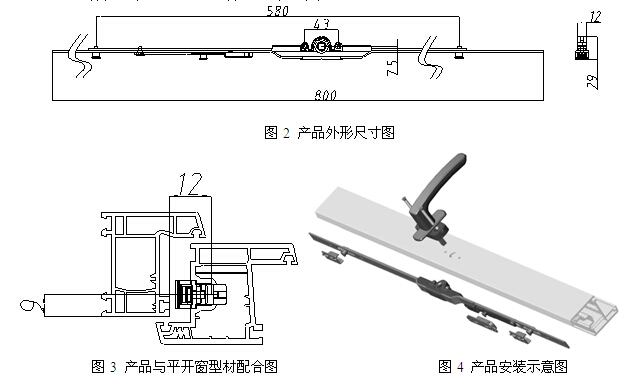

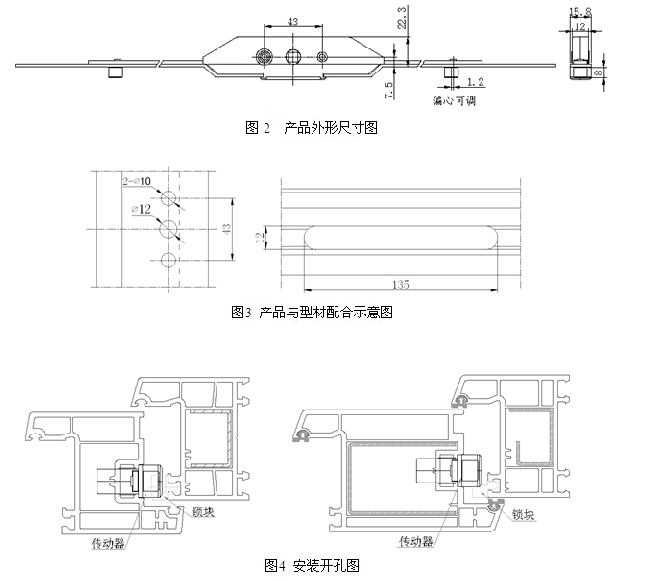

1.2产品外形尺寸、产品与型材配合示意图
1.3适用范围
适用于标准欧式槽口的塑钢平开门（词条“平开门”由行业大百科提供）窗。
1.4结构特点
本产品材料主要采用优质碳素钢（词条“碳素钢”由行业大百科提供）、锌合金（词条“锌合金”由行业大百科提供）。通过执手（词条“执手”由行业大百科提供）操作带动驱动齿轮，齿轮驱动动杆带动锁点朝两个方向运动，从而实现启闭作用。
1.5性能特点
产品结构简单、实用，传动灵活、顺畅。承受25N·m—26N·m的力矩作用后，各部件无损坏。反复启闭3万次，各构件无扭曲，无变形（词条“变形”由行业大百科提供），使用功能正常。表面电镀处理，中性盐雾实验72小时不出现白斑点。
1.6安装要求
在扇型材上执手安装位置按图4所示开好安装孔，在欧式槽内开135*12的槽，槽的位置与执手安装位置对应，将传动器放入，用2个M5螺钉固定执手与传动器，用ST4.2*24自攻钉将传动器固定在扇型材上。
1.7 委员会组织的实际检测结果
力学性能测试结果：
反复启闭试验：反复启闭30000个循环后，各构件未扭曲、未变形、操作功能正常;反复启闭前空载转动力为0.54N·m，反复启闭后转动力为4.10 N·m，框扇间间距变化值为0.46mm。强度（词条“强度”由行业大百科提供）试验：齿轮驱动式传动锁闭器承受26 N·m力矩后，各零部件未断裂，未损坏;锁点、锁座承受1800N静力后，各部件无损坏。

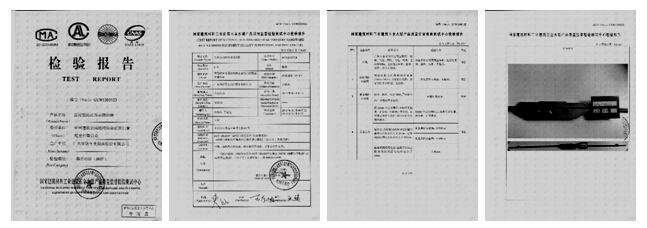

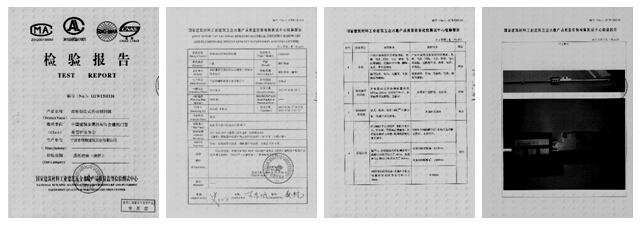

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2.齿轮驱动式传动锁闭器(产品型号：CDQ028V)
生产厂家：宁波市维特建筑五金有限公司
2.1 产品示意图
2.2 产品外形尺寸、产品与型材配合示意图
2.3 适用范围
适用于带标准U型槽口的塑钢内平开窗
2.4 结构特点
传动锁闭器采用齿轮驱动。产品的定杆、动杆选用Q235A碳素结构钢，而传动部分齿轮采用精密锻压，锁盒选用强度较高的锌合金压铸。产品设计为多点带防盗性能的T型锁点，锁扣增加了可调、防撬等功能。
当传动锁闭器开启至180度时实现微通风功能，微通风铆钉（词条“铆钉”由行业大百科提供）采用六角设计，配合定杆方槽设计，起到防误操作的效果，真正实现了环保、节能，而且更加提高了窗户的安全性。
2.5 性能特点
该产品经过了30000万次反复启闭测试后，各构件无扭曲，无变形，操作正常，而且空载转动不大于3N·M，反复启闭后转动力矩不大于10N·M。
2.6 安装要求

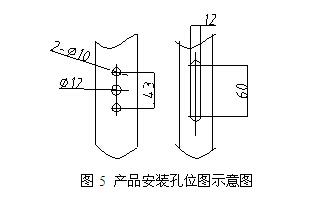

(1) 组装门窗前按安装孔位图在型材的相关位置加工好安装孔位。
(2) 门窗组装完成后，将传动锁闭器安装在型材上，并拧紧螺钉。
2.7 委员会组织的实际检测结果
力学性能测试结果：
反复启闭试验：反复启闭30000个循环后，各构件未扭曲、未变形、操作功能正常;反复启闭前空载转动力矩为0.12 N·m，反复启闭后转动力矩为2.88N·m，框扇间间距变化值为0.38mm。强度试验：齿轮驱动式传动锁闭器承受26 N·m力矩后，各零部件未断裂，未损坏;锁点、锁座承受1800N静力后，各零部件未断裂，未损坏。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
3.齿轮驱动式传动锁闭器(产品型号：CDQ029W)
生产厂家：宁波市维特建筑五金有限公司
3.1 产品示意图

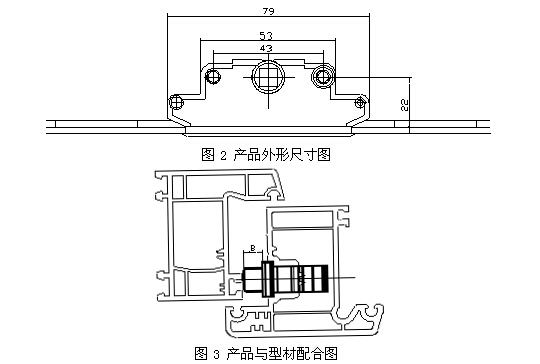

3.2 产品外形尺寸、产品与型材配合示意图
3.3 适用范围
适用于有欧式标准槽口的塑钢平开窗。
3.4 结构特点
本产品主要采用优质碳素钢，锌合金。通过执手操作带动驱动齿轮，齿轮驱动动杆带动锁点，从而实现启闭功能，表面电镀处理，中性盐雾测试实验72小时不出现白斑点。
3.5 性能特点
产品结构合理，安装方便，适用面广，转动平稳，灵活。反复启闭30000次，启闭功能正常。
3.6 安装要求
在扇型材的规定位置，在欧式槽内开82X14的槽，将传动器放入，用两个M5的螺钉固定执手与传动器，用ST4.2X24的自攻钉将传动器固定在扇型材上。
3.7 委员会组织的实际检测结果
力学性能测试结果：
反复启闭试验：反复启闭30000个循环后，各构件未扭曲、未变形、操作功能正常;反复启闭前空载转动力矩为0.36 N·m，反复启闭后转动力矩为3.06 N·m，框扇间间距变化值为0.66 mm。强度试验：齿轮驱动式传动锁闭器承受26 N·m力矩后，各零部件未断裂，未损坏;锁点、锁座承受1800N静力后，各部件无损坏。

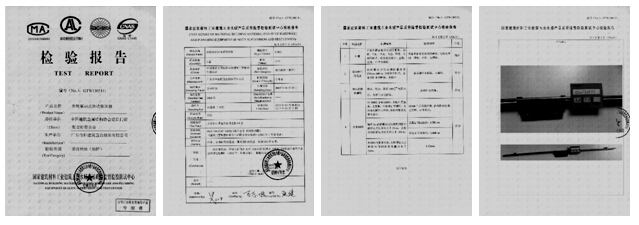

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
4.齿轮驱动式传动锁闭器(产品型号：CH22)
生产厂家：广东合和建筑五金制品有限公司
4.1 产品示意图

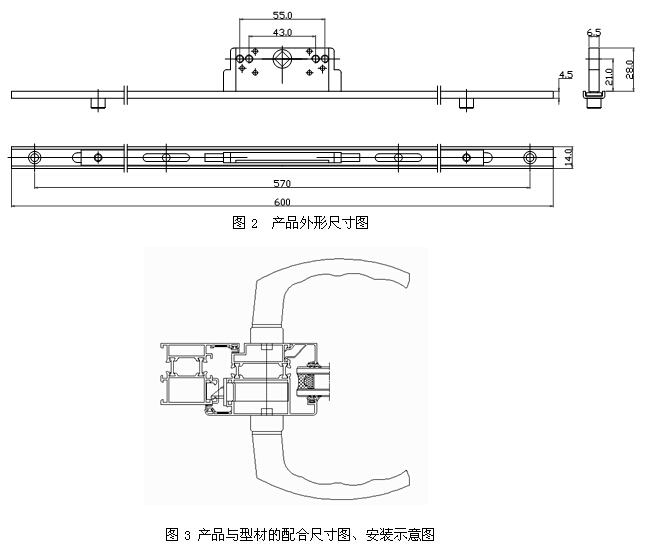

4.2 产品外形尺寸、产品与型材配合示意图
4.3 适用范围
适用于铝合金平开、推拉门窗。
4.4 结构特点
传动锁闭器采用齿轮驱动。产品的定杆、动杆选用优质的(304)不锈钢材质，而传动部分齿轮采用精密压铸，锁盒选用强度较好的锌合金压铸。产品设计有多点偏心锁钉，安装简便，安全可靠。
4.5 性能特点
该产品经过30000次反复启闭测试后，各构件无扭曲，无变形，操作正常。且空载转动力矩不大于3N.M,反复启闭后转动力矩不大于20N.M.
4.6 安装方法及使用说明
(1)组装门扇前按安装孔位图在型材的相关位置加工好安装孔位。
(2)门扇组装完后，将传动锁闭器安装在型材上，并拧紧螺钉。
4.7 委员会组织的实际检测结果
力学性能测试结果：
反复启闭试验：反复启闭30000个循环后，各构件未扭曲、未变形、能够正常使用;反复启闭前空载转动力矩为0.78N·m，反复启闭后转动力矩为5.66N·m，框扇间间距变化值为0.52mm。强度试验：齿轮驱动式传动锁闭器承受26 N·m力矩后，各零部件未断裂，未损坏;锁点、锁座承受1800N静力后，样品各零部件未断裂，未脱落。

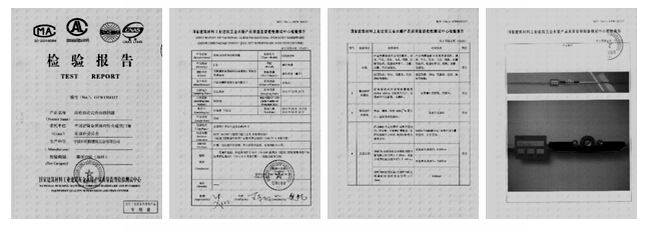

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
|
