2012年度推荐产品复检情况介绍
本部分介绍的是2012年度评定的建筑门窗配套件推荐产品的年度复检情况。本次复检的推荐产品共涉及6家企业的16个产品(排列不分先后)。共包括以下内容：
第一篇 内平开下悬五金系统篇
第二篇 执手篇
第三篇 合页(铰链)篇
第四篇 传动锁闭器（词条“锁闭器”由行业大百科提供）篇
第五篇 滑撑篇
第六篇 滑轮篇
第一篇 内平开下悬五金系统篇
本篇介绍的是2012年度建筑门窗配套件推荐产品中的内平开下悬五金系统复检内容：检测结果及报告。
共包括了1个厂家的1套内平开下悬五金系统。适用于铝合金窗及满足其安装要求的所有门窗。
1. 铝合金窗内平开下悬五金系统(产品型号：MPTT130紧扣式)
生产厂家：青岛立兴杨氏门窗配件有限公司
委员会组织复检的检测结果
测试样品：承重量90kg，锁点数量3个，无平开限位器配置。窗扇外围尺寸：1300mm(宽)×1200mm(高)。
力学性能测试结果：
上部合页承受静态荷载2450N，下部合页承受静态荷载5100N，试件未断裂。启闭力：平开状态下开启力25N，下悬状态下开启力60N;反复启闭1.5万个循环后，操作功能正常,执手转动力矩为6.2N·m，框、扇间距变化值0.7mm，窗扇在平开位置关闭时，推入框内的最大作用力70 N;90°平开启闭性能试验10000个循环后，操作功能正常，窗扇在平开位置推入框内的最大作用力为90N;锁点、锁座承受1800N力后无损坏;悬端吊重性能测试后，窗扇未脱落，合页仍连在边梃上;开启撞击性能测试后，窗扇未脱落，合页仍连在边梃上。

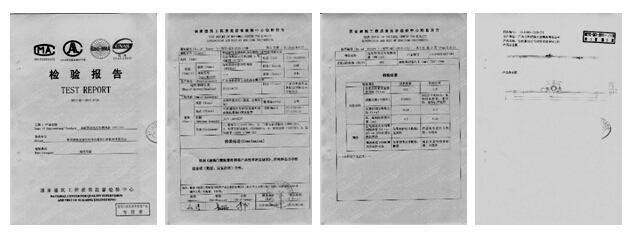

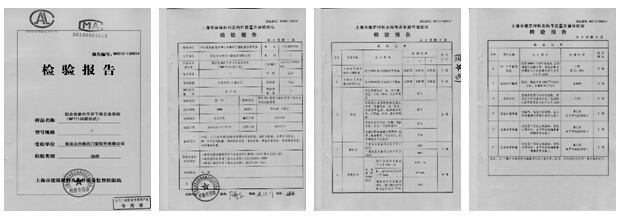

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
第二篇 执手篇
本篇介绍的是2012年度建筑门窗配套件推荐产品中的执手复检内容：检测结果及报告。
共包括了3个厂家的4个执手。分别适用于铝合金（词条“合金”由行业大百科提供）、塑料门窗及满足其安装要求的所有门窗。
1. 传动机构用拨叉插入式执手 (产品型号：CGZS037-LC )
生产厂家：春光五金有限公司
委员会组织复检的检测结果
空载时操作力矩为1.8N·m，操作力为36 N。反复启闭30000个循环后，空载操作力矩1.5N·m，操作力30N，开启自定位位置与原设计偏差为0°53′、关闭自定位位置与原设计偏差为0°57′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移2°，执手在承受600N拉力作用后，执手柄最外端最大变化范围2.0mm。

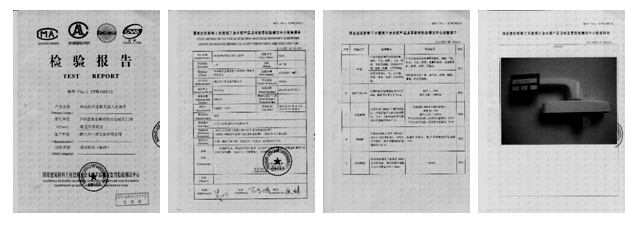

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2. 传动机构用方轴插入式执手(产品型号：CGZS042-CD )
生产厂家：春光五金有限公司
委员会组织复检的检测结果
空载时操作力矩为1.55N·m，操作力为31N。反复启闭30000个循环后，空载操作力矩0.62N·m，操作力12N，开启自定位位置与原设计偏差为2°52′、关闭自定位位置与原设计偏差为2°48′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移2°36′，执手在承受600N拉力作用后，执手柄最外端最大变化范围3.10mm。

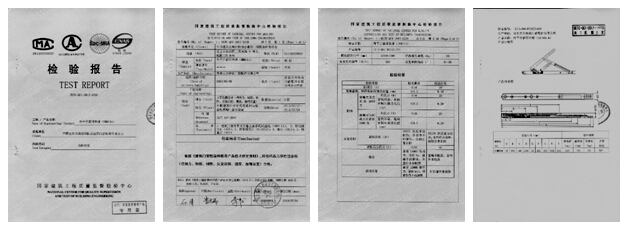

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
3. 传动机构用拨叉插入式执手(产品型号：SZ10)
生产厂家：浙江兴三星五金有限公司
委员会组织复检的检测结果
空载时操作力矩为1.85N·m，操作力为37N。反复启闭30000个循环后，空载操作力矩1.20N·m，操作力24N，开启自定位位置与原设计偏差为2°14′、关闭自定位位置与原设计偏差为2°10′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移1°52′，执手在承受600N拉力作用后，执手柄最外端最大变化范围1.64mm。

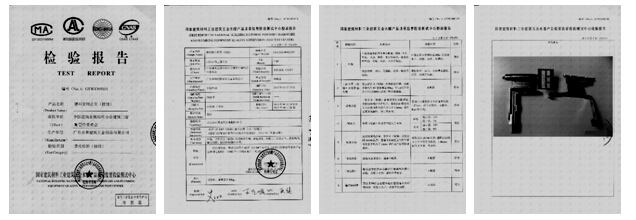

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
4. 传动机构用拨叉插入式执手(产品型号：CZH26A)
生产厂家：广东合和建筑五金制品有限公司
委员会组织复检的检测结果
空载时操作力矩为1.75N·m，操作力为35N。反复启闭30000个循环后，空载操作力矩1.16N·m，操作力23N，开启自定位位置与原设计偏差为2°48′、关闭自定位位置与原设计偏差为2°44′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移1°46′，执手在承受600N拉力作用后，执手柄最外端最大变化范围2.74mm。

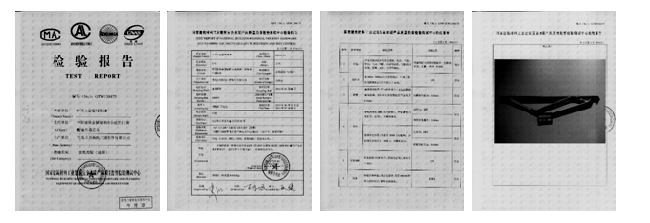

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
第三篇 合页(铰链)篇
本篇介绍的是2012年度建筑门窗配套件推荐产品中的合页(铰链)复检内容：检测结果及报告。
共包括了5个厂家的6个合页(铰链)。分别适用于铝合金、塑料门窗及满足其安装要求的所有门窗。
1. 塑料窗用合页(铰链) (产品型号：HNC13A+HNC32C )
生产厂家：广东合和建筑五金（词条“建筑五金”由行业大百科提供）制品有限公司
委员会组织复检的检测结果
窗上部合页(铰链)承受2200N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量80kg，并附加悬端外力作用后，窗扇自由端竖向位置变化值为1.37mm，试件无破损，能正常启闭。转动力：开启过程中最大值为11N。关闭过程中最大值为12N。反复启闭30000次后，窗扇自由端竖直方向变化值为1.86mm，试件无变化和损坏。悬端吊重试验后，窗扇未脱落，通过重物的自由落体进行窗扇撞击洞口试验，反复3次后，窗扇未脱落，通过重物的自由落体进行窗扇撞击障碍物试验后，反复3 次后，窗扇未脱落。

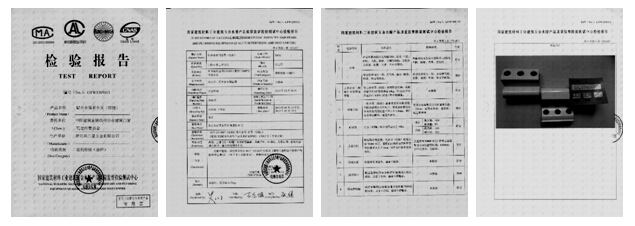

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2. 铝合金窗用合页(铰链)(产品型号：SH36)
生产厂家：浙江兴三星五金有限公司
委员会组织复检的检测结果
窗上部合页(铰链)承受1650N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量60kg，并附加悬端外力作用后，窗扇自由端竖向位置变化值为1. 22mm，试件无破损，能正常启闭。转动力：开启过程中最大值14N，关闭过程中最大值15 N。反复启闭30000次后，窗扇自由端竖直方向变化值为1.63mm，试件无变化和损坏。悬端吊重试验后，窗扇未脱落，通过重物的自由落体进行窗扇撞击洞口试验，反复3次后，窗扇未脱落，通过重物的自由落体进行窗扇撞击障碍物试验后，反复3 次后，窗扇未脱落。

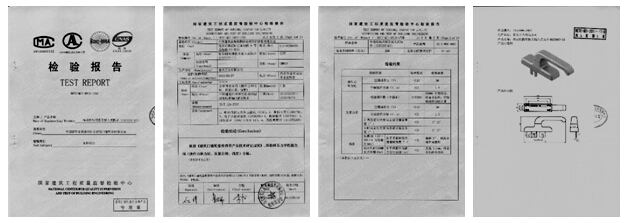

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
3. 塑料窗用合页(铰链)(产品型号：J-44)
生产厂家：新乡市三力门窗配件有限公司
委员会组织复检的检测结果
窗上部合页(铰链)承受1650N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量60kg，并附加悬端外力作用后，窗扇自由端竖向位置变化值为0.90mm，试件无破损，能正常启闭。转动力为20N。反复启闭30000次后，窗扇自由端竖直方向变化值为1.30mm，试件无变化和损坏。悬端吊重试验后，窗扇未脱落，通过重物的自由落体进行窗扇撞击洞口试验，反复3次后，窗扇未脱落，通过重物的自由落体进行窗扇撞击障碍物试验后，反复3 次后，窗扇未脱落。

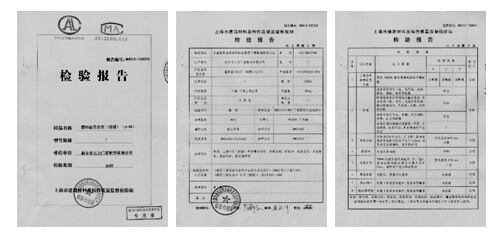

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
4. 铝合金门用合页(铰链) (产品型号：CGCMJ2-L)
生产厂家：春光五金有限公司
委员会组织复检的检测结果
门上部合页(铰链)承受1250N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量130kg，并附加悬端外力作用后，门扇自由端竖向位置变化值为1.32mm，试件无变形、无损坏，启闭正常。转动力：开启过程中最大值为23N，关闭过程中最大值为24N。反复启闭100000次后，门扇自由端竖直方向变化值为1.78mm，试件无变形和损坏。悬端吊重试验后，门扇未脱落，通过重物的自由落体进行门扇撞击洞口试验，反复3次后，门扇未脱落，通过重物的自由落体进行门扇撞击障碍物试验后，反复3 次后，门扇未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
5. 塑料窗用合页(铰链) (产品型号：CGJL021-S)
生产厂家：春光五金有限公司
委员会组织复检的检测结果
窗上部合页(铰链)承受1900N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量70kg，并附加悬端外力作用后，窗扇自由端竖向位置变化值为1.00mm，试件无破损，能正常启闭。转动力为24N。反复启闭30000次后，窗扇自由端竖直方向变化值为1.10mm，试件无变化和损坏。悬端吊重试验后，窗扇未脱落，通过重物的自由落体进行窗扇撞击洞口试验，反复3次后，窗扇未脱落，通过重物的自由落体进行窗扇撞击障碍物试验后，反复3 次后，窗扇未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
6. 塑料窗用合页(铰链) (产品型号：VV-JL091665T+VV-JL091665B+VV-JL165166D)
生产厂家：宁波市维特建筑五金有限公司
委员会组织复检的检测结果
窗上部合页(铰链)承受2450N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量90kg，并附加悬端外力作用后，窗扇自由端竖向位置变化值为1.19mm，试件无破损，能正常启闭。转动力:开启过程中最大值为11 N，关闭过程中最大值为12 N。反复启闭30000次后，窗扇自由端竖直方向变化值为1.53mm，试件无变化和损坏。悬端吊重试验后，窗扇未脱落，通过重物的自由落体进行窗扇撞击洞口试验，反复3次后，窗扇未脱落，通过重物的自由落体进行窗扇撞击障碍物试验后，反复3 次后，窗扇未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
第四篇 传动锁闭器篇
本篇介绍的是2012年度建筑门窗配套件推荐产品中的传动锁闭器复检内容：检测结果及报告。
共包括了2个厂家的2个传动锁闭器。适用于塑料门窗及满足其安装要求的所有门窗。
1.齿轮驱动式传动锁闭器(产品型号：CGCD006-SG)
生产厂家：春光五金有限公司
委员会组织的实际检测结果
反复启闭试验：反复启闭30000个循环后，各构件未扭曲、未变形、操作功能正常;反复启闭前空载转动力矩为0.36 N·m，反复启闭后转动力矩为4.28N·m，框扇间间距变化值为0.72mm。强度试验：齿轮驱动式传动锁闭器承受26 N·m力矩后，各零部件未断裂，未损坏;锁点、锁座承受1800N静力后，各零部件未断裂、脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2.齿轮驱动式传动锁闭器(产品型号：BNC115)
生产厂家：广东合和建筑五金制品有限公司
委员会组织的实际检测结果
反复启闭试验：反复启闭30000个循环后，各构件未扭曲、未变形、操作功能正常;反复启闭前空载操作力矩为2.0 N·m，反复启闭后操作力矩为5.0N·m，框扇间间距变化值为0.55mm。强度试验：齿轮驱动式传动锁闭器承受26 N·m力矩后，各零部件未断裂，未损坏;锁点、锁座承受1800N静力后，各零部件未断裂、脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
第五篇 滑撑篇
本篇介绍的是2012年度建筑门窗配套件推荐产品中的滑轮复检内容：检测结果及报告。
共包括了1个厂家的2个滑撑。适用于铝合金门窗及满足其安装要求的所有门窗。
1.外平开窗用滑撑(产品型号： HHMS14)
生产厂家：青岛立兴杨氏门窗配件有限公司
委员会组织的实际检测结果
测试产品规格：HHMS14(承载重量：33kg)
力学性能测试结果：
启闭力试验：启闭力为30N。间隙试验：窗角部扇、框间密封间隙变化值为0.18mm。刚性试验：窗扇关闭受300N阻力试验后，启闭力为30N， 窗角部扇、框间密封间隙变化值0.20mm;窗扇开启到最大位置受300N力试验后，启闭力为26N， 窗角部扇、框间密封间隙变化值为0.20mm;反复启闭试验：反复启闭35000次后，启闭力为40N，操作功能正常，各部件未损坏。强度试验：试验后，窗扇未脱落。悬端吊重：试验后，滑撑所有部件未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2.外开上悬窗用滑撑(产品型号：HHMT14)
生产厂家：青岛立兴杨氏门窗配件有限公司
委员会组织的实际检测结果
测试产品规格：HHMT14(承载重量：69.5kg)
力学性能测试结果：
启闭力试验：启闭力为19N。间隙试验：窗角部扇、框间密封间隙变化值为0.02mm。刚性试验：窗扇关闭受300N阻力试验后，启闭力为22N， 窗角部扇、框间密封间隙变化值为0.04mm;窗扇开启到最大位置受300N力试验后，启闭力为24N， 窗角部扇、框间密封间隙变化值为0.05mm;反复启闭试验：反复启闭35000次后，启闭力为53N，操作功能正常，各部件未损坏。强度试验：试验后，窗扇未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
第六篇 滑轮篇
本篇介绍的是2012年度建筑门窗配套件推荐产品中的滑轮复检内容：检测结果及报告。
共包括了1个厂家的1个滑轮。分别适用于铝合金门窗及满足其安装要求的所有门窗。
1.门用滑轮(产品型号：SML11)
生产厂家：浙江兴三星五金有限公司
委员会组织的实际检测结果
滑轮运转平稳性试验：轮体外表面径向跳动量为0.08mm，轮体轴向窜动量为1.03mm。启闭力试验：启闭力：开启过程最大值25 N，关闭过程最大值27N。反复启闭试验：按实际承载重量(70Kg)，反复启闭100000次后，轮体能正常滚动;承受1.5倍承载重量时，启闭力：开启过程最大值47 N，关闭过程最大值48N。耐温性试验：在50℃环境中，承受1.5倍承载重量后，启闭力：开启过程最大值38 N，关闭过程最大值39N。;在-20℃环境中，承受1.5倍承载重量后，轮体未破裂，启闭力：开启过程最大值42 N，关闭过程最大值43N。。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
|
