本篇介绍的是2015年度建筑门窗配套件推荐产品中与内平开下悬五金系统相关的内容：被推荐内平开下悬五金系统的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。
共包括2个厂家的2套内平开下悬五金系统。适用于内平开下悬铝合金窗、铝木复合窗及满足其安装尺寸、性能的所有门窗。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装调整要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。
1.铝合金窗内平开下悬五金系统(产品型号：YNXC02)
生产厂家：广东合和建筑五金制品有限公司

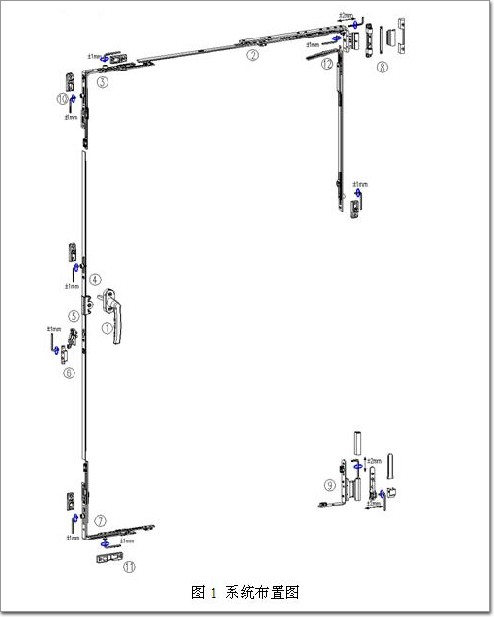

1.1系统布置安装示意图

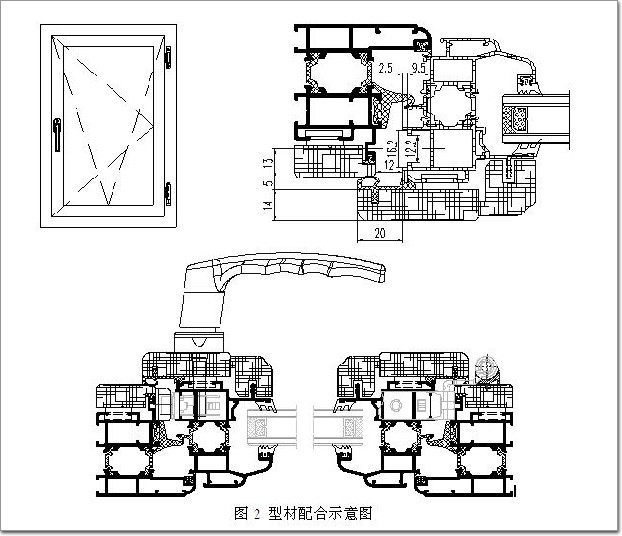

1.2产品适合型材与窗开启形式示意图

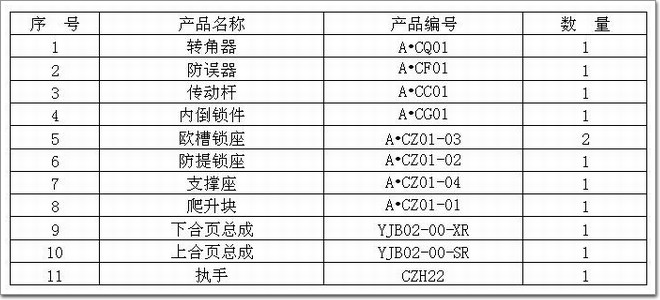

1.3系统配置表
1.4 适用范围
本产品适用于欧标20槽口铝合金内开窗，上合页按窗宽有三种规格可选。
1.5 系统结构特点
五金系统能实现窗扇的内平开或内下悬状态。设计多点锁闭方式，锁钉偏心可调节。上部斜拉杆调整距离在±3.5mm，大于同行业多数同类产品，可使窗户达到最佳使用性能。下部合页也能调节，充分考虑了窗扇加工误差补偿。
1.6 性能特点
产品结构严谨，安装方便，整体安装无需破坏密封胶条，气密性、水密性、隔音效果、节能效果可在最佳状态。选用上乘锌合金铸件、304不锈钢，合页支架件用优良碳素钢材质，确保更大承重和安全性能。窗扇内倒时能实现微通风，既节省空间又能防盗，而内平开功能可增大通风量也更方便窗扇清洗。
1.7 安装要求
(1)在窗扇型材加工好执手安装孔，根据窗扇规格制备相应的欧槽铝传动条;
(2)按顺序将构件组合推入扇20槽内，装好爬升块在扇上;
(3)执手处于平开状态安放，配合好传动杆后，将防误器套合，拧紧螺丝;
(4)挂窗扇，将上合页、下合页支承座套入窗框槽口并用螺钉连结紧固;
(5)将欧槽锁座、防提锁座、支撑座找好位置安装在框上;
(6)试启闭窗扇，微调至最佳。
1.8 产品调整说明

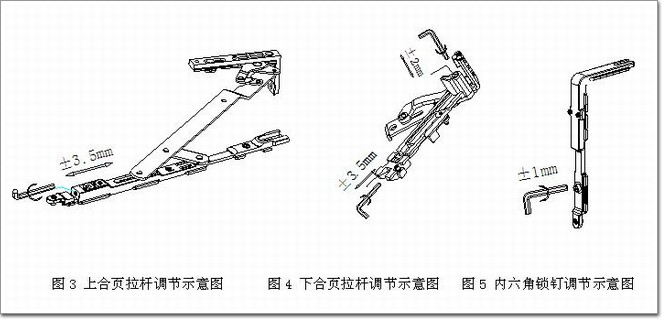

(1)上合页斜拉杆位左右可调节±3.5mm，调整窗扇至合适，如图3所示;
(2)下合页斜拉杆位左右可调节±3.5mm，上下可调节±2mm，调整窗扇至合适，如图4所示;
(3)内六角锁钉调节±1mm，调整窗扇密封性能合适，如图5所示。
1.9 委员会组织的实际检测结果
测试样品：承重量80kg，锁点数量2个，窗扇外围尺寸：1300mm(宽)×1200mm(高)。
力学性能测试结果：
上部合页承受静态荷载2200N，下部合页承受静态荷载4550N，试件未断裂。启闭力：平开状态下开启力8N，下悬状态下开启力72N;反复启闭1.5万个循环后，样品未损坏，仍保持操作功能正常,执手的转动力54N，框、扇间距变化值0.42mm，窗扇在平开位置关闭时，推入框内的最大作用力40 N;90°平开启闭性能试验10000个循环后，样品未损坏，保持操作功能正常，窗扇在平开位置推入框内的最大作用力为38N;锁点、锁座承受1800N力后无损坏;悬端吊重性能测试后，窗扇未脱落，合页仍连在边梃上;开启撞击性能测试后，窗扇未脱落，合页仍连在边梃上。

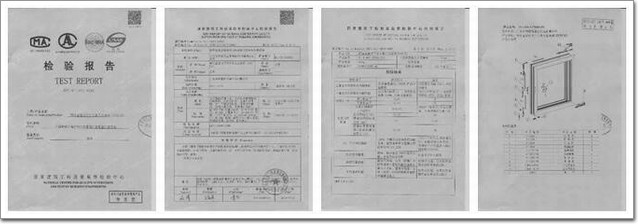

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2.铝木复合窗内平开下悬五金系统(产品型号：YMPX-13-I)
生产厂家：亚萨合莱国强(山东)五金科技有限公司
2.1系统布置安装示意图
2.2产品适配型材、产品与型材配合示意图
2.3系统配置表
2.4 适用范围
铝木复合欧标12/20-13槽口内平开型材，适应范围：窗扇U槽宽FFB:1021-1270，窗扇U槽高FFH：701-1200，最大承重量80公斤。
2.5 产品特点
(1)无污染环保哑光锌电镀工艺，具有很好的耐蚀、耐候性能。
(2)上、下铰链采用高强度结构钢，抗拉强度≥500MPa，屈服强度≥400MPa，硬度≥HRB75;三维可调，便于窗户制作、安装和调节。
(3)金属光泽执手，表面致密氧化膜、硬度高、耐磨、不褪色、耐高温高湿、抗紫外线照射。
(4)多种开启方式：具有平开、悬开功能，可调节通风量。产品结构简单，性能稳定，安装方便。窗户在下悬时，既能保证室内外空气流通，又起到防撬和节省室内空间的功能。窗户在平开时，可满足大量新鲜空气流通，容易清洗窗户。
2.6 安装要求
安装铰链座均使用专用靠模安装，位置要求准确，安装螺钉紧固到位，不允许有松动现象。
(1)根据扇槽宽和扇槽高选择下悬部件和连动部件规格，并截取合适的长度。根据型材选择合适的执手、销块、挡块和提起器座。
(2)部件安装前先在扇型材上加工执手安装孔，用靠模在框型材上加工上下铰支撑安装孔。
(3)首先安装转向角和提起器。
(4)再安装连动部件和执手(注意：执手置于平开位置)，执手方销插入连动部件方孔内，用螺丝固定。
(5)再安装下悬部件和下铰部件，用螺钉固定。
(6)将上铰部件和下铰支撑装到合适位置，用螺钉固定。

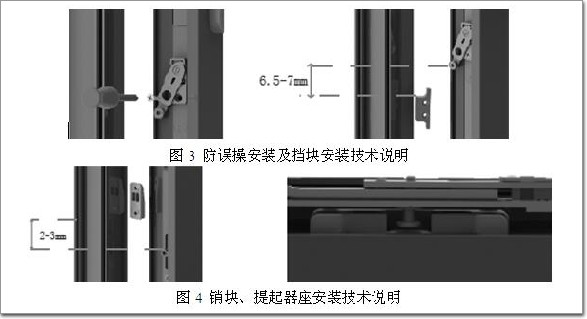

(7)框扇组合，再安装防误操、挡块、销块和提起器座。
(8)调试上下左右搭接量和密封。
(9)安装饰罩。

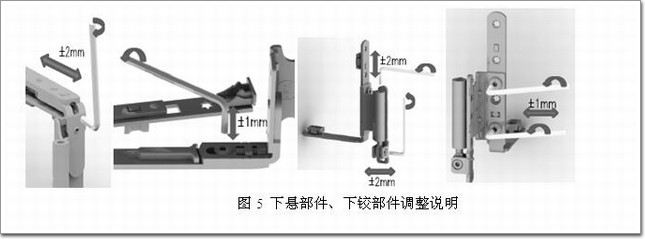

2.7 安装尺寸及调整技术参数
2.8 委员会组织的实际检测结果
测试样品：承重量80kg，锁点数量7个，窗扇外围尺寸：1300mm(宽)×1200mm(高)。
力学性能测试结果：
上部合页承受静态荷载2200N，下部合页承受静态荷载4550N，试件未断裂。启闭力：平开状态下开启力12N，下悬状态下开启力68N;反复启闭1.5万个循环后，样品未损坏，仍保持操作功能正常,执手的转动力52N，框、扇间距变化值0.52mm，窗扇在平开位置关闭时，推入框内的最大作用力44 N;90°平开启闭性能试验10000个循环后，样品未损坏，保持操作功能正常，窗扇在平开位置推入框内的最大作用力为40N;锁点、锁座承受1800N力后无损坏;悬端吊重性能测试后，窗扇未脱落，合页仍连在边梃上;开启撞击性能测试后，窗扇未脱落，合页仍连在边梃上。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
|
