本篇介绍的是2015年度建筑门窗配套件推荐产品中执手相关的内容：被推荐执手的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。
共包括9个厂家的11个执手。适用于铝合金、塑料、木内平开下悬窗，铝合金、塑料、木平开门窗，铝合金、塑料、木推拉门窗，幕墙上悬窗及满足其安装尺寸、性能的所有门窗。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装调整要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。
1.传动机构用拨叉插入式执手(产品型号：K220)
生产厂家：广东坚朗五金制品股份有限公司

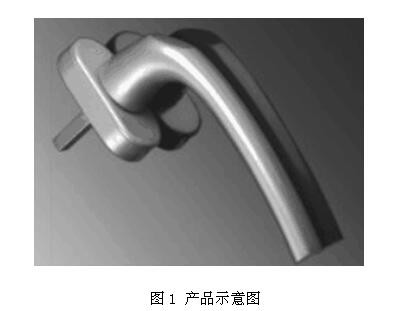

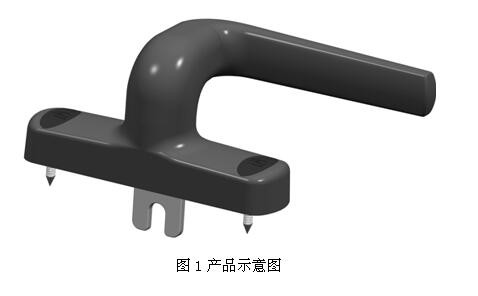

1.1产品示意图

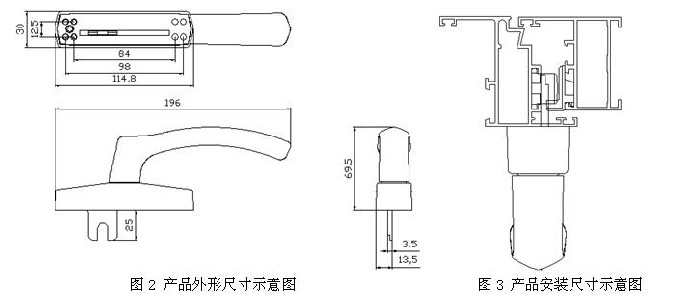

1.2产品外观尺寸图、与型材的配合尺寸及安装示意图
1.3适用范围
本产品可应用于老式38、50系列外平开窗等。
1.4结构特点
本产品基体采用优质铝合金，外观简洁、转动顺畅无噪音、坚固结实，分体式安装，避免施工中将执手表面刮花。表面采用纯聚酯粉末喷涂。
1.5性能特点
执手安装牢固可靠，强度高。反复启闭30000个循环后，使用功能正常，无变形损坏现象。
1.6安装要求

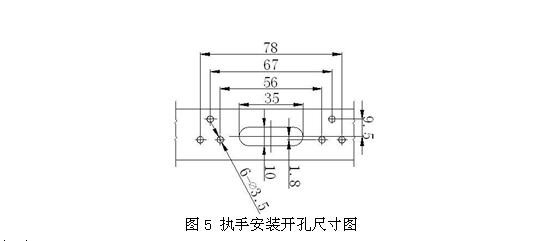

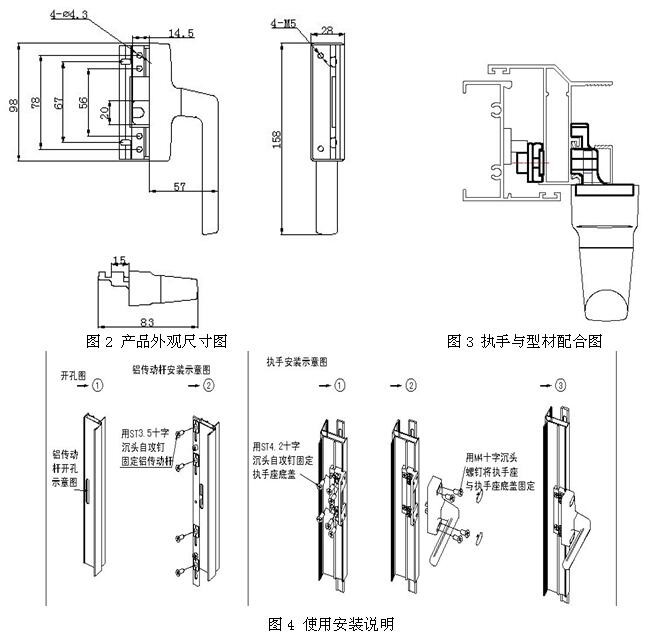

先确定执手的安装位置，在扇型材上铣出图中所示的销轴槽，按图中定位尺寸并钻出6个Φ3.5的孔后，将盖板用6个ST4.2的自攻螺钉固定到扇型材，再将执手座的安装孔与盖板孔对齐，用2个M5X14的十字沉头螺钉锁紧，再盖上装饰盖。
1.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为0.98N·m，操作力为19N。反复启闭30000个循环后，操作力矩0.66N·m，操作力13N，开启自定位位置与原设计偏差为1°30′、关闭自定位位置与原设计偏差为1°28′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移2°20′，执手在承受600N拉力作用后，执手柄最外端最大变化范围1.98mm。

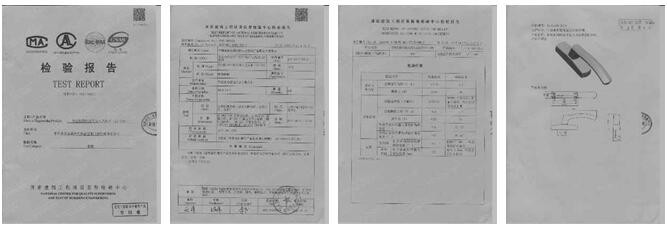

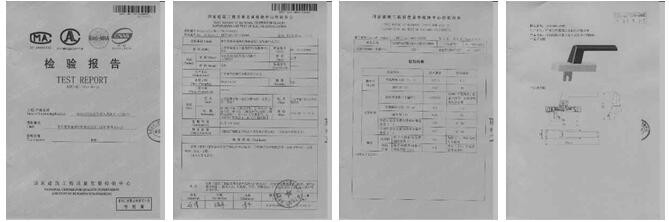

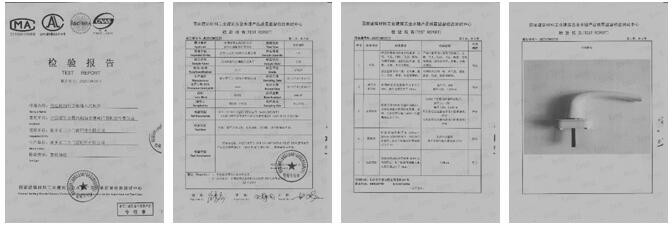

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2.传动机构用方轴插入式执手(产品代号：PZSN017)
生产厂家：广东坚朗五金制品股份有限公司

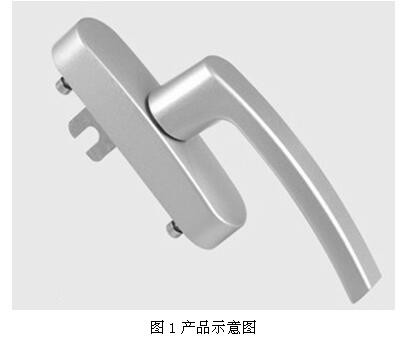

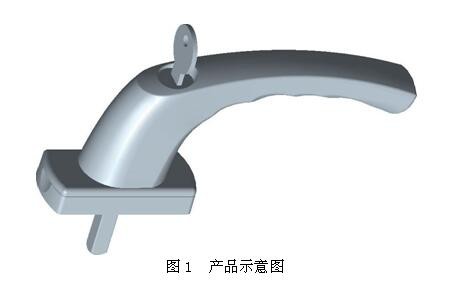

2.1产品示意图

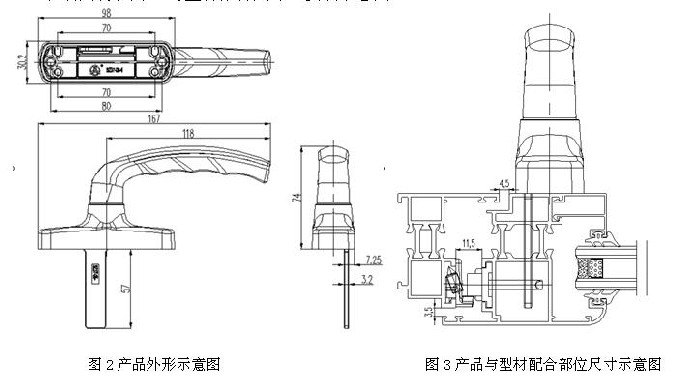

2.2产品外观尺寸图、与型材的配合尺寸及安装示意图
2.3适用范围
适用于欧标U槽口的塑钢、纯木、铝木复合等平开门窗，推拉门窗。
2.4结构特点
(1)本产品主要采用优质铝合金压铸，表面采用纯聚酯粉末喷涂。
(2)外形不仅美观大方，而且手感好、定位准确。
(3)执手外观颜色多样化，可根据不同的需求选择。
(4)执手用于下悬内开窗系统时，钥匙在锁闭后可以起到限制平开功能的特点，满足安全通风的需求。
2.5性能特点
(1)执手转动灵活，定位准确，安装方便。
(2)反复启闭3万次，使用功能正常，部件无变形或损坏现象。
(3)空载操作力不大于40N，操作力矩不大于2N·m。
2.6安装要求

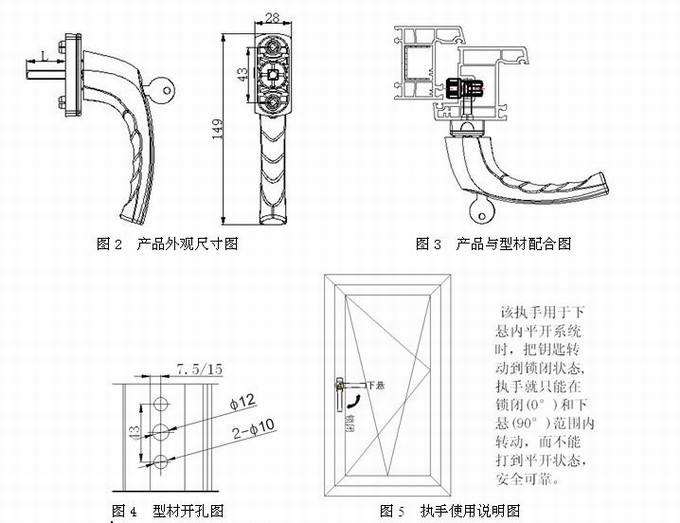

在扇型材正面按照图4的执手开孔图开好安装孔，放入执手，转动装饰盖，使螺钉孔外露，用M5十字沉头螺钉将其与传动器固定好，再使装饰盖复位。
2.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.44N·m，操作力为28N。反复启闭30000个循环后，操作力矩1.02N·m，操作力20N，开启自定位位置与原设计偏差为2°32′、关闭自定位位置与原设计偏差为2°46′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移1°58′，执手在承受600N拉力作用后，执手柄最外端最大变化范围2.56mm。

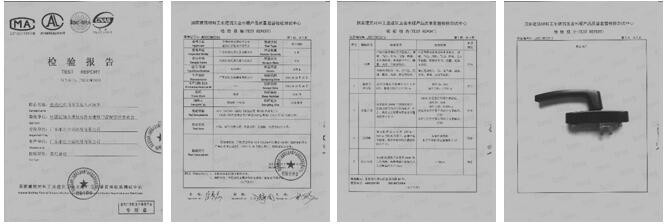

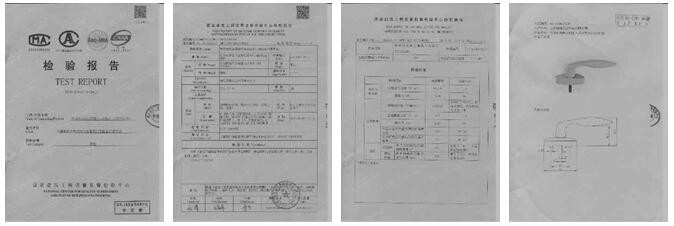

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
3.传动机构用拨叉插入式执手(产品代号：CZH48)
生产厂家：广东合和建筑五金制品有限公司

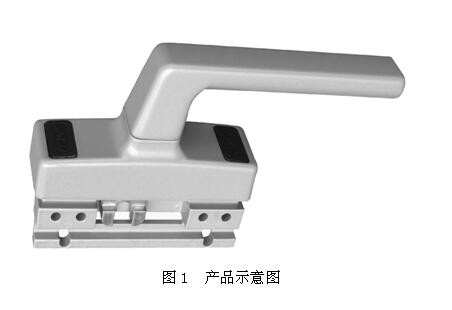

3.1产品示意图

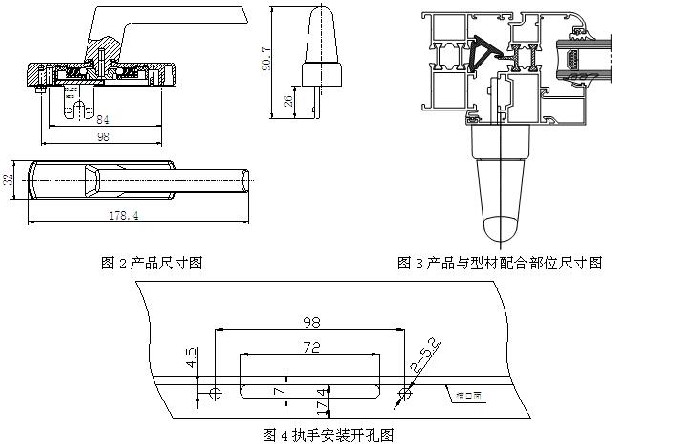

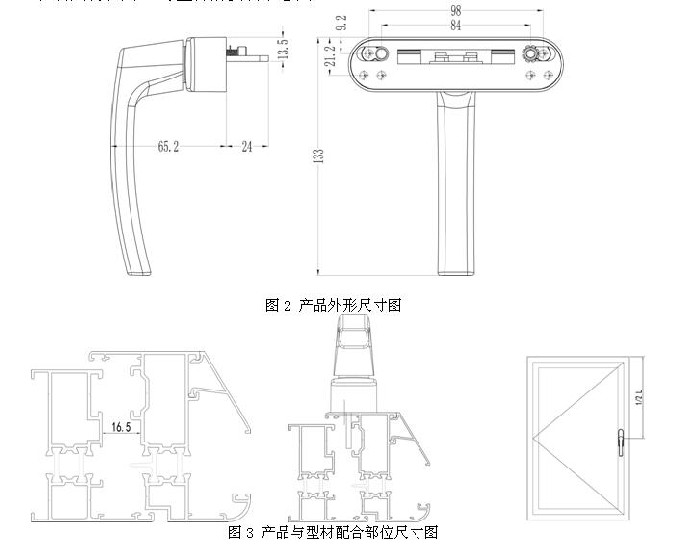

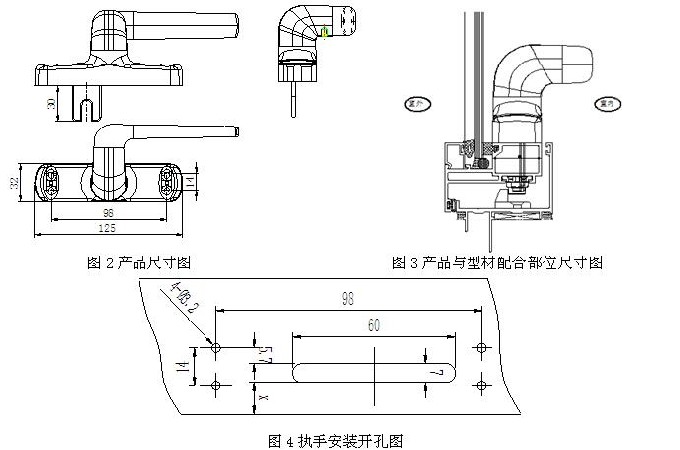

3.2 产品外形尺寸、产品与型材配合尺寸示意图
3.3 适用范围
适用于铝合金幕墙上悬窗。
3.4 结构特点
执手的手柄选用优质铝合金压铸，传动部分齿轮、拨叉和底座采用强度较好的锌合金压铸。产品外观简洁，手感舒适、轻便，转动灵活，定位准确，安装方便。
3.5 性能特点
25000次反复启闭测试，600N拉力测试，零部件完好无损，开启灵活。产品表面处理为聚脂粉末喷涂，涂层厚度为40μm-120μm。
3.6 安装要求
根据型材结构，按图4铣好相应拔叉孔和螺钉孔，使用ST4.2自攻钉拧紧。
3.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.82N·m，操作力为35N。反复启闭30000个循环后，空载操作力矩1.08N·m，操作力21N，开启自定位位置与原设计偏差为2°32′、关闭自定位位置与原设计偏差为2°48′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移2°18′，执手在承受600N拉力作用后，执手柄最外端最大变化范围2.20mm。

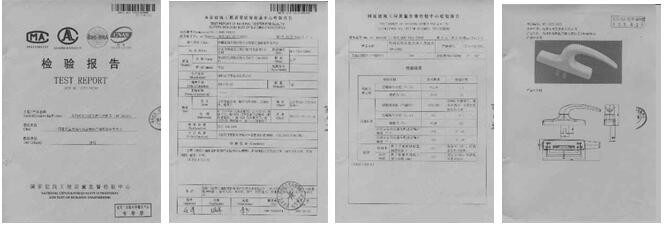

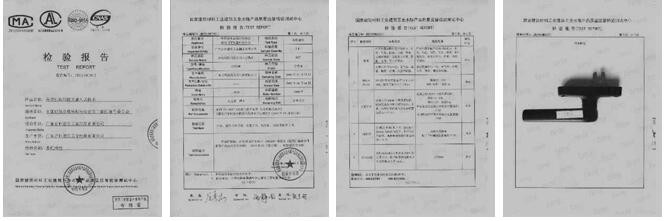

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
4.传动机构用拨叉插入式执手(产品代号：CZH60)
生产厂家：广东合和建筑五金制品有限公司
4.1产品示意图
4.2 产品外形尺寸、产品与型材配合尺寸示意图
4.3 适用范围
适用于欧标20槽口铝合金内平开或内开内倒窗上。
4.4 结构特点
执手选用优质铝合金压铸，传动部分齿轮、拨叉采用强度较好的锌合金压铸。产品外观时尚大方，手感舒适、轻便，转动灵活，定位准确，安装方便。
4.5 性能特点
25000次反复启闭测试，600N拉力测试，零部件完好无损，开启灵活。产品表面处理为聚脂粉末喷涂，涂层厚度为40μm-120μm。
4.6 安装要求
根据型材结构，按图4铣好相应拔叉孔和螺钉孔，使用M5十字槽圆柱头螺钉拧紧。
4.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.9N·m，操作力为38N。反复启闭30000个循环后，空载操作力矩1.6N·m，操作力32N，开启自定位位置与原设计偏差为0°58′、关闭自定位位置与原设计偏差为0°56′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移2°，执手在承受600N拉力作用后，执手柄最外端最大变化范围1.8mm。

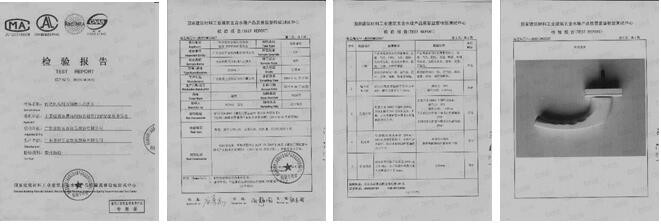

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
5.传动机构用拨叉插入式执手(产品代号：JW-9028A)
生产厂家：深圳市天贸实业有限公司

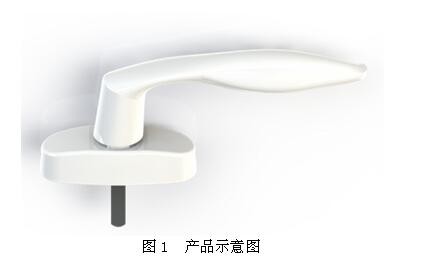

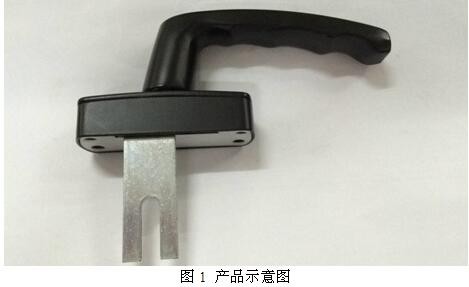

5.1产品示意图

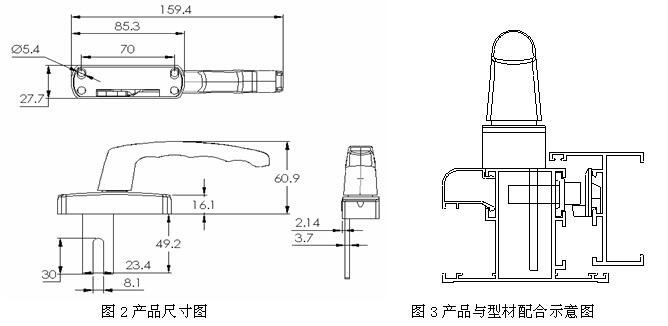

5.2产品外形尺寸、产品与型材配合示意图
5.3适用范围
适用与欧标槽口内平开窗，内平开内倒窗。
5.4结构特点
手柄采用铝合金压铸，座和拨叉齿轮采用锌合金压铸，表面为纯聚酯型粉末喷涂，外观简洁，执手不分左右，拨叉可以应任意调换。
5.5性能特点
产品手感舒适，转动灵活无噪音，反复启闭30000次循后使用功能正常，无变形损坏。满足空载操作力不大于40N，操作力矩小于2N•M。

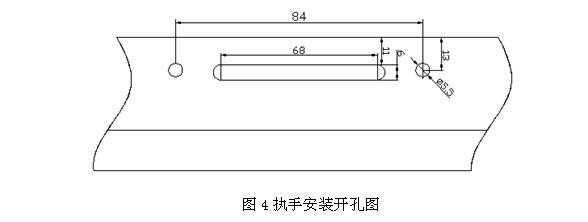

5.6安装要求
产品安装简单方便，在型材上确定执手安装位置，开出一个长槽孔和2个5.5的圆孔(如图4)再插入执手，用2个M5*12的内六角螺丝加花垫圈把执手固定在型材上。
5.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.2N·m，操作力为24N。反复启闭30000个循环后，空载操作力矩1.1N·m，操作力22N，开启自定位位置与原设计偏差为0°50′、关闭自定位位置与原设计偏差为0°52′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移0°40′，执手在承受600N拉力作用后，执手柄最外端最大变化范围3.0mm。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
6.传动机构用拨叉插入式执手(产品代号：HK-B00318B)
生产厂家：高要市田边铝门窗配件制造有限公司

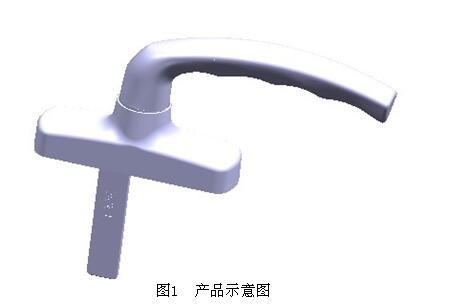

6.1产品示意图
6.2产品与型材的配合尺寸、安装示意图
6.3适用范围
适用于各种普通铝合金型材和隔热铝合金型材平开窗。
6.4结构特点
把手柄、基座、拨叉采用锌合金经高压压铸而成、金属与尼龙相结合，使产品操作更畅顺、更耐用，表面为纯聚酯型粉末喷涂。
6.5性能特点
反复启闭25000次后，执手在25N·m力矩的作用下，各部件不损坏，执手手柄轴线位置偏移小于5°。执手在承受600N拉力作用后，执手柄最外端最大永久变形量小于5MM。
6.6安装要求
首先确定把手的安装位置，在型材上铣出拨叉槽，打好2个φ5.5的孔，放入把手，用两个M5×12盘头镙钉固定执手。
6.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.18N·m，操作力为23N。反复启闭30000个循环后，操作力矩0.96N·m，操作力19N，开启自定位位置与原设计偏差为2°48′、关闭自定位位置与原设计偏差为2°56′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移2°16′，执手在承受600N拉力作用后，执手柄最外端最大变化范围3.26mm。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
7.传动机构用拨叉插入式执手(产品代号：SZ56B)
生产厂家：浙江兴三星五金有限公司

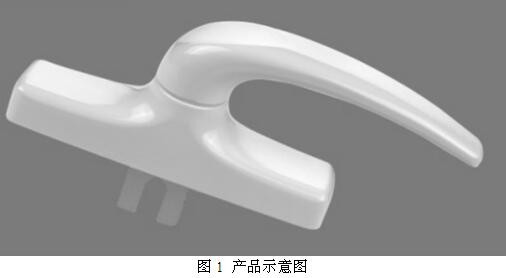

7.1产品示意图

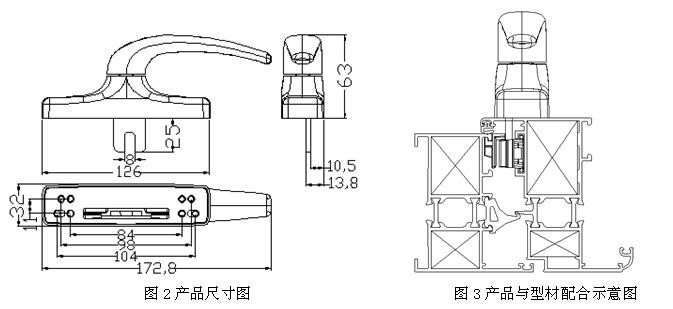

7.2 产品外形尺寸、与型材配合尺寸、安装示意图
7.3适用范围
适用于铝合金外平开窗。
7.4结构特点
执手手柄选用压铸铝合金材料，执手传动部件采用锌合金高压压铸而成。外观简洁，转动灵活，手柄上有手印，启闭时手感极佳，安装方便。表面采用纯聚酯型粉末喷涂处理。
7.5性能特点
反复启闭30000次循环试验后，空载操作力小于40N，操作力矩小于2N▪m。开启、关闭自定位位置与原设计位置偏差小于5°。传动机构用执手在26 N▪m力矩的作用下，各部件无损坏，执手手柄轴线位置偏移小于5°。传动机构用执手在承受600N拉力作用后，执手柄最外端最大永久变形量小于5mm。
7.6安装要求
首先确定执手的安装位置，在型材上铣出拨叉槽，钻好6个¢3.2的孔，放入执手，用6颗ST4.2X25十字槽沉头自攻螺钉固定执手即可。
7.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.68N·m，操作力为33N。反复启闭30000个循环后，操作力矩1.14N·m，操作力22N，开启自定位位置与原设计偏差为1°56′、关闭自定位位置与原设计偏差为2°06′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移2°28′，执手在承受600N拉力作用后，执手柄最外端最大变化范围0.52mm。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
8.传动机构用方轴插入式执手(产品代号：FZ1322130)
生产厂家：亚萨合莱国强(山东)五金科技有限公司
8.1产品示意图

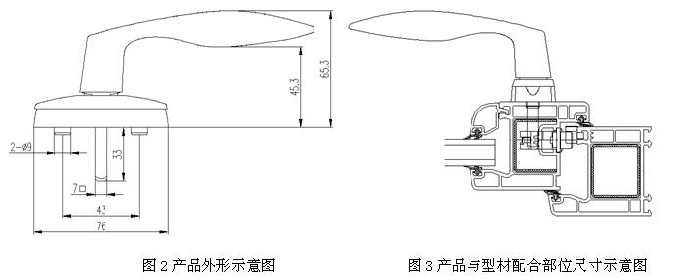

8.2 产品外形尺寸、产品与型材配合示意图
8.3 适用范围
适用于塑钢内平开门、窗;推拉窗、推拉门。
8.4 结构特点
外观简洁流畅，符合人体工学;采用滚动及弹力装置配合结构，执手转动更加灵活，档位感强，给人舒适的转动体验。
8.5 性能特点
经25000个启闭循环，26Nm力矩作用和600N拉力后，执手无损坏;执手表面静电喷涂聚氨酯树脂塑粉，膜层厚度80-100μm，塑层光滑，有质感，且有多种颜色可选，可满足不同客户的不同需求。
8.6安装方法及使用说明
按安装孔位图4在型材的相关位置加工好安装孔，用M5十字槽沉头螺钉使执手与传动器连接固定，螺钉长度根据型材尺寸选择。
8.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.9N·m，操作力为38N。反复启闭30000个循环后，空载操作力矩1.8N·m，操作力36N，开启自定位位置与原设计偏差为0°56′、关闭自定位位置与原设计偏差为0°54′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移1°46′，执手在承受600N拉力作用后，执手柄最外端最大变化范围2.8mm。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
9.传动机构用拨叉插入式执手(产品代号：ZS-Y99)
生产厂家：宁波维特建筑五金有限公司

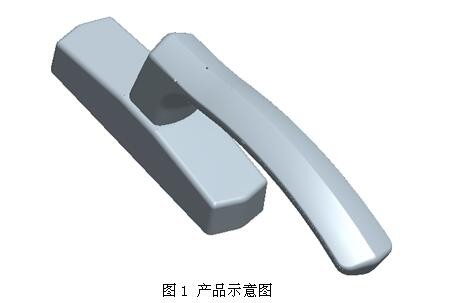

9.1产品示意图
9.2产品外形、安装尺寸示意图
9.3 适用范围
适用于欧标C20槽口的铝合金内平开窗。
9.4结构特点
执手手柄、底座、转盘采用压铸锌合金材料。外观简洁，转动灵活，安装方便。表面采用电镀处理。
9.5 性能特点
反复启闭40000次循环测试后，空载操作力小于40N，操作力距小于2N.M。
9.6 安装要求
确定执手的安装位置，铣好拨叉槽，打好安装孔，放入执手，拧紧2颗安装螺钉。
9.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.9N·m，操作力为38N。反复启闭30000个循环后，空载操作力矩1.7N·m，操作力34N，开启自定位位置与原设计偏差为0°48′、关闭自定位位置与原设计偏差为0°54′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移1°50′，执手在承受600N拉力作用后，执手柄最外端最大变化范围1.0mm。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
10.传动机构用方轴插入式执手(产品代号：Z-17)
生产厂家：新乡市三力门窗配件有限公司
10.1产品示意图

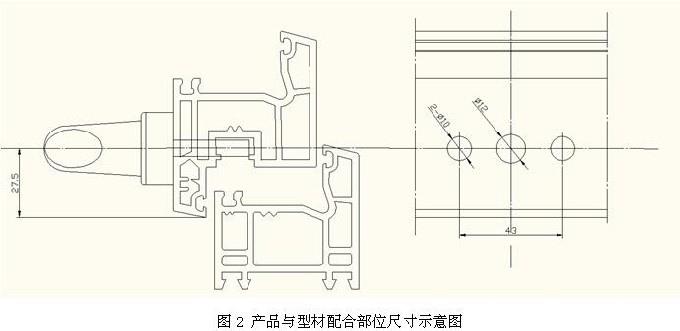

10.2产品安装尺寸示意图
10.3适用范围
适用于欧式槽口的塑料型材制作的内平开窗，内平开下悬窗及推拉门窗。
10.4结构特点
手柄，底座为优质铝合金压铸。方钢与增强尼龙定位套为一体注塑件，方钢插入手柄通过销子连接，牢固可靠，定位片为弹簧钢片，定位准确，手感好，产品表面为聚酯粉喷涂，色泽一致，美观耐用。
10.5性能特点
色泽一致，耐腐蚀性强，手感舒适，转动灵活，经3.5万次反复启闭，仍能正常使用。
10.6安装要求

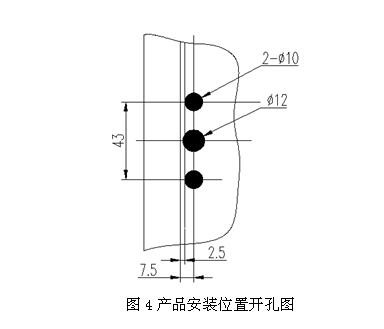

在窗扇的适当位置，按照示意图钻出3个孔，将执手插入后，用2个M5螺钉与传动锁闭器连接，并检验转动锁闭器是否灵活，达到传动锁闭器灵活自如即可。
10.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.36N·m，操作力为28N。反复启闭30000个循环后，空载操作力矩0.64N·m，操作力13N，开启自定位位置与原设计偏差为2°32′、关闭自定位位置与原设计偏差为2°18′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移2°24′，执手在承受600N拉力作用后，执手柄最外端最大变化范围3.68mm。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
11.传动机构用拨叉插入式执手(产品代号：K2008N)
生产厂家：广东雄进金属制品有限公司

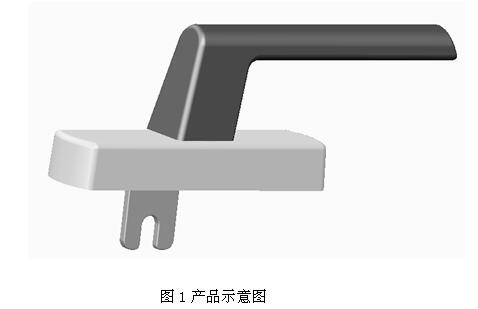

11.1产品示意图
11.2产品外形尺寸、与型材的安装示意图
11.3 适用范围
适用于铝合金内平开窗系列。
11.4 结构特点
主体采用锌合金材质，采用齿轮转动结构。
11.5 性能特点
产品为多点锁装置;执手左右可调，空载操控力小于40N且操控力小于2N•m，在25N•m～26N•m力矩作用下各种配件不损坏，执手手柄轴线位置偏移小于5°，经反复30000个循环后开启、闭合自定位位置与原设计位置偏差小于3°;拔叉可根据实际情况选配长度。
11.6 安装使用说明
由于产品为底部上紧固螺丝，所以铝材所开螺丝、拨叉孔位的大小、位置一定要严格按要求做，以免在安装产品时发生偏差导致安装不了或者执手行程不够。
11.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.74N·m，操作力为36N。反复启闭30000个循环后，空载操作力矩0.86N·m，操作力18N，开启自定位位置与原设计偏差为2°32′、关闭自定位位置与原设计偏差为2°28′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移2°18′，执手在承受600N拉力作用后，执手柄最外端最大变化范围2.10mm。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
|
