本篇介绍的是2015年度建筑门窗配套件推荐产品中与合页(铰链)相关的内容：被推荐合页的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。
共包括7个厂家的9个合页。适用于铝合金、塑料平开门窗及满足其安装尺寸、性能的所有门窗。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装调整要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。
1.塑料门用合页(铰链)(产品型号：CGJL024-S)
生产厂家：春光五金有限公司

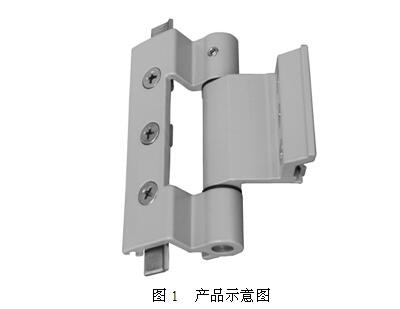

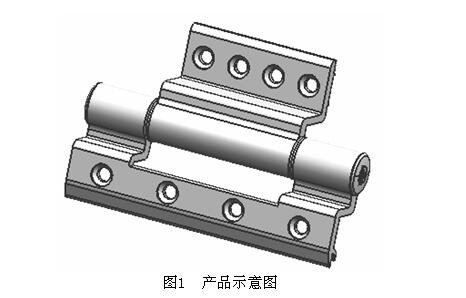

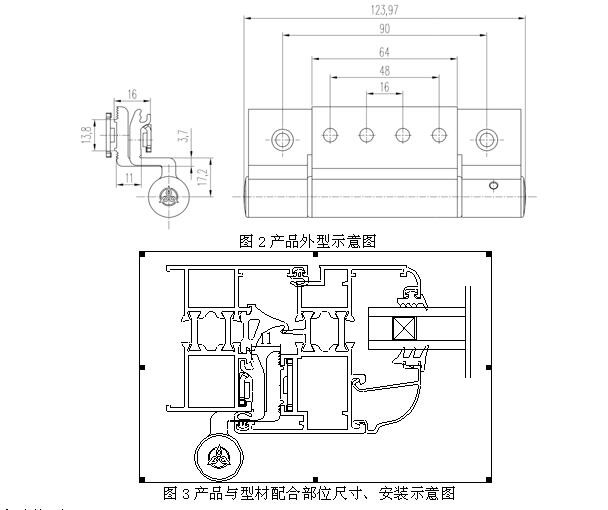

1.1 产品示意图
1.2产品与型材的配合尺寸、安装示意图
1.3适用范围
本产品可适用于欧式槽口的塑钢平开门。
1.4结构特点
(1)产品主体采用优质铝合金压铸，活页既有左右调节功能;座配有两种不同厚度的垫片，适用不同厚度的密封胶条。
(2)产品采用纯聚酯粉末喷涂，可与不同颜色的型材配套使用。
1.5性能特点
产品最大承重90KG，该产品经过100000次反复启闭测试后，零部件完好无损，启闭功能操作正常，转动力小于40 N。
1.6安装要求
按照合页安装孔位尺寸在门的框扇型材上加工好安装孔，然后用自攻螺钉将合页分别装好框扇型材上，再调节好左右搭接量，盖入活页盖及螺丝盖即可。
1.7 委员会组织的实际检测结果
力学性能测试结果：
门上部合页(铰链)承受900N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量90kg，并附加悬端外力作用后，门扇自由端竖向位置变化值为1.18mm，试件无破损，能正常启闭。转动力:开启过程中最大值15N，关闭过程中最大值14N。反复启闭100000次后，门扇自由端竖直方向变化值为1.56mm，试件无变化和损坏。悬端吊重试验后，门扇未脱落，通过重物的自由落体进行门扇撞击洞口试验，反复3次后，门扇未脱落，通过重物的自由落体进行门扇撞击障碍物试验后，反复3 次后，门扇未脱落。

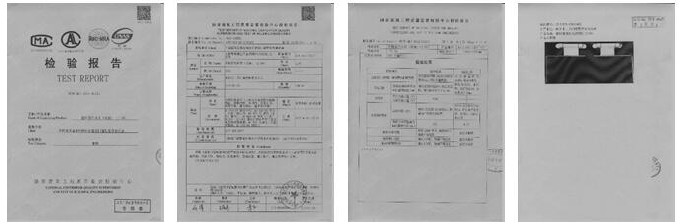

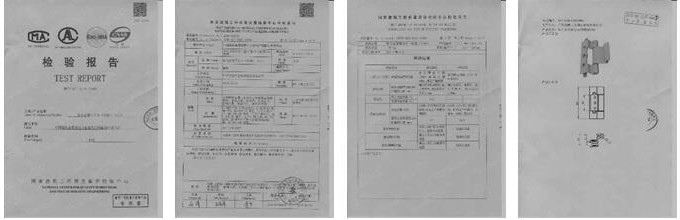

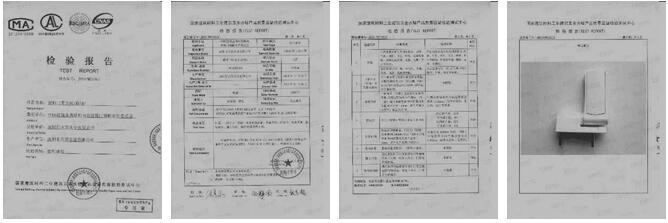

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2.塑料窗用合页(铰链)(产品型号：JW-SHY-C001)
生产厂家：深圳市天贸实业有限公司

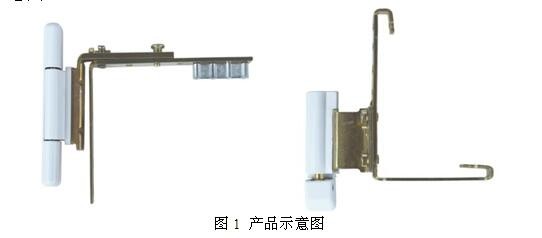

2.1产品示意图：

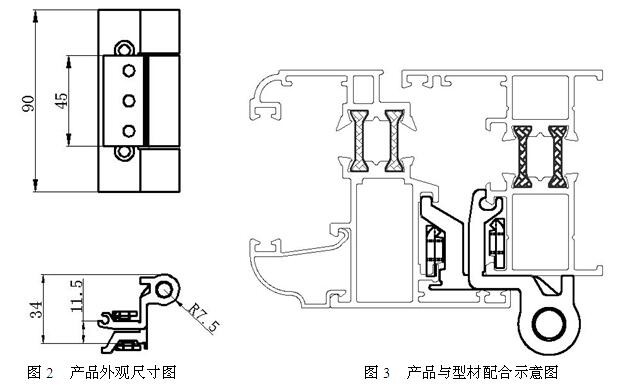

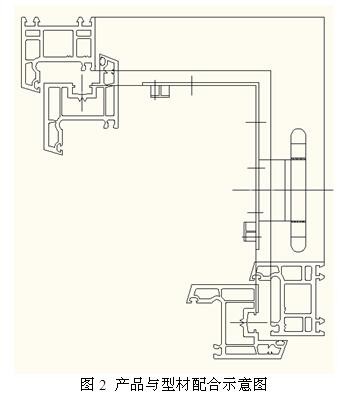

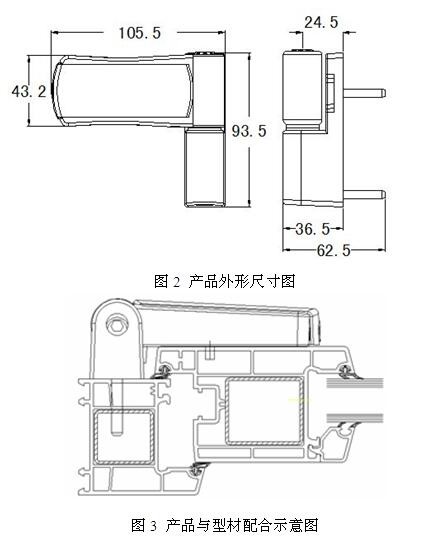

2.2产品外形尺寸、产品与型材配合示意图
2.3适用范围
适用与标准U槽口内平开窗。
2.4结构特点
产品材料选用优质碳素结构钢及锌合金，合页扇边与转轴之间装有耐磨的尼龙衬套，合页有三维可调功能，安装简便，安全可靠。
2.5性能特点
产品最大承重70KG，经过30000次反复启闭测试后，部件无变形，启闭功能正常。表面镀彩锌，耐腐蚀性强。
2.6安装说明
窗按安装孔位开好孔，然后用自攻螺丝将合页安装固定这框扇型材上。
2.7 委员会组织的实际检测结果
力学性能测试结果：
窗上部合页(铰链)承受1900N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量70kg，并附加悬端外力作用后，窗扇自由端竖向位置变化值为0.72mm，试件无变形、无破损，启闭正常。转动力最大值10N。反复启闭30000次后，窗扇自由端竖直方向变化值为0.68mm，试件无变形和损坏。悬端吊重试验后，窗扇未脱落，通过重物的自由落体进行窗扇撞击洞口试验，反复3次后，窗扇未脱落，通过重物的自由落体进行窗扇撞击障碍物试验后，反复3 次后，窗扇未脱落。

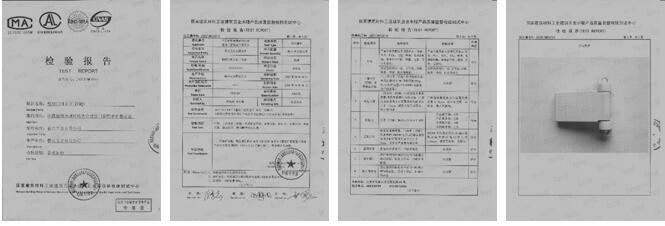

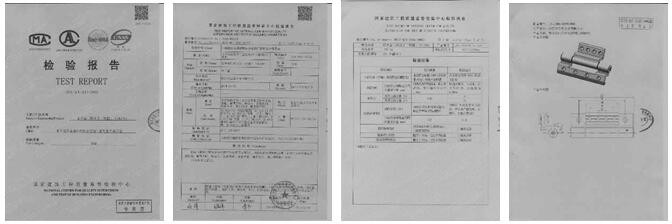

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
3.塑料门用合页(铰链)(产品型号：JW-SHY106)
生产厂家：深圳市天贸实业有限公司

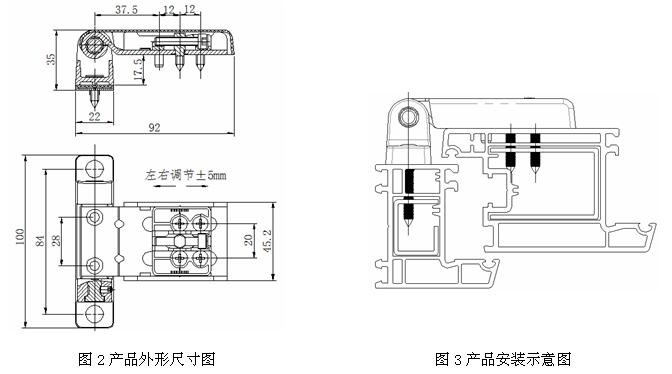

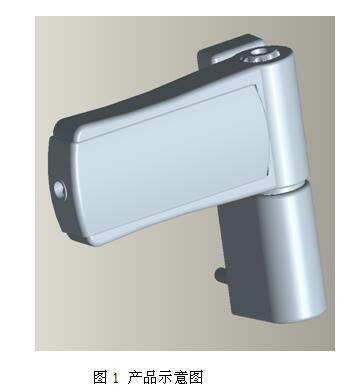

3.1产品示意图
3.2产品外形尺寸、产品与型材配合示意图
3.3适用范围
适用于欧标槽或无槽口塑钢平开。
3.4结构特点
主体采用锌合金压铸，轴采用不锈钢材质，摩擦配合采用高强耐磨尼龙材料，可避免金属间的磨损和产生噪音，偏心三维可调节水密性正负1mm，扇调节用圆柱内六角螺钉与扇合页链接，调节左右搭接量正负5mm，分体式结构，可调节上下搭接量正负3mm，关闭状态下自带保险。表面为纯聚酯型粉末喷涂处理。
3.5性能特点
三维可调，合页提高了门窗气密性，水密性。多方位调节，使得安装更方便，最大承重90Kg。
3.6安装要求
先把型材开好定位孔，并且要穿入衬钢，框，扇可分开安装合页，定位销和螺丝都要固定到衬钢上，装上合页根据间隙三维调节距离后，装上扇盖片即可。
3.7 委员会组织的实际检测结果
力学性能测试结果：
门上部合页(铰链)承受1150N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量120kg，并附加悬端外力作用后，门扇自由端竖向位置变化值为1.26mm，试件无破损，能正常启闭。转动力:开启过程中最大值13N，关闭过程中最大值12N。反复启闭100000次后，门扇自由端竖直方向变化值为1.96mm，试件无变化和损坏。悬端吊重试验后，门扇未脱落，通过重物的自由落体进行门扇撞击洞口试验，反复3次后，门扇未脱落，通过重物的自由落体进行门扇撞击障碍物试验后，反复3 次后，门扇未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
4.塑料窗用合页(铰链)(产品型号：J-50)
生产厂家：新乡市三力门窗配件有限公司

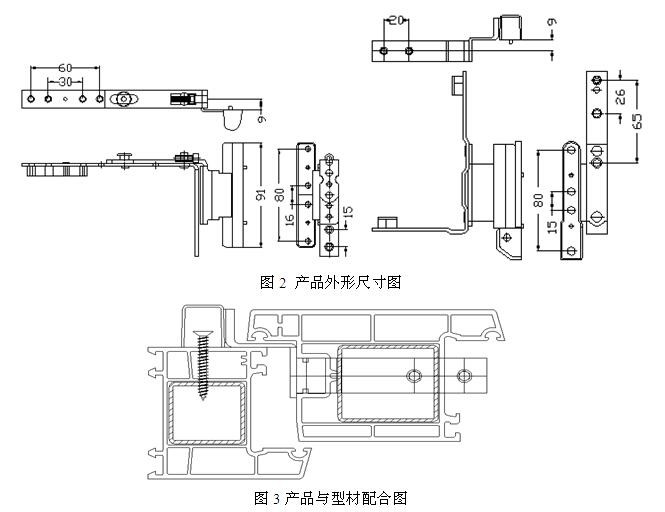

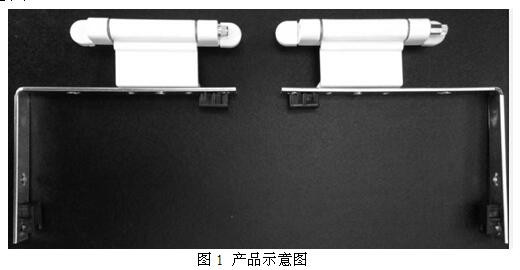

4.1产品示意图：
4.2产品与型材的配合安装示意图
4.3适用范围
适用于标准欧式槽口的塑料平开窗。
4.4结构特点
产品结构合理，安装方便。铰链底座采用ZZnAI4-1锌合金，铰链片采用LD31铝合金，轴为Q235磨削加工，中间安装耐磨可调偏心尼龙套管，可避免金属间的磨损。
4.5性能特点
产品结构简单、合理。通过调整套管的位置可以改善的密封性能。铰链可以左右、上下互换，易于安装，并且在不用任何靠模的情况下实现铰链的同轴度。启用3万次，启闭功能正常。
4.6安装要求
页片：确定铰链方向后，用2个M5x8螺丝将铰片与弯铁紧固，将弯铁放入扇材欧式槽内，用ST4x30自攻钉紧固。
底座：先用ST4x20自攻钉固定铰座外端两孔，然后抽轴固定铰座中间两孔，穿轴到位，扣铰座外端螺孔装饰盖即可。
4.7 委员会组织的实际检测结果
力学性能测试结果：
窗上部合页(铰链)承受1650N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量60kg，并附加悬端外力作用后，窗扇自由端竖向位置变化值为0.80mm，试件无变形、无破损，启闭正常。转动力最大值8N。反复启闭30000次后，窗扇自由端竖直方向变化值为1.40mm，试件无变形和损坏。悬端吊重试验后，窗扇未脱落，通过重物的自由落体进行窗扇撞击洞口试验，反复3次后，窗扇未脱落，通过重物的自由落体进行窗扇撞击障碍物试验后，反复3 次后，窗扇未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
5.铝合金窗用合页(铰链)(产品型号：HK-H013)
生产厂家：高要市田边铝门窗配件制造有限公司

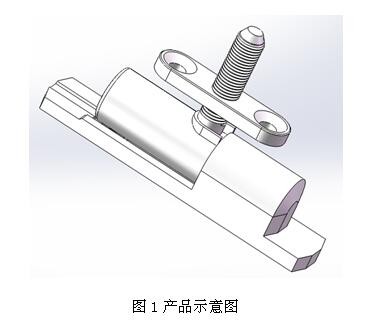

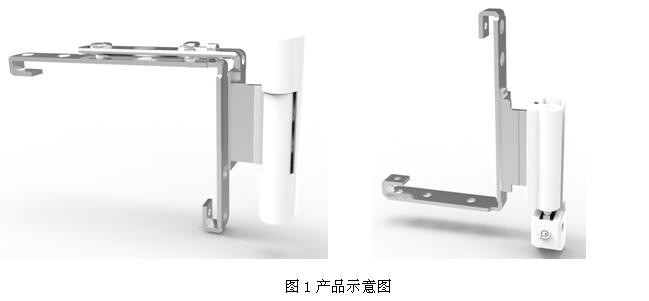

5.1产品示意图

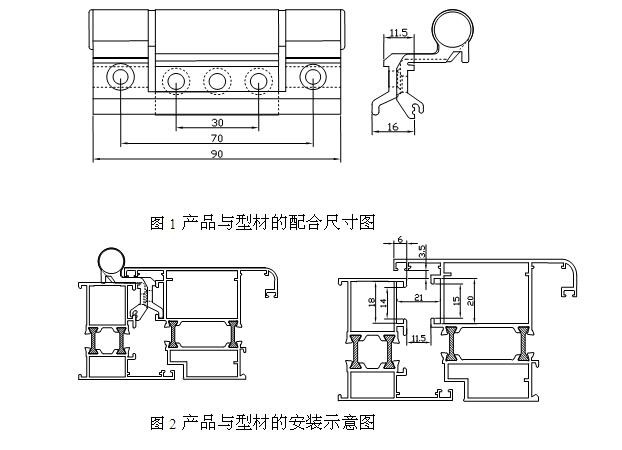

5.2产品与型材的配合尺寸、安装示意图
5.3适用范围
带欧标20槽口铝合金平开窗。
5.4结构特点
主体采用铝合金，两端通过不锈钢轴心固定，中间安装耐磨的尼龙套，并采用压紧式固定调节及镙丝加固。表面采用纯聚酯粉末喷涂。
5.5性能特点
产品结构简单，安装方便，转动灵活，最大承重70kg，开启次数达5万次后，仍能正常使用。
5.6安装要求
用M5不锈钢镙丝将合页(铰链)与扣板收紧固定在门框和门扇上，不得松动。
5.7 委员会组织的实际检测结果
力学性能测试结果：
窗上部合页(铰链)承受1650N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量60kg，并附加悬端外力作用后，窗扇自由端竖向位置变化值为0.80mm，试件无变形、无破损，启闭正常。转动力最大值3N。反复启闭30000次后，窗扇自由端竖直方向变化值为0.82mm，试件无变形和损坏。悬端吊重试验后，窗扇未脱落，通过重物的自由落体进行窗扇撞击洞口试验，反复3次后，窗扇未脱落，通过重物的自由落体进行窗扇撞击障碍物试验后，反复3 次后，窗扇未脱落。

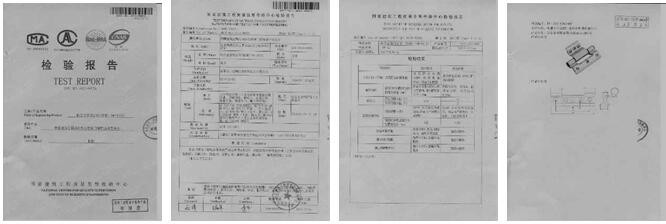

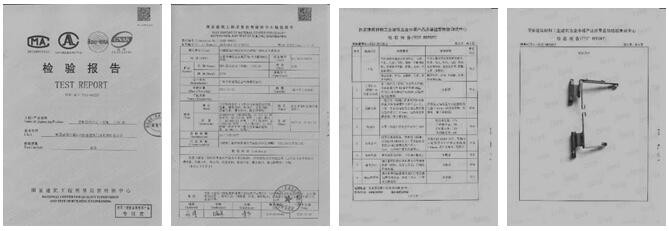

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
6.铝合金窗用合页(铰链)(产品型号：CJ4)
生产厂家：广东坚朗五金制品股份有限公司

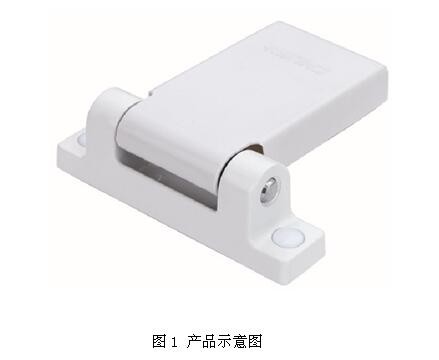

6.1产品示意图
6.2产品外观尺寸图、与型材的配合尺寸及安装示意图
6.3适用范围
本产品适用于标准欧标C型槽口内平开窗。
6.4结构特点
本产品基体采用优质铝合金挤压型材。扇合页与框合页之间装有耐磨尼龙套，可避免金属间的磨损。表面采用纯聚酯粉末喷涂。该合页安装方便，无需其他的辅助工具预先打孔，可直接将合页安装在型材上，锁紧螺钉即可;且产品不分左右，实用性强。
6.5性能特点
产品结构合理，安装方便，转动平稳、灵活，最大承重可达55KG。反复启闭3万次循环后，启闭功能正常，部件无变形或损坏现象。
6.6安装要求
合页安装时，先将合页夹紧块放入槽口(夹紧块有毛刺一边靠室内)并拧上锁紧螺钉，接着拧上十字槽沉头螺钉，最后调节好框扇间距并锁紧各螺钉。
6.7 委员会组织的实际检测结果
力学性能测试结果：
窗上部合页(铰链)承受1400N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量50kg，并附加悬端外力作用后，窗扇自由端竖向位置变化值为0.80mm，试件无变形、无破损，启闭正常。转动力最大值5N。反复启闭30000次后，窗扇自由端竖直方向变化值为0.84mm，试件无变形和损坏。悬端吊重试验后，窗扇未脱落，通过重物的自由落体进行窗扇撞击洞口试验，反复3次后，窗扇未脱落，通过重物的自由落体进行窗扇撞击障碍物试验后，反复3 次后，窗扇未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
7.塑料窗用合页(铰链)(产品型号：HNC.B)
生产厂家：广东合和建筑五金制品有限公司

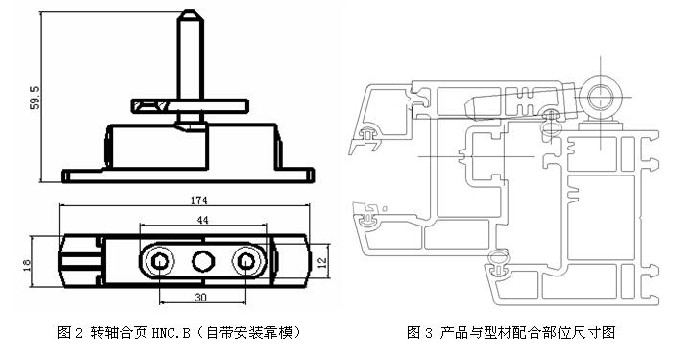

7.1产品示意图
7.2 产品与型材的配合尺寸、安装示意图
7.3 适用范围
适用于带标准U型槽口的内平开窗。
7.4 结构特点
产品材料选用优质碳素结构钢，无须割密封胶条，适用不同厚度的密封胶条，安装简便，安全可靠。
7.5 性能特点
该产品最大的承重60kg，经过30000次反复启闭测试，部件无变形，启闭功能正常。产品表面为镀环保锌，耐腐蚀性强。
7.6 安装说明
(1)用自带的安装靠模在型材的相关位置加工好安装孔位。
(2)然后用自攻螺钉将合页安装固定在框扇型材上。
7.7 委员会组织的实际检测结果
力学性能测试结果：
窗上部合页(铰链)承受1650N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量60kg，并附加悬端外力作用后，窗扇自由端竖向位置变化值为0.60mm，试件无变形、无破损，启闭正常。转动力最大值8N。反复启闭30000次后，窗扇自由端竖直方向变化值为0.64mm，试件无变形和损坏。悬端吊重试验后，窗扇未脱落，通过重物的自由落体进行窗扇撞击洞口试验，反复3次后，窗扇未脱落，通过重物的自由落体进行窗扇撞击障碍物试验后，反复3 次后，窗扇未脱落。

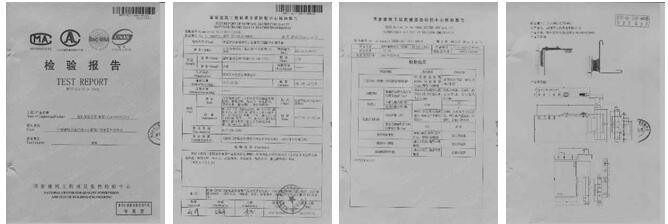

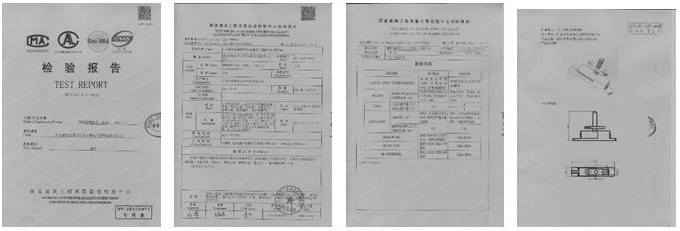

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
8.塑料窗用合页(铰链)(产品型号：HNC.11A+HNC.32C)
生产厂家：广东合和建筑五金制品有限公司

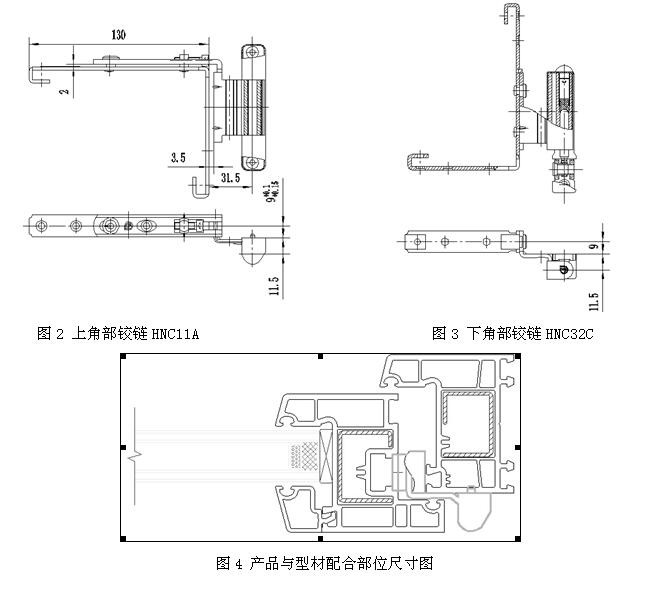

8.1产品示意图
8.2 产品与型材的配合尺寸、安装示意图
8.3 适用范围
适用于带标准U型槽口的内平开窗。
8.4 结构特点
产品材料选用优质碳素结构钢及锌合金，合页扇边与转轴之间装有耐磨的尼龙衬套。合页具有三维可调功能，安装简便，安全可靠。
8.5 性能特点
该产品最大的承重45kg，经过30000次反复启闭测试，部件无变形，启闭功能正常。产品表面为镀环保锌，耐腐蚀性强。
8.6 安装适用说明
(1)用自带的安装靠模在型材的相关位置加工好安装孔位。
(2)然后用自攻螺钉将合页安装固定在框扇型材上。
8.7 委员会组织的实际检测结果
力学性能测试结果：
窗上部合页(铰链)承受1300N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量40kg，并附加悬端外力作用后，窗扇自由端竖向位置变化值为1.26mm，试件无变形、无破损，启闭正常。转动力最大值12N。反复启闭30000次后，窗扇自由端竖直方向变化值为1.56mm，试件无变形和损坏。悬端吊重试验后，窗扇未脱落，通过重物的自由落体进行窗扇撞击洞口试验，反复3次后，窗扇未脱落，通过重物的自由落体进行窗扇撞击障碍物试验后，反复3 次后，窗扇未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
9.铝合金门用合页(铰链) (产品型号：SHJ59)
生产厂家：浙江兴三星五金有限公司

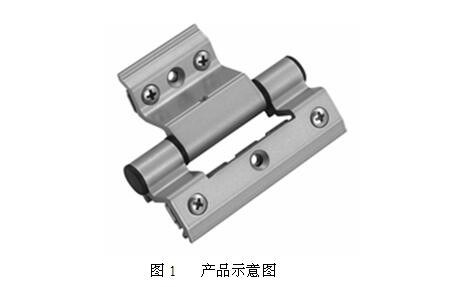

9.1产品示意图
9.2 产品外形图、与型材配合安装示意图
9.3适用范围
适用于型材上带有标准C型槽口的内平开门窗。
9.4结构特点
合页轴套采用优质的聚酰胺材质，具有良好的耐磨性能。合页采用夹块式设计，安装拆卸方便。
9.5安装要求
合页采用夹块式安装设计，安装位置在竖直方向上距离扇槽口150~200mm，上下各安装一个。第3个合页安装在上方合页下面150~200mm处。
安装方式：
(1)将扇夹紧块卡入扇槽口中，用M5X9十字槽沉头螺钉将扇合页固定在扇型材上。
(2)将框夹紧块卡人扇槽口中，用M5X9十字槽沉头螺钉将扇合页固定在扇型材上。
注意：扇夹块需组框前放入。
9.6 委员会组织的实际检测结果
力学性能测试结果：
门上部合页(铰链)承受900N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量90kg，并附加悬端外力作用后，门扇自由端竖向位置变化值为0.20mm，试件无破损，能正常启闭。转动力:开启过程中最大值8N，关闭过程中最大值10N。反复启闭100000次后，门扇自由端竖直方向变化值为0.42mm，试件无变化和损坏。悬端吊重试验后，门扇未脱落，通过重物的自由落体进行门扇撞击洞口试验，反复3次后，门扇未脱落，通过重物的自由落体进行门扇撞击障碍物试验后，反复3 次后，门扇未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
|
