本篇介绍的是2015年度建筑门窗配套件推荐产品中与传动锁闭器相关的内容：被推荐传动锁闭器的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。
共包括5个厂家的6个传动锁闭器。适用于平开铝合金、塑料门窗及满足其安装尺寸、性能的所有门窗。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。
1.连杆驱动式传动锁闭器 (产品型号：WTF200225)
生产厂家：亚萨合莱国强(山东)五金科技有限公司

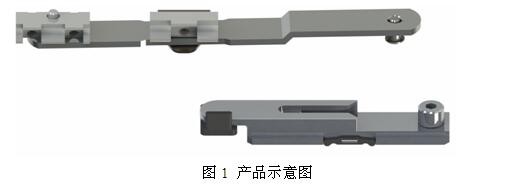

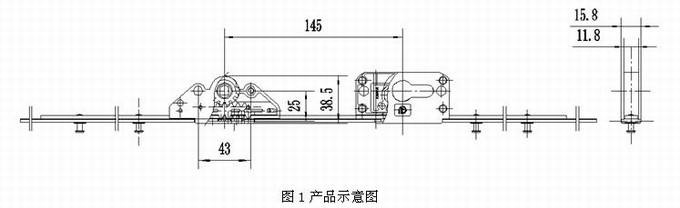

1.1 产品示意图

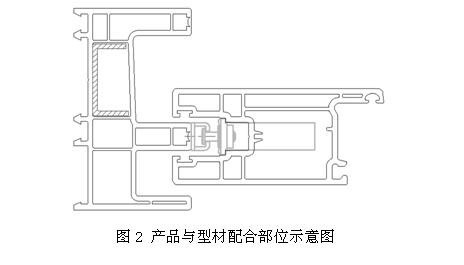

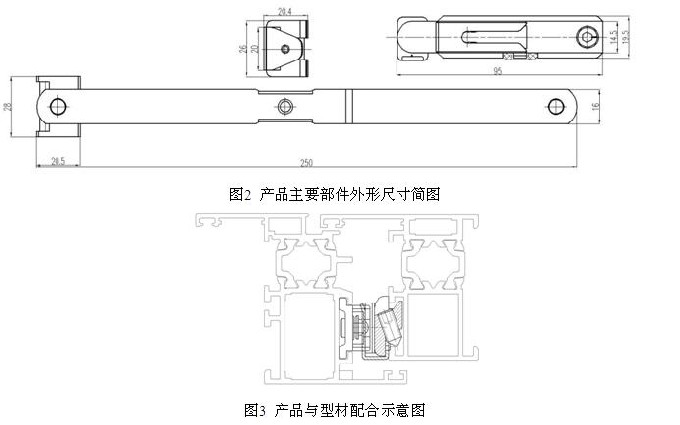

1.2产品主要部件外形尺寸、产品与型材配合示意图
1.3 适用范围
适用于铝合金欧标20槽型材;有多种配套五金系统，满足客户的不同需求。
1.4 结构特点
传动锁闭器采用连杆驱动。产品的微通风连杆采用优质不锈钢，销钉块、销块选用高强度锌合金压铸，不锈钢可调锁点可满足各种需求。
1.5 性能特点
该套五金产品具有平开、微通风两种开启功能，微通风开启可调节通风量大小，满足人们不同使用要求。该产品操作简单，只需通过转动执手即可实现微通风开启、平开开启与锁闭状态间的转换。五金部件具有儿童安全锁功能，使儿童在室内不易开窗。五金部件采用零污染绿色环保电镀工艺，具有良好的耐腐蚀性能。不锈钢可调锁点(±1.5mm)布局合理，有效满足门窗的气密性、水密性、抗风压性、保温隔热性要求，减少室内热量流失。在微通风——锁闭——平开——锁闭共25000个操作循环后，无松脱、扭曲，可正常使用。
1.6安装方法及使用说明
安装方法：
(1)安装五金部件前需在窗扇上加工出执手安装孔。
(2)使用铰链将框型材与扇型材连接固定好。
(3)按顺序将销钉块、传动杆、微通风销钉块插入扇槽口内，并安装固定好执手。
(4)将执手旋转到180°后，将微通风框上部件安装在窗框适当位置，使卡位铆钉下端据定位块开口槽上端1-2mm。
(5)将执手旋转到锁闭位置后，根据销钉块位置，确定销块安装位置。
(6)将助升垫及助升部件分别安装在框扇的合适位置。
使用说明：
将执手由0˚旋转至90˚，可使窗户开启至微通风状态，在此种状态下，既有效避免内开窗扇占用室内空间的弊端，又能够防止儿童撞头现象的发生;在此状态下将执手由90˚旋转至180˚，可增大微通风开启距离。在窗扇关闭状态时，将执手由0˚直接旋转至180˚，可使窗户开启至平开状态，在此种状态下，方便对窗户玻璃进行卫生清理。
1.7 委员会组织的实际检测结果
力学性能测试结果：
反复启闭试验：反复启闭30000个循环后，各构件未扭曲、未变形、能够正常使用;反复启闭前空载转动力为12N，反复启闭后转动力为25N，框扇间间距变化值为0.76mm。强度试验：齿轮驱动式传动锁闭器承受26 N·m力矩后，各零部件未断裂，未损坏;锁点、锁座承受1800N静力后，样品各零部件未断裂，未脱落。

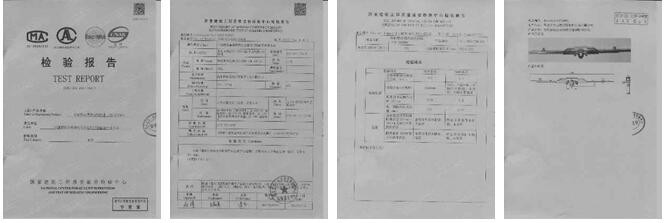

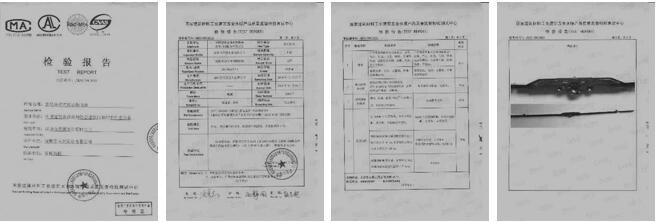

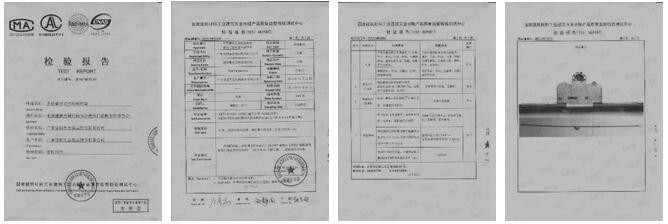

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2.齿轮驱动式传动锁闭器(产品型号：CH28B)
生产厂家：广东合和建筑五金制品有限公司

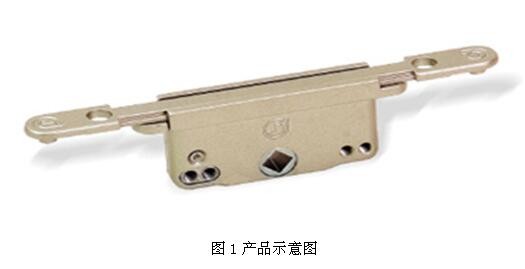

2.1 产品示意图

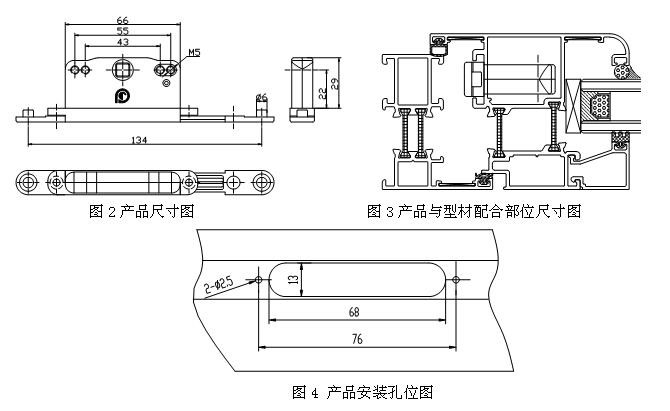

2.2 产品外形尺寸、产品与型材配合尺寸示意图
2.3 适用范围
本产品可应用于平开窗或平开门上。
2.4 结构特点
本产品优质锌合金压铸而成，传动齿轮及齿条使用锌合金精密铸造，配合较好，转动灵活。产品表面聚酯粉末喷涂处理。
2.5 性能特点
30000次启闭循环，各构件无扭曲无变形。承受26N.·m力矩的作用后，各零部件不断裂、无损坏;承受1000N静拉力作用后，各部件不断裂、脱落。
2.6 安装要求
确定锁盒与型材配合位置，按图4开孔图，铣出盒体安装位与螺钉位置，使用ST3.5×13 十字槽沉头自攻螺钉拧紧。
2.7 委员会组织的实际检测结果
力学性能测试结果：
反复启闭试验：反复启闭30000个循环后，各构件未扭曲、未变形、能够正常使用;反复启闭前空载转动力矩为1.14N·m，反复启闭后转动力矩为2.44N·m，框扇间间距变化值为0.56mm。强度试验：齿轮驱动式传动锁闭器承受26 N·m力矩后，各零部件未断裂，未损坏;锁点、锁座承受1800N静力后，样品各零部件未断裂，未脱落。

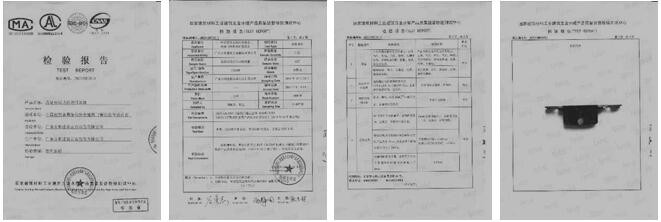

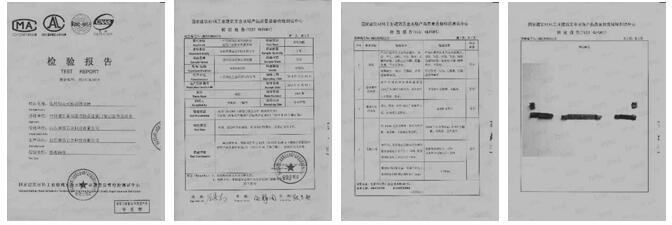

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
3.齿轮驱动式传动锁闭器(产品型号：BTM2501A-1680)
生产厂家：广东合和建筑五金制品有限公司
3.1 产品外形尺寸示意图
3.2产品与型材配合示意图
3.3 适用范围
适用于带标准U型槽口的推拉门。
3.4 结构特点
产品材料选用优质碳素结构钢及锌合金，通过执手操作带动驱动齿轮，齿轮驱动动杆带动锁点，从而实现启闭功能，同时增加钥匙锁闭功能。产品设计有多点偏心锁钉，安装简便，安全可靠。
3.5 性能特点
该产品经过30000次反复启闭测试后，各构件无扭曲，无变形，操作正常。且空载转动力矩不大于3N·M，反复启闭后转动力矩不大于10N·M。产品表面处理采用镀环保锌，耐腐蚀性强。
3.6 安装说明

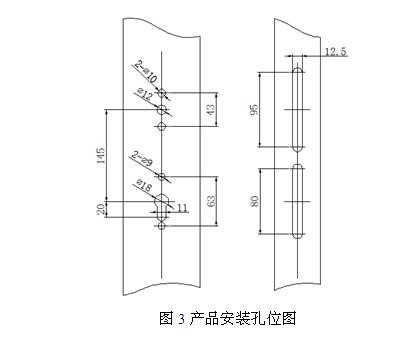

(1)组装门扇前按安装孔位图3在型材的相关位置加工好安装孔位。
(2)门扇组装完后，将传动锁闭器安装在型材上，并拧紧螺钉。
3.7 委员会组织的实际检测结果
力学性能测试结果：
反复启闭试验：反复启闭30000个循环后，各构件未扭曲、未变形、能够正常使用;反复启闭前空载转动力矩为1.8N·m，反复启闭后转动力矩为2.4N·m，框扇间间距变化值为0.56mm。强度试验：齿轮驱动式传动锁闭器承受26 N·m力矩后，各零部件未断裂，未损坏;锁点、锁座承受1800N静力后，样品各零部件未断裂，未脱落。

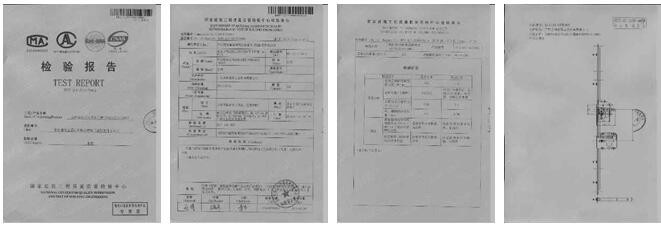

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
4.齿轮驱动式传动锁闭器(产品型号：PMCDQS04518)
生产厂家：广东坚朗五金制品股份有限公司
4.1产品示意图

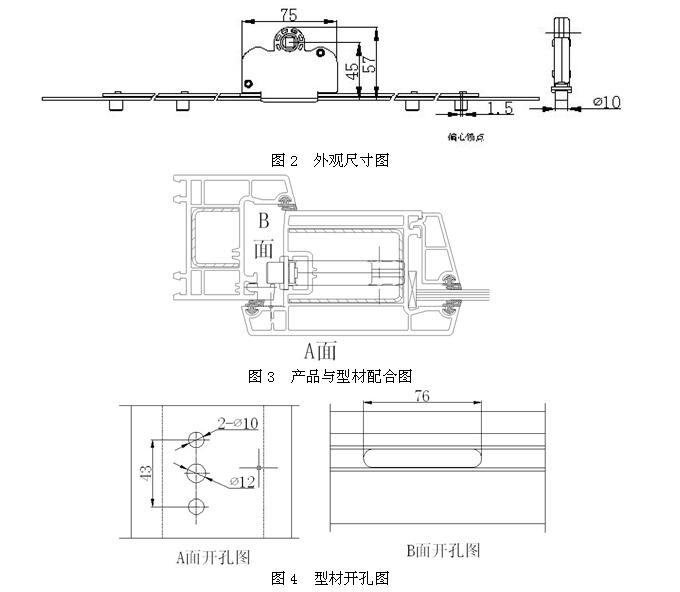

4.2产品外观尺寸图、与型材的配合示意图及型材开孔图
4.3适用范围
适用于标准欧式槽口的塑钢平开门。
4.4结构特点
本产品材料主要采用优质碳素钢、锌合金。通过执手操作带动驱动齿轮，齿轮驱动动杆带动锁点运动，从而实现启闭作用。表面电镀处理。
4.5性能特点
产品结构简单、实用，传动灵活、顺畅。空载转动力矩不大于3N·m，反复启闭后转动力矩不大于10 N·m。承受25N·m～26 N·m的力矩作用后，各部件无损坏，反复启闭3万次，启闭功能正常。
4.6安装要求
在扇型材的规定位置，在欧式槽内开76*12的槽，将传动器放入，用2个M5螺钉固定执手与传动器，用ST4.2*24自攻钉将传动器固定在扇型材上。
4.7 委员会组织的实际检测结果
力学性能测试结果：
反复启闭试验：反复启闭30000个循环后，各构件未扭曲、未变形、操作功能正常;反复启闭前空载转动力矩为2.68N·m，反复启闭后转动力矩为5.72 N·m，框扇间间距变化值为0.64mm。强度试验：齿轮驱动式传动锁闭器承受26 N·m力矩后，各零部件未断裂，未损坏;锁点、锁座承受1800N静力后，各部件无损坏。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
5.齿轮驱动式传动锁闭器 (产品型号：HK-S5019)
生产厂家：高要市田边铝门窗配件制造有限公司
5.1产品示意图
5.2产品外形尺寸，产品与型材配合示意图
5.3适用范围
适用于标准欧式槽口的塑料内平开窗。
5.4结构特点
传动锁闭器采用齿轮驱动，产品的定杆、动杆选用Q235A碳素结构钢，而传动部分齿轮采用精密压铸，锁盒选用强度较好的锌合金压铸，产品设计有多点偏心锁钉，安装简便，安全可靠。
5.5性能特点
该产品经过30000次反复启闭测试后，构件无扭曲，无变形，操作正常。且空载转动力矩不大于3N•M，反复闭启后转动力矩不大于10N•M。
5.6安装方法及使用说明

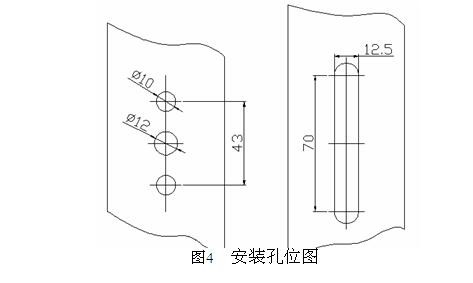

(1)组装门扇前按安装孔位图4在型材的相关位置加工好安装孔位。
(2)门扇组装完后，将传动锁闭器安装在型材上，并拧紧螺钉。
5.7 委员会组织的实际检测结果
力学性能测试结果：
反复启闭试验：反复启闭30000个循环后，各构件未扭曲、未变形、操作功能正常;反复启闭前空载转动力为1.4N·m，反复启闭后转动力为1.2 N·m，框扇间间距变化值为0.50mm。强度试验：齿轮驱动式传动锁闭器承受26 N·m力矩后，各零部件未断裂，未损坏;锁点、锁座承受1800N静力后，各部件无损坏。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
6.齿轮驱动式传动锁闭器(产品型号：JW-SBQ-N7.5)
生产厂家：深圳市天贸实业有限公司

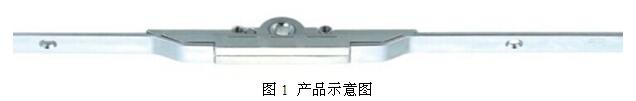

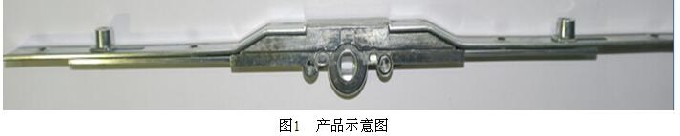

6.1产品示意图

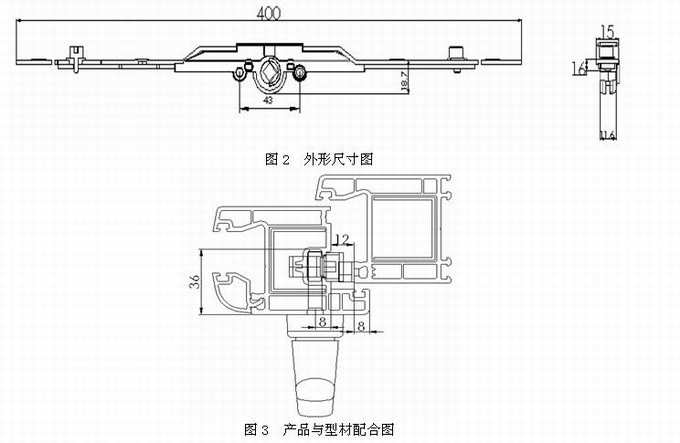

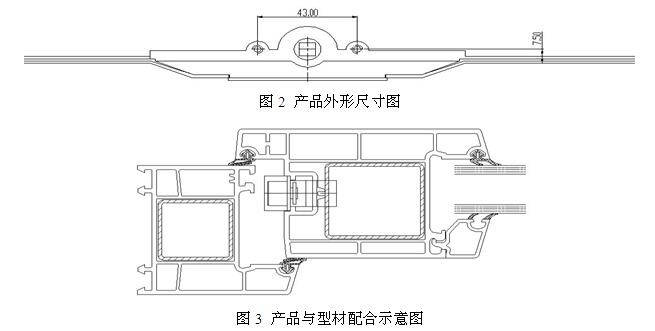

6.2产品外形尺寸、产品与型材配合示意图
6.3适用范围
适用与标准U型槽口的塑料平开窗。
6.4结构特点
本产品采用优质碳素钢材料制作，冲压成型，镀锌表面处理方式，传动器中心距为7.5mm，可实现单向传动，螺钉安装孔完全机械镦孔，通过调节偏心锁钉实现窗户压紧方向调整。
6.5性能特点
经寿命试验反复启闭25000次后，部件无损坏。销钉经轴向1800N拉力，径向1000N拉力后，部件无损坏。经26N•m扭力后部件无损坏。
6.6安装要求
在扇料的规定位置槽口内开槽，将传动器放入，用2个M5螺丝固定执手和传动器，并用ST4.2*24自攻钉将传动器固定在扇型材上。
6.7 委员会组织的实际检测结果
力学性能测试结果：
反复启闭试验：反复启闭30000个循环后，各构件未扭曲、未变形、操作功能正常;反复启闭前空载转动力为1.32N·m，反复启闭后转动力为4.26 N·m，框扇间间距变化值为0.62mm。强度试验：齿轮驱动式传动锁闭器承受26 N·m力矩后，各零部件未断裂，未损坏;锁点、锁座承受1800N静力后，各部件无损坏。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
|
