本篇介绍的是2015年度建筑门窗配套件推荐产品中与滑撑相关的内容：被推荐滑撑的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。
共包括3个厂家的3个滑撑。适用于铝合金及塑料平开窗、上悬窗及满足其安装尺寸、性能的所有窗户。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。
1.外平开窗用滑撑(产品型号：HPR/L22-14″)
生产厂家：浙江兴三星五金有限公司

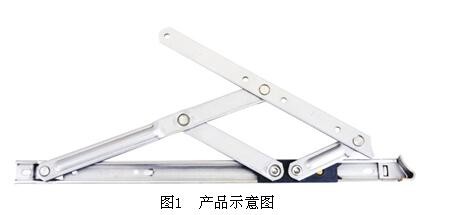

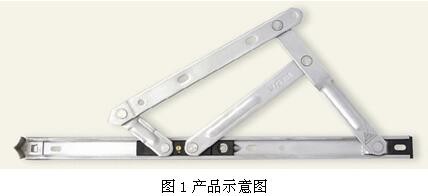

1.1 产品示意图

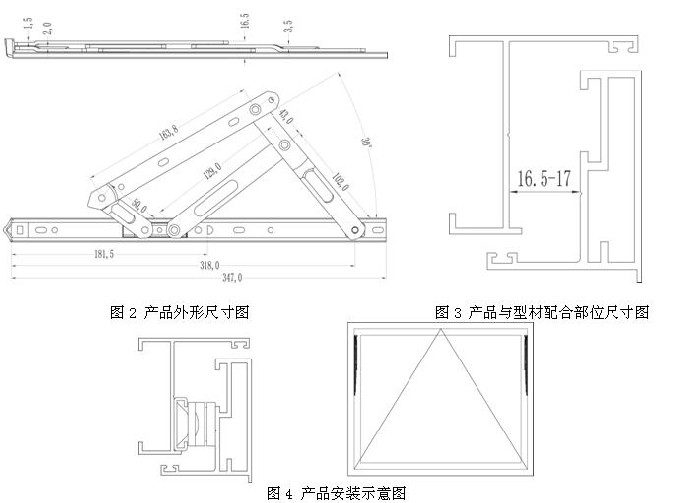

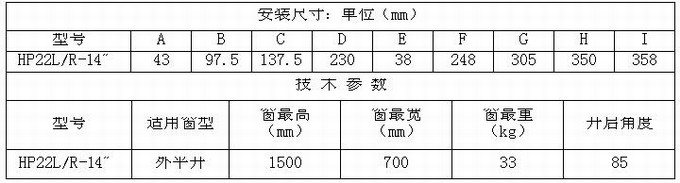

1.2 产品外形图、与型材配合安装示意图
1.3 适用范围
适用于铝合金外平开窗。
1.4 结构特点
本产品的滑块采用进口耐磨尼龙与不锈钢片注塑而成,其它选用304不锈钢制造。
1.5 性能特点
启闭力:外平开窗在0mm-300mm的开启范围内，启闭力不应大于40N，窗扇锁闭状态，在力的作用下安装滑撑的角部间隙变化值不大于0.5mm。反复启闭35000次，窗扇开启力不大于60N，强度实验后，窗扇不脱落，滑撑最大承载重量为33kg。
1.6 安装要求
采用不锈钢螺丝固定滑撑,使滑撑与窗扇及窗框紧密连接,不得松动,所有螺丝孔都必须拧上螺丝。安装时滑撑应靠边安装，窗框和窗扇之间的空间为 。
1.7 委员会组织的实际检测结果
测试产品规格：HPR/L22-14″ (承载重量：33kg)
力学性能测试结果：
自定位力为121N。启闭力试验：启闭力最大值为28N。间隙试验：窗角部扇、框间密封间隙变化值为0.05mm。刚性试验：窗扇关闭受300N阻力试验后，自定位力118 N，启闭力最大值为31N， 窗角部扇、框间密封间隙变化值0.07mm;窗扇开启到最大位置受300N力试验后，自定位力112 N，启闭力最大值为30N， 窗角部扇、框间密封间隙变化值为0.09mm;有定位装置的滑撑，开启到定位装置起作用的情况下受300N力试验后，自定位力108N，启闭力最大为33N，窗角部扇、框间密封间隙变化值为0.09mm;。反复启闭试验：反复启闭35000次后，启闭力最大值为52N，操作功能正常，各部件未损坏。强度试验：试验后，窗扇未脱落。悬端吊重试验：试验后，滑撑所有部件未脱落。

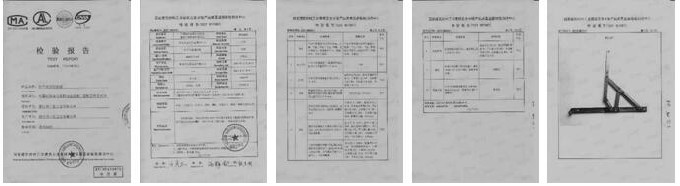

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2.外平开窗用滑撑(产品型号：HC450-16)
生产厂家：广东坚朗五金制品股份有限公司

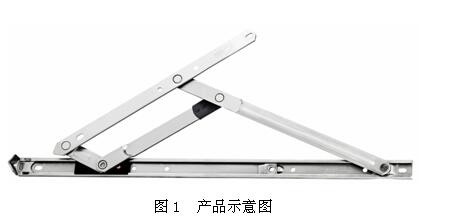

2.1 产品示意图

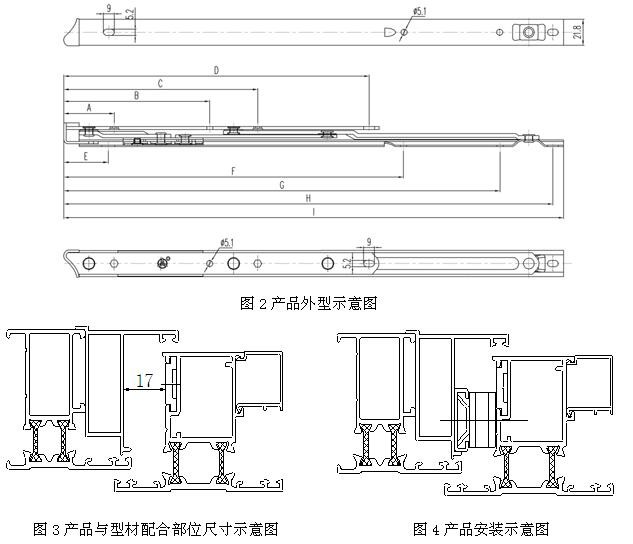

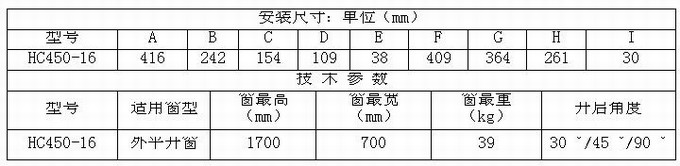

2.2产品与型材的配合尺寸、安装示意图
2.3适用范围
本产品适用于外平开窗。
2.4结构特点
(1)采用304优质不锈钢材制造，表面光滑平整。
(2)单支点结构，连杆采用了抗扭曲特殊设计，提高产品的抗拉强度与承重性能。
(3)滑轨采用专业成型机一次成型，滑撑各冲压件采用全自动冲压成型保证了制作精度和质量。
(4)滑撑垫圈多样化，可以满足多种不同规格型材。
(5)滑块下底面采用独特U型口设计，有效地避免了与螺钉发生碰撞，并且内嵌优质不锈钢，外部使用高强度具有优良自润滑性的工程塑料制造，有效保证了滑撑的强度和启闭的顺畅。
2.5性能特点
35000次反复启闭运动后，窗扇的启闭力不大于80N，滑撑所有零部件不松脱，仍能正常工作。
2.6安装要求
安装时滑撑应尽量靠近室外侧，包角应紧贴窗框型材，同时留好框扇空间距离，使框扇间隙均匀;采用ST4.2不锈钢自攻螺钉固定，在托臂和滑轨上所有的安装孔都打上螺钉，并注意有沉孔的地方必须使用沉头螺钉，其他地方使用盘头螺钉，保证滑撑安装牢固的可靠性。并调整好滑撑的自定位力。
2.7 委员会组织的实际检测结果
测试产品规格：HC450-16 (承载重量：39kg)
力学性能测试结果：
启闭力试验：启闭力为22N。间隙试验：窗角部扇、框间密封间隙变化值为0.12mm。刚性试验：窗扇关闭受300N阻力试验后，启闭力为20N， 窗角部扇、框间密封间隙变化值0.12mm;窗扇开启到最大位置受300N力试验后，启闭力为20N， 窗角部扇、框间密封间隙变化值为0.12mm。反复启闭试验：反复启闭35000次后，启闭力最大值为18N，操作功能正常，各部件未损坏。强度试验：试验后，窗扇未脱落。悬端吊重试验：试验后，滑撑所有部件未脱落。

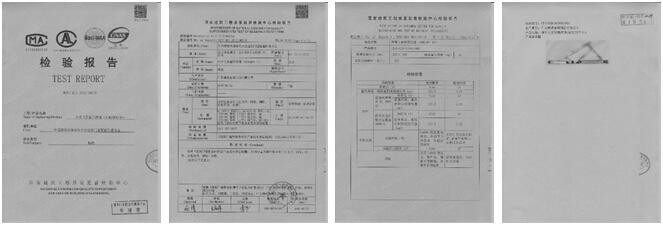

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
3.外开上悬窗用滑撑(产品型号：ACH22F#-14)
生产厂家：广东雄进金属制品有限公司
3.1 产品示意图
3.2产品与型材的配合尺寸、安装示意图
3.3适用范围
适用于铝合金上悬窗系列。
3.4 结构特点
主体采用不锈钢材质(304);滑块采用高硬度塑胶。
3.5 性能特点
产品摩擦能力强，强度高、滑动顺畅、耐磨;副承力点设计为滑动块，减少滑块受力;可调节角度，只需要把定位滑块调节至所需角度即可;打开窗户至所需角度而不会因重力而滑下，即窗户能保持在任何角度;经35000次严格开关测试后仍能操作正常，确保恒久耐用。
3.6 安装使用说明
必须采用长度合理的优质不锈钢平头自攻螺丝安装产品;在计算窗框与窗扇摩擦铰链活动空间高度尺寸时，应在摩擦铰链叠高尺寸上多1.2mm空间，这样安装启闭才会顺畅。
3.7保养方法
应经常清洁产品表面灰尘、污染物，经常在活动件上加润滑油;留意自攻螺钉有无生锈、松脱，发现应及时更换。
3.8 委员会组织的实际检测结果
测试产品规格：ACH22F#-14 (承载重量：50kg)
力学性能测试结果：
启闭力为31N。间隙试验：窗角部扇、框间密封间隙变化值为0.30mm。刚性试验：窗扇关闭受300N阻力试验后，启闭力为31N， 窗角部扇、框间密封间隙变化值0.32mm;窗扇开启到最大位置受300N力试验后，启闭力为30N， 窗角部扇、框间密封间隙变化值为0.32mm;反复启闭试验：反复启闭35000次后，启闭力为27N，操作功能正常，各部件未损坏。强度试验：试验后，窗扇未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
|
