本篇介绍的是2015年度建筑门窗配套件推荐产品中与撑挡相关的内容：被推荐撑挡的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。
共包括1个企业的1个撑挡，适用于上悬窗及满足其安装尺寸和性能的所有窗。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装要求由该产品生产企业提供。所抽检的产品，是通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并出具的检测报告。
1. 撑挡(产品型号：FCK-10″)
生产厂家：浙江兴三星五金有限公司

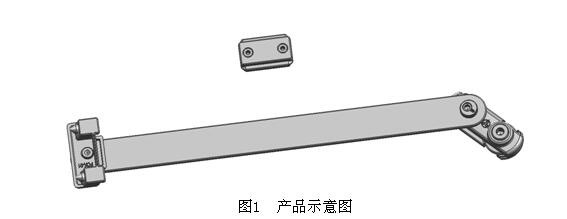

1.1 产品示意图

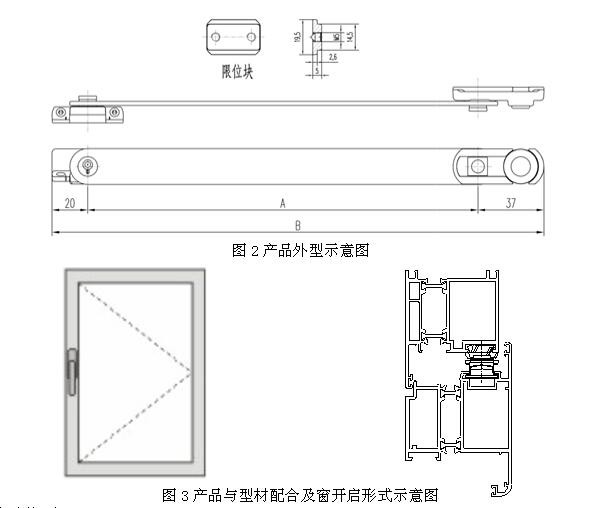

1.2 产品外形图及产品规格
1.3适用范围
适用于铝合金内、外平开窗，开启角度可达90°。
1.4结构特点
本产品主体采用的材料是304不锈钢和4-1#锌合金，锌合金表面采用镀铬，铆钉与紧定螺钉都是采用304不锈钢材料制造。采用卡盘式摩擦力调节，可调节范围大，调节的塑料采用尼龙加玻纤材质制造而成。
1.5性能特点
窗扇锁定力失效值416N,反复启闭10000次, 窗扇锁定力失效值410N。
1.6安装要求
采用M5X6和M5X14内六角锥端紧定螺钉固定，并转动铆钉调整好窗扇开启与关闭时的摩擦力大小。

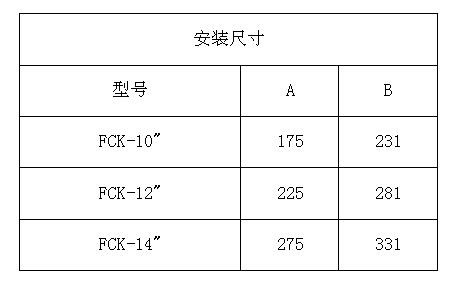

产品技术参数：
1.7 委员会组织的实际检测结果
力学性能测试结果：
锁定力失效值为118N;经15000次往复启闭后，锁定力失效值为89N。内平开窗用撑挡进行五次冲击试验后，撑挡不脱落。

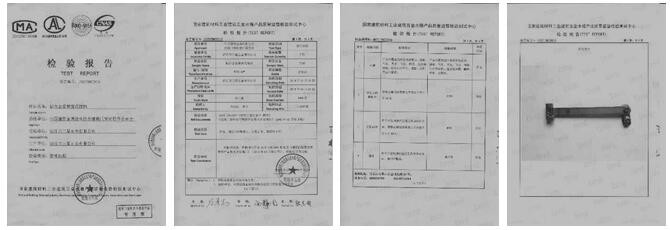

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
|
