本篇介绍的是2015年度建筑门窗配套件推荐产品中与滑轮相关的内容：被推荐滑轮的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。
共包括1个厂家的1个滑轮。适用于推拉门窗。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。
1. 窗用滑轮(产品型号：CL11)
生产厂家：广东坚朗五金制品股份有限公司

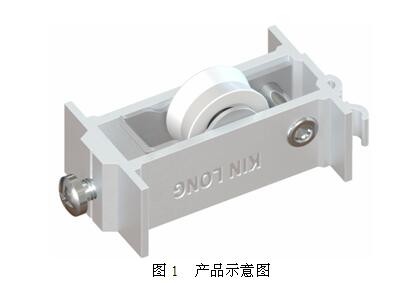

1.1 产品示意图

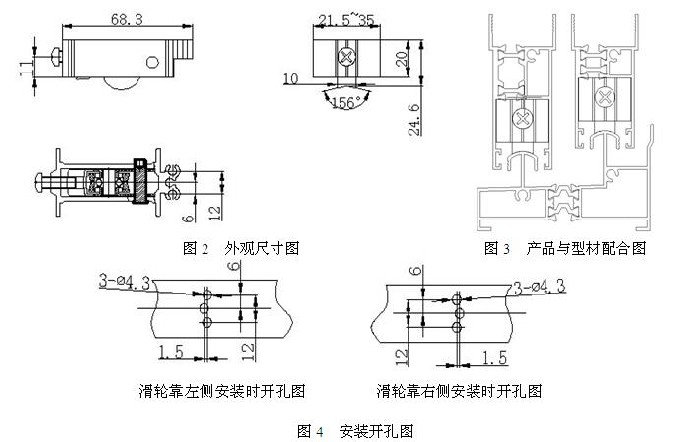

1.2产品外观尺寸图、与型材的配合示意图及型材开孔图
1.3适用范围
适用于多种规格推拉窗。
1.4结构特点
本产品材料主要采用优质铝合金、碳素钢。楔式调节结构设计，使得滑轮在高度调节上更加方便、简单。
1.5性能特点
滑轮承重40kg,轮体外表面径向跳动量不应不大于0.3mm,轮体轴向窜动量应不大于0.4 mm，启闭力应不大于40N,而反复启闭30000次，在承受1.5倍的承载重量时，启闭力应不大于100N。
1.6安装要求
在扇型材的规定位置，将滑轮放入，用ST4.2*20自攻钉将滑轮固定在扇型材上，该滑轮的有三个可选择的固定孔位，可以有效解决一些隔热型材因隔热断桥的存在而导致滑轮安装不牢靠的问题;通过滑轮调节扇的高度。
1.7 委员会组织的实际检测结果
滑轮运转平稳性试验：轮体外表面径向跳动量为0.20mm，轮体轴向窜动量为0.18mm。启闭力试验：启闭力为8N。反复启闭试验：按实际承载重量(40Kg)，反复启闭30000次后，轮体能正常滚动;承受1.5倍承载重量时，启闭力为36N。耐温性试验：在50℃环境中，承受1.5倍承载重量后，启闭力为26N;在-20℃环境中，承受1.5倍承载重量后，轮体未破裂，启闭力为25N。

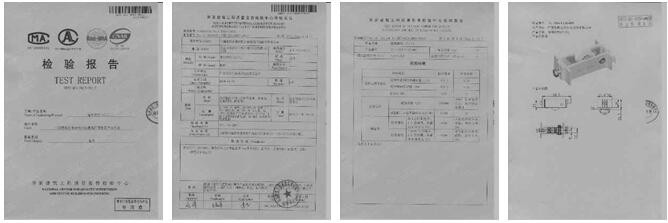

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
|
