本篇介绍的是2016年度建筑门窗配套件推荐产品中与内平开下悬五金系统相关的内容：被推荐内平开下悬五金系统的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。
共包括2个厂家的2套内平开下悬五金系统。适用于内平开下悬铝合金窗、铝木复合窗及满足其安装尺寸、性能的所有门窗。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装调整要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。
1.铝合金窗内平开下悬五金系统(产品型号：MPTT130紧扣式)
生产厂家：青岛立兴杨氏门窗配件有限公司

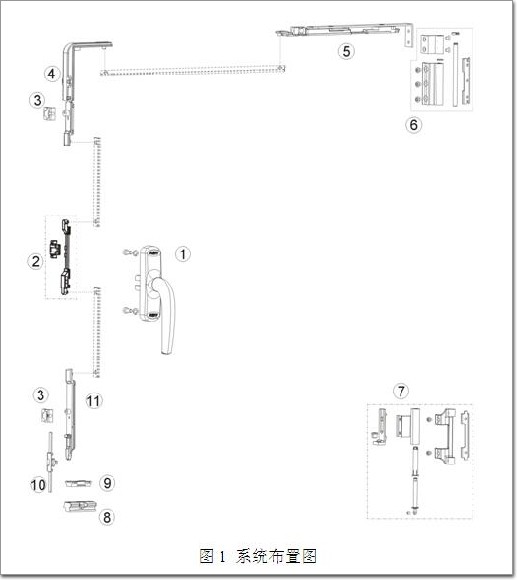

1.1系统布置安装示意图

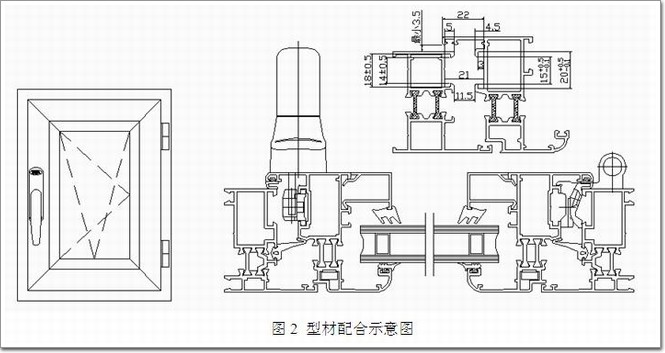

1.2产品适合型材与窗开启形式示意图：

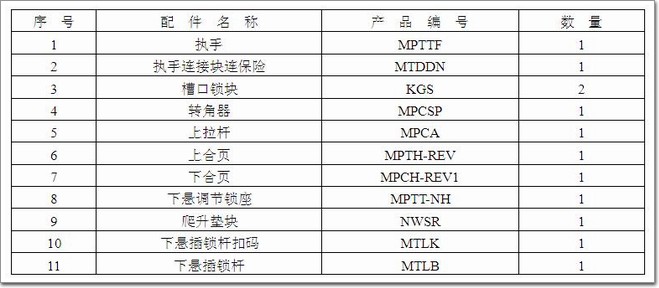

1.3系统配置表
1.4适用范围
适用于带欧式传动槽的铝合金内开窗上。
1.5系统特点
在五金系统的作用下，可实现先内平开后下悬。多点锁紧，锁钉采用偏心设计，使窗户可根据需要调节锁紧度。下部合页和上拉杆均为调节结构，通过适量的调节使窗户达到最佳的使用状态。采用保险开关可防止错误操作。
1.6性能特点
产品结构简单，安装方便，所有五金件除执手需开孔外，其它部件均无需开孔，可直接插入欧标槽中。窗户在内倾倒时，可得到适量的空气，又可节省空间及防盗功能，窗户在内平开时，可得到大量的新鲜空气和方便清洗窗户。窗扇最大可承重90Kg。在平开——锁紧——下悬——锁紧共15000个操作循环(共60000次)，后无松脱、扭曲，可正常使用。
1.7安装使用说明
(1)组件安装前先在窗扇型材上加工执手安装孔，并加工好欧槽铝杆及安装孔(φ6mm，其中心距型材边缘10mm)。
(2)按顺序将组件组合推入槽内。
(3)将执手转动90°置于平开位置，拔叉安插在执手连接块内，拧紧螺丝。
(4)将爬升垫块置入槽内适当位置。
(5)将上部合页，下部合页框边扇边分别装在窗框和窗扇上，用螺丝紧固。
(6)分别将内倾调节锁座和槽口锁块安装在窗框的适当位置。
(7)窗框与窗扇槽口平面之间的距离应保证在11.5~12mm之间。
1.8调整和润滑说明

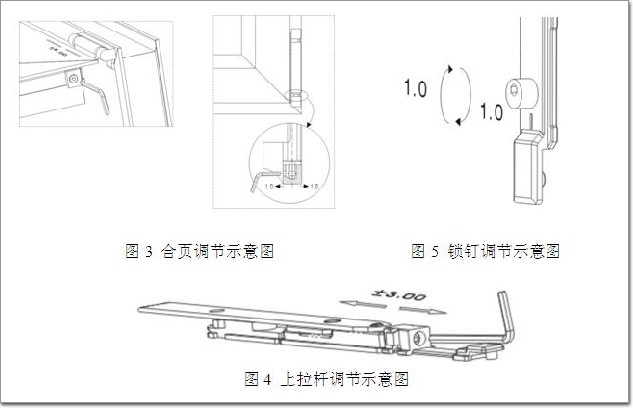

(1)合页安装简单，可以调节高低水平(±2mm)，左右调节(±1mm)。如图3：
(2)上拉杆可以调节窗扇顶部左右水平(±3mm)。如图4：
(3)锁钉为偏心设计，可调节窗锁紧度(±1mm)。如图5：
(4)润滑：转角器需加46号机油润滑。
1.9 委员会组织的实际检测结果
测试样品：承重量90kg，锁点数量2个，窗扇外围尺寸：1300mm(宽)×1200mm(高)。
力学性能测试结果：
上部合页承受静态荷载2450N，下部合页承受静态荷载5100N，试件未断裂。启闭力：平开状态下开启力14N，下悬状态下开启力120N;反复启闭1.5万个循环后，样品未损坏，仍保持操作功能正常,执手的转动力56N，框、扇间距变化值0.48mm，窗扇在平开位置关闭时，推入框内的最大作用力52 N;90°平开启闭性能试验10000个循环后，样品未损坏，保持操作功能正常，窗扇在平开位置推入框内的最大作用力为48N;锁点、锁座承受1800N力后无损坏;悬端吊重性能测试后，窗扇未脱落，合页仍连在边梃上;开启撞击性能测试后，窗扇未脱落，合页仍连在边梃上。

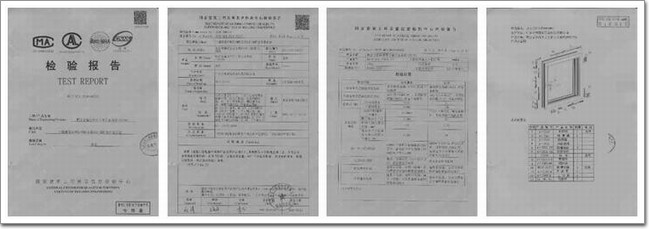

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2.建筑窗用内平开下悬五金系统(产品型号：NXC06)
生产厂家：广东合和建筑五金制品有限公司

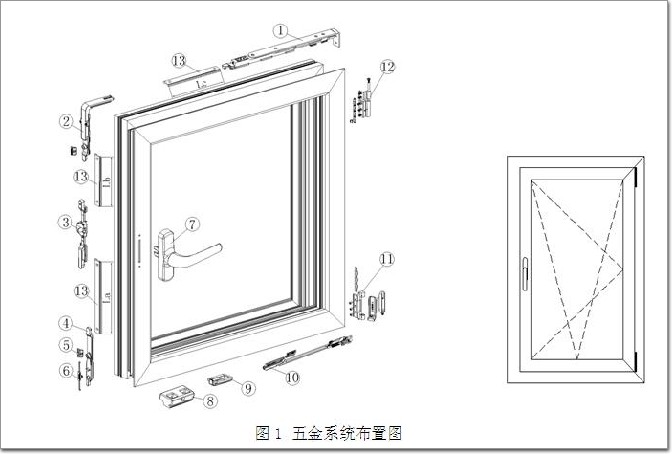

2.1系统布置安装示意图

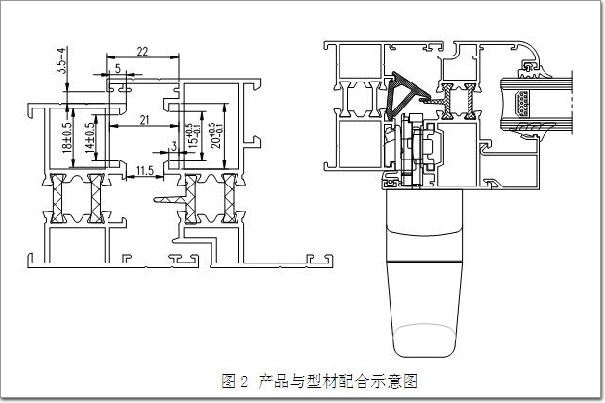

2.2 适用型材结构、产品与型材配合示意图

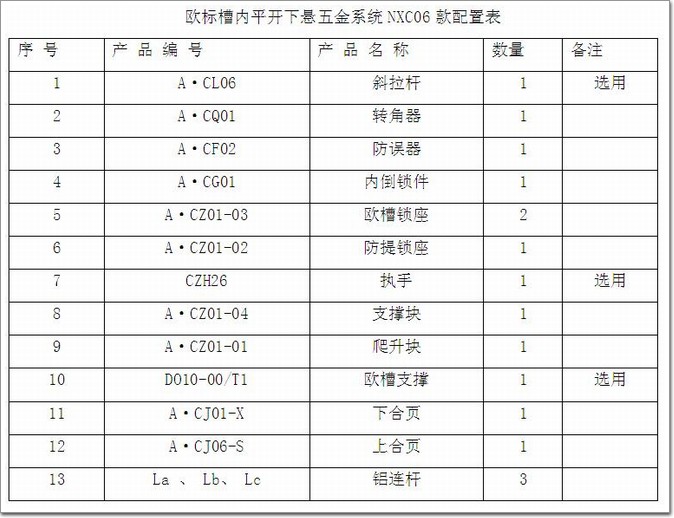

2.3 系统配置表
2.4 适用范围
本产品适用于欧标20槽口铝合金内开窗。
2.5 系统结构特点
在五金系统的作用下，能实现窗扇先内平开后内下悬状态。设计多点锁紧，锁钉采用偏心设计，使窗户可根据需要调节锁紧度。上部斜拉杆调整距离在±3mm，大于同行业多数同类产品，可使窗户达到最佳使用性能。下部合页也能调节，通过适量调节使窗户达到最佳使用状态，充分考虑了窗扇加工误差补偿。采用防误器可防止错误操作。
2.6 性能特点
产品结构严谨，安装方便，所有五金件除执手需开孔外，其它部件均无需开孔，可直接插入欧标槽中。选用上乘锌合金铸件、304不锈钢，确保更大承重和安全性能。窗扇内倒时能实现微通风，既节省空间又能防盗，而内平开功能可增大通风量也更方便窗扇清洗。
2.7 安装要求
(1)在窗扇型材加工好执手安装孔，根据窗扇规格制备相应的欧槽铝传动条;
(2)按顺序将构件组合推入扇20槽内，装好爬升块在扇上;
(3)执手处于平开状态安放，配合好传动杆后，将防误器套合，拧紧螺丝;
(4)挂窗扇，将上合页、下合页支承座套入窗框槽口并用螺钉连结紧固;
(5)将欧槽锁座、防提锁座、支撑座找好位置安装在框上;
(6)试启闭窗扇，微调至最佳。
2.8 产品调整说明

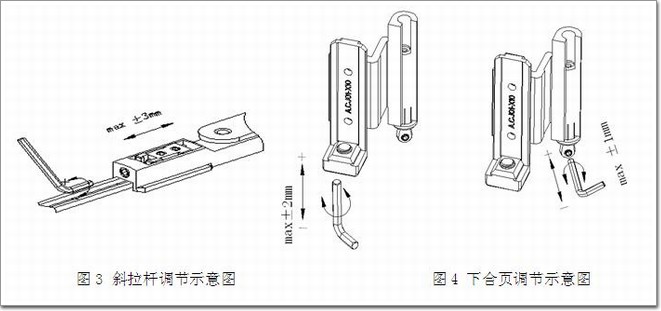

(1)斜拉杆位左右可调节±3mm，调整窗扇至合适，如图3所示;
(2)下合页左右可调节±1mm，上下可调节±2mm，调整窗扇至合适，如图4所示;

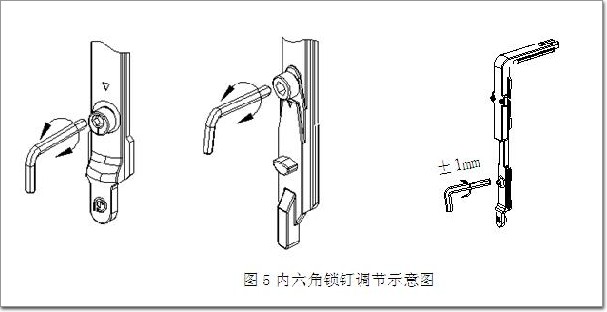

(3)内六角锁钉调节±1mm，调整窗扇密封性能合适，如图5所示;
2.9 委员会组织的实际检测结果
测试样品：承重量90kg，锁点数量2个，窗扇外围尺寸：1300mm(宽)×1200mm(高)。
力学性能测试结果：
上部合页承受静态荷载2450N，下部合页承受静态荷载5100N，试件未断裂。启闭力：平开状态下开启力11N，下悬状态下开启力138N;反复启闭1.5万个循环后，样品未损坏，仍保持操作功能正常,执手的转动力60N，框、扇间距变化值0.52mm，窗扇在平开位置关闭时，推入框内的最大作用力48 N;90°平开启闭性能试验10000个循环后，样品未损坏，保持操作功能正常，窗扇在平开位置推入框内的最大作用力为46N;锁点、锁座承受1800N力后无损坏;悬端吊重性能测试后，窗扇未脱落，合页仍连在边梃上;开启撞击性能测试后，窗扇未脱落，合页仍连在边梃上。

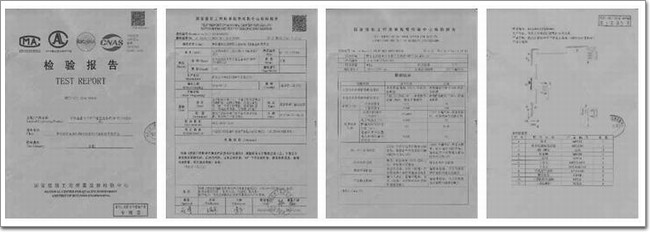

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
|
