本篇介绍的是2016年度建筑门窗配套件推荐产品中执手相关的内容：被推荐执手的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。
共包括5个厂家的6个执手。适用于铝合金、塑料、木内平开下悬窗，铝合金、塑料、木平开门窗，铝合金、塑料、木推拉门窗，幕墙上悬窗及满足其安装尺寸、性能的所有门窗。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装调整要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。
1.传动机构用方轴插入式执手(产品型号：UN28-148)
生产厂家：浙江瑞德五金建筑有限公司

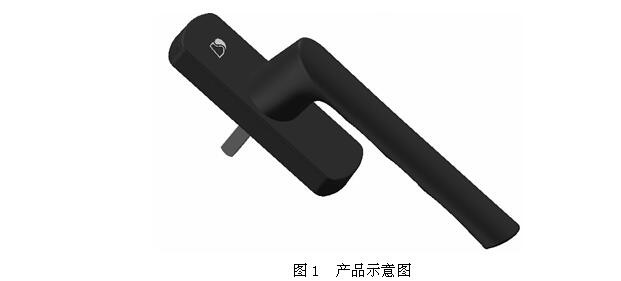

1.1产品示意图

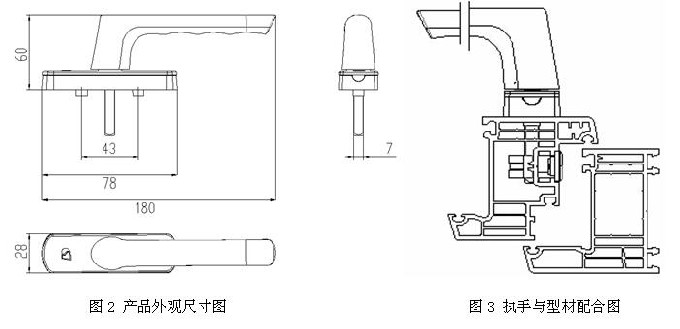

1.2产品外观尺寸、与型材的配合示意图
1.3 适用范围
适用于塑料内平开窗及内平开下悬门窗，铝合金外平开窗。
1.4 结构特点
执手手柄选用优质的铝合金材料压铸成型，座选用高强度聚甲醛材料。外观优雅美观，手感舒适、转动灵活。安装方便。
1.5 性能特点
执手转动灵活。反复启闭3万次仍正常，部件部分无变形或损坏现象。
1.6 安装要求
首先将安装孔位在型材的相关位置加工好;再将执手安装在型材上，拧紧螺丝即可。
1.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.82N·m，操作力为36N。反复启闭30000个循环后，操作力矩1.08N·m，开启自定位位置与原设计偏差为3°10′、关闭自定位位置与原设计偏差为0°58′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移3°24′，执手在承受600N拉力作用后，执手柄最外端最大变化范围4.16mm。

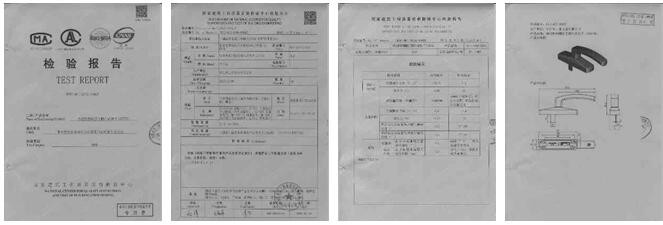

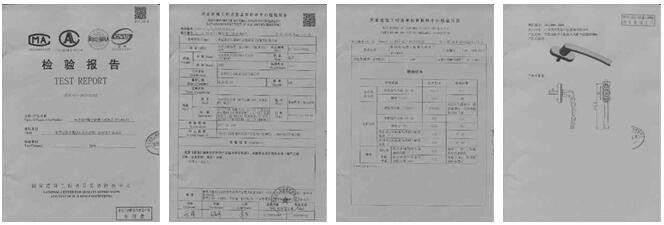

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2.传动机构用拨叉插入式执手(产品型号：ZB24A)
生产厂家：浙江坚铭建筑五金有限公司

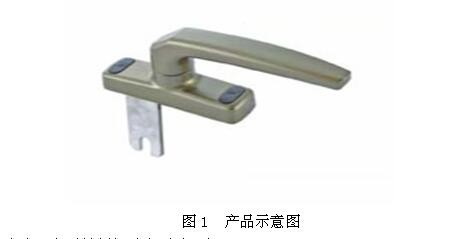

2.1产品示意图

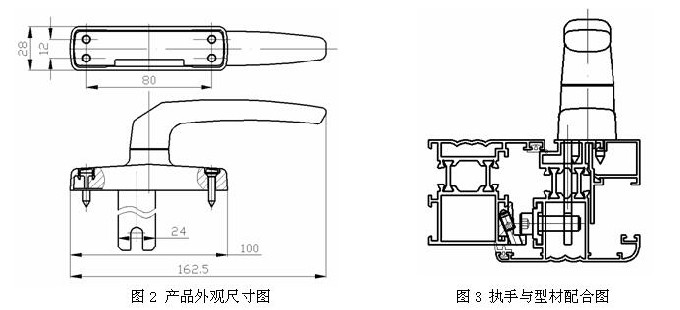

2.2产品外观尺寸、与型材的配合示意图
2.3适用范围
适用于铝合金外平开窗。
2.4结构特点
手柄及手柄座采用YL102材料压铸而成，造型优雅、手感舒适、轻便、转动灵活、声音清脆、安装方便。
2.5性能特点
该产品适合任何地区,不受气候影响，经过3万次拨动测试，25N.m扭矩测试及600N拉力测试，手柄转动正常，零部件完好无损，开启灵活。该产品铝合金件表面涂层为热固性饱和聚酯粉末涂层，涂层厚度为40μm-120μm,符合GB/T10125等相关标准。
2.6安装方法
按螺钉孔距和拨叉位置在型材的相关位置加工好安装孔位，拧入自攻螺钉即可。
2.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.96N·m，操作力为39N。反复启闭30000个循环后，操作力矩1.32N·m，开启自定位位置与原设计偏差为2°48′、关闭自定位位置与原设计偏差为2°58′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移2°56′，执手在承受600N拉力作用后，执手柄最外端最大变化范围0.14mm。

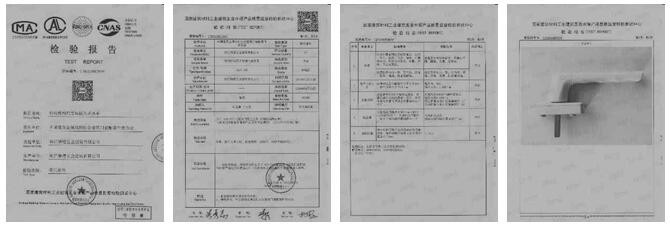

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
3.传动机构用拨叉插入式执手(产品型号：SZ57B)
生产厂家：浙江兴三星五金有限公司
3.1产品示意图

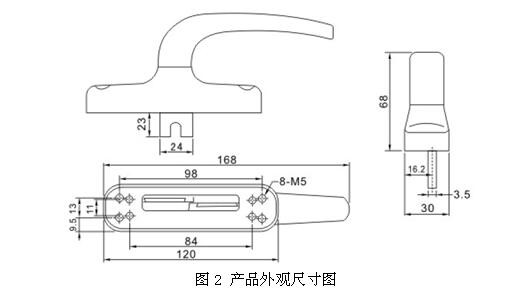

3.2产品外观尺寸、与型材的配合示意图
3.3适用范围
适用于内平开窗。
3.4结构特点
执手手柄选用压铸铝合金材料，执手传动部件采用锌合金高压压铸而成。外观简洁，大方，转动灵活，启闭时手感极佳，安装方便。表面采用纯聚酯型粉末喷涂处理
3.5性能特点
反复启闭30000次循环试验后，空载操作力小于40N，操作力矩小于2N•m。开启关闭自定位位置与原设计位置偏差小于5°。传动机构用执手在26N•m力矩的作用下，各部件无损坏，执手手柄轴线位置偏移小于5°。传动机构用执手在承受600N拉力作用后，执手柄最大端最大永久变形量小于5mm。
3.6安装要求
首先确定执手的安装位置，在型材上铣出拨叉槽，钻好2个φ5.5的孔，放入执手，用2颗M5X10内六角圆柱头螺钉固定执手即可。
3.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.3N·m，操作力为26N。反复启闭30000个循环后，操作力矩1.2N·m，操作力24N，开启自定位位置与原设计偏差为0°54′、关闭自定位位置与原设计偏差为0°58′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移1°20′，执手在承受600N拉力作用后，执手柄最外端最大变化范围2.3mm。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
4.传动机构用拨叉插入式执手(产品型号：CZS132)
生产厂家：广东坚朗五金制品股份有限公司

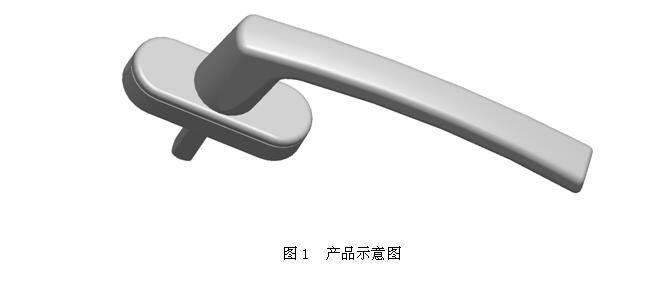

4.1产品示意图
4.2产品外观尺寸图、与型材的配合尺寸及安装示意图
4.3适用范围
本产品适用于外平开窗及幕墙上悬窗。
4.4结构特点
本产品基体采用优质铝合金、外观简洁、传动无噪音、坚固结实，旋盖式安装结构方便客户的安装、大大缩短了执手的安装时间、提高了执手的安装效率。表面采用纯聚酯粉末喷涂。
4.5性能特点
执手安装牢固可靠，强度高。反复启闭30000个循环后，使用功能正常，无变形损坏现象。
4.6安装要求
先确定执手的安装位置，在扇型材上铣出图中所示的销轴槽，按图中定位尺寸并钻出2个Φ7.1 的孔后，将铆螺母固定在两个孔上，再将执手螺钉孔对准两个铆螺母孔、再用M5的十字沉头螺钉固定后旋转执手座盖将执手座盖住即可。
4.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.26N·m，操作力为25N。反复启闭30000个循环后，操作力矩0.96N·m，开启自定位位置与原设计偏差为2°08′、关闭自定位位置与原设计偏差为2°12′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移2°08′，执手在承受600N拉力作用后，执手柄最外端最大变化范围4.84mm。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
5.传动机构用方轴插入式执手(产品型号：PZSW006)
生产厂家：广东坚朗五金制品股份有限公司

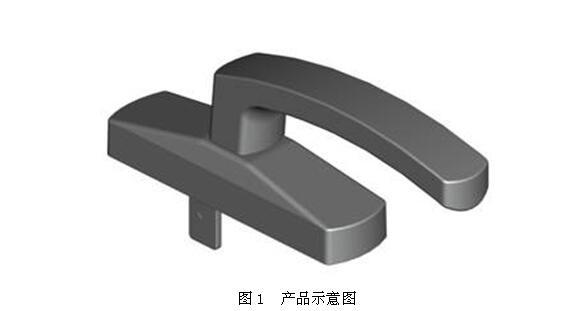

5.1产品示意图

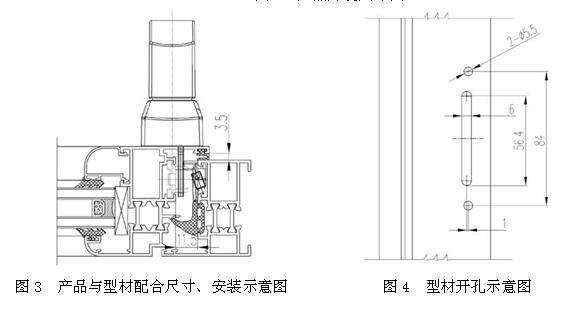

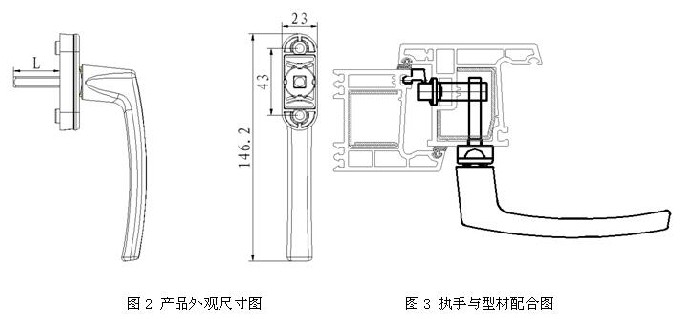

5.2产品外观尺寸、与型材的配合、型材开孔示意图
5.3适用范围
适用于欧标U槽口的塑钢、纯木、铝木复合等平开门、窗，推拉门、窗。
5.4结构特点
本产品主要采用优质铝合金压铸，表面采用纯聚酯粉末喷涂;外形不仅美观大方，而且手感好、定位准确。执手外观颜色多样化，可根据不同的需求选择。与中心距为25的传动器配合使用，适用于大型腔体的外平开窗型。结构强度高，安全可靠。
5.5性能特点
(1)执手转动灵活，定位准确，安装方便;
(2)反复启闭3万次，使用功能正常，部件无变形或损坏现象;
(3)空载操作力不大于40N，操作力矩不大于2N·m。
5.6安装要求

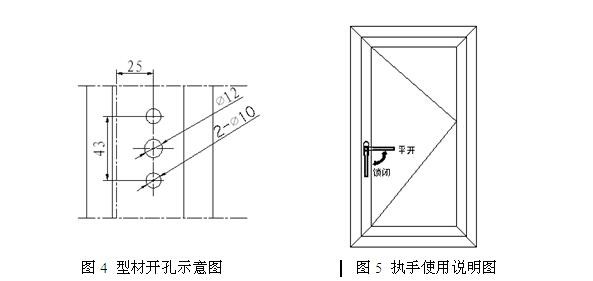

在扇型材正面按照图4的执手开孔图开好安装孔，放入执手，转动装饰盖，使螺钉孔外露，用M5十字沉头螺钉将其与传动器固定好，再使装饰盖复位。
5.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为2.0N·m，操作力为40N。反复启闭30000个循环后，操作力矩1.9N·m，操作力38N，开启自定位位置与原设计偏差为0°56′、关闭自定位位置与原设计偏差为0°58′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移1°48′，执手在承受600N拉力作用后，执手柄最外端最大变化范围2.4mm。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
6.传动机构用拨叉插入式执手(产品型号：LAB005A)
生产厂家：金钢狼有限公司

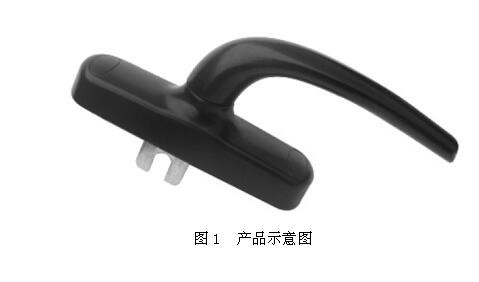

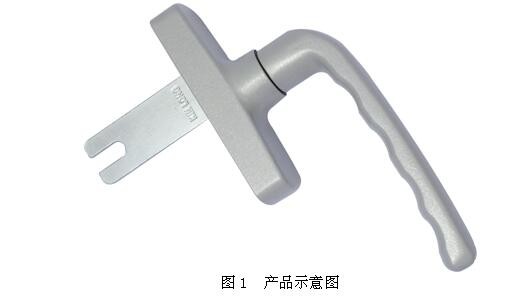

6.1产品示意图

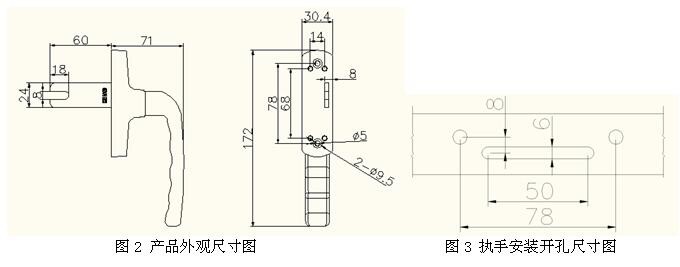

6.2产品外观尺寸、与型材的配合示意图
6.3 适用范围
适用于非标、欧标C槽口铝合金、铝木等平开门窗，推拉门窗。
6.4 结构特点
本产品主要采用优质铝合金压铸，表面采用粉末喷涂;外形不仅美观大方，而且手感好、定位准确。执手外观颜色多样化，可根据不同的需求选择。
6.5 性能特点
(1)执手转动灵活，定位准确，安装方便;
(2)反复启闭25000次，使用功能正常，部件无变形或损坏现象;
(3)空载操作力不大于40N，操作力矩不大于2N·m。
6.6 安装要求

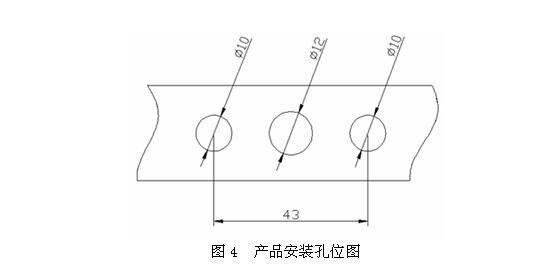

在扇型材正面按照图2的执手开孔图开好安装孔，放入执手，转动装饰盖，使螺钉孔外露，用M5十字沉头螺钉将其与传动器固定好，再使装饰盖复位。
6.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.8N·m，操作力为36N。反复启闭30000个循环后，操作力矩1.5N·m，开启自定位位置与原设计偏差为1°20′、关闭自定位位置与原设计偏差为1°。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移2°，执手在承受600N拉力作用后，执手柄最外端最大变化范围1.4mm。

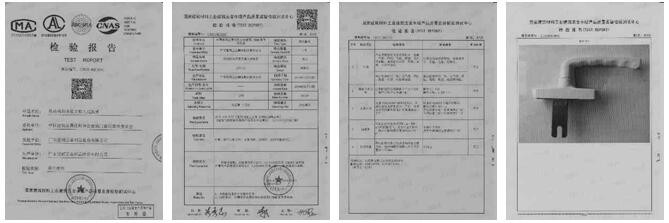

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
|
