本篇介绍的是2016年度建筑门窗配套件推荐产品中与合页(铰链)相关的内容：被推荐合页的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。
共包括6个厂家的6个合页。适用于铝合金、塑料平开门窗及满足其安装尺寸、性能的所有门窗。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装调整要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。
1.铝合金门用合页(铰链)(产品型号：JX67A)
生产厂家：广东合和建筑五金制品有限公司

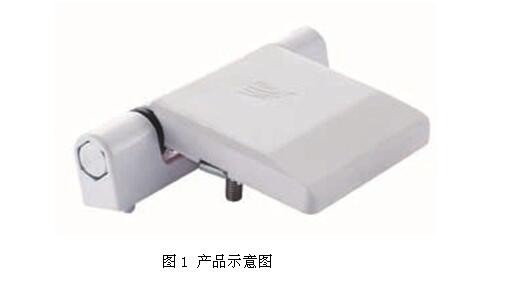

1.1产品示意图

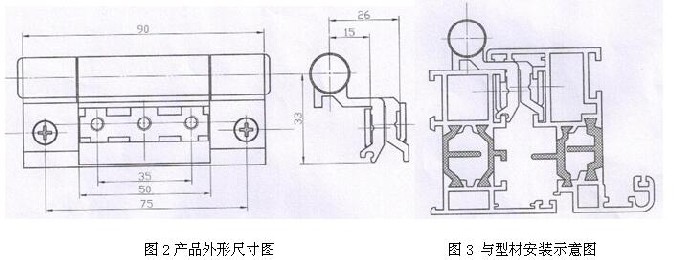

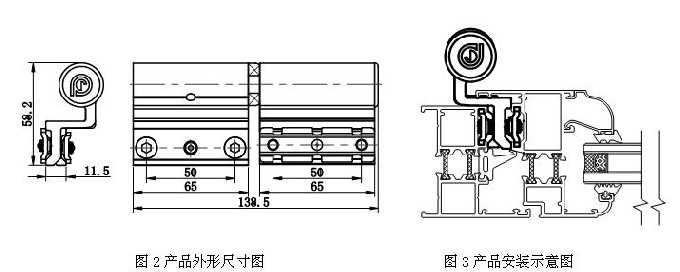

1.2产品与型材的配合尺寸、安装示意图
1.3 适用范围
适用于欧标20槽铝合金平开门。
1.4 结构特点
合页采用夹持式原理设计，主体材料为挤压铝合金;轴为不锈钢304;偏心轴套为耐磨尼龙;合页中间孔采用M6*14内六角锥端紧定螺钉进行加固，提高了门的安全性;压片采用优质不锈钢304材料冲压成型，独特的边缘毛刺型设计，确保与型材的抓合力更强、更好;具有二维可调功能，有效解决了门在安装时出现的密封性及搭接量等问题，采用分体式结构，安装维修方便，无需拆卸合页或门扇即可对偏心轴套进行调节。
1.5 性能特点
产品结构简单，安装方便，转动灵活，最大承重120kg，反复开启闭达10万次后，门扇自由端竖直方向位置的变化不大于2mm，试件无严重变形或损坏现象。
1.6 安装要求
(1)用M6*12内六角不锈钢螺钉将合页与组角前放入的不锈钢压片紧固在门框和门扇上，不得松动。
(2)再用M6*14的内六角锥端紧定螺钉把框压片和扇压片分别固定到门框和门扇上。
1.7 调节方法
通过调整偏心轴套，可调整门扇在门框内的侧向移动间隙±2.5mm。
1.8 委员会组织的实际检测结果
力学性能测试结果：
门上部合页(铰链)承受1150N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量120kg，并附加悬端外力作用后，门扇自由端竖向位置变化值为1.28mm，试件无破损，能正常启闭。转动力:开启过程中最大值9N，关闭过程中最大值8N。反复启闭100000次后，门扇自由端竖直方向变化值为1.72mm，试件无变化和损坏。悬端吊重试验后，门扇未脱落，通过重物的自由落体进行门扇撞击洞口试验，反复3次后，门扇未脱落，通过重物的自由落体进行门扇撞击障碍物试验后，反复3 次后，门扇未脱落。

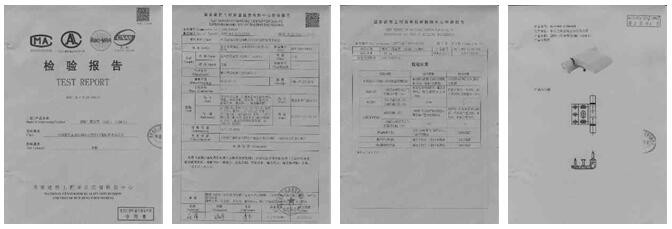

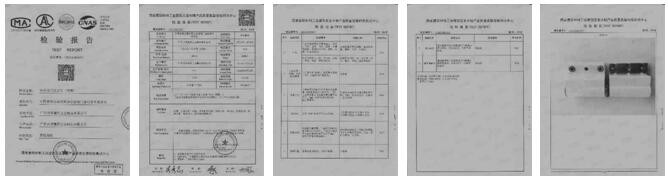

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2.铝合金窗用合页(铰链)(产品型号：C20-YCJL)
生产厂家：浙江瑞德五金建筑有限公司

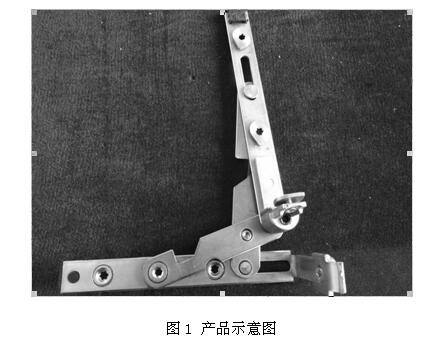

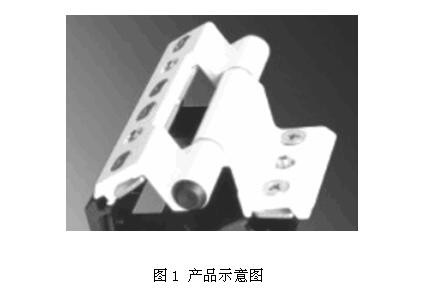

2.1产品示意图
2.2产品与型材的配合尺寸、安装示意图
2.3 适用范围
用与C20(扇15/20，框14/18)槽口的铝型材平开窗：扇高：1200～1600mm;扇宽:400～800mm;重量≤60kg。
2.4 结构特点
选用优良的(304)不锈钢制造;该铰链利用自带夹紧片与型材连接，无需螺钉固定;避免了在型材上打孔从而导致的型材破坏及螺钉松动，连接更加牢固。
2.5 性能特点
安装方便快捷，牢固度强;开启与闭合灵活、可以调节窗户的密封性与搭肩量;可反复启闭3万次。
2.6 安装要求
利用铰链上的不锈钢夹紧片与型材连接，安装时将不锈钢夹紧片放入型材槽口中，然后利用扳手将不锈钢夹紧片旋转90°即可安装牢固。
2.7 委员会组织的实际检测结果
力学性能测试结果：
窗上部合页(铰链)承受1650N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量60kg，并附加悬端外力作用后，窗扇自由端竖向位置变化值为0.82mm，试件无破损，能正常启闭。转动力:开启过程中最大值10N，关闭过程中最大值8N。反复启闭30000次后，窗扇自由端竖直方向变化值为1.20mm，试件无变化和损坏。悬端吊重试验后，窗扇未脱落，通过重物的自由落体进行窗扇撞击洞口试验，反复3次后，窗扇未脱落，通过重物的自由落体进行窗扇撞击障碍物试验后，反复3 次后，窗扇未脱落。

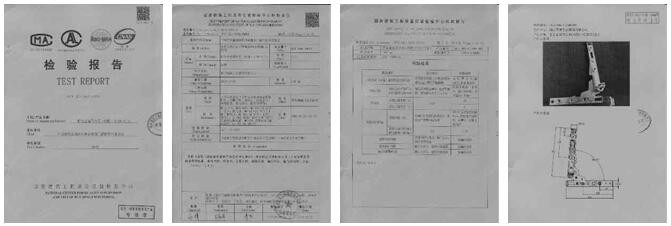

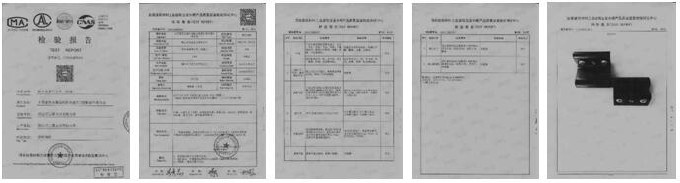

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
3.铝合金门用合页(铰链)(产品型号：MJ16)
生产厂家：广东坚朗五金制品股份有限公司

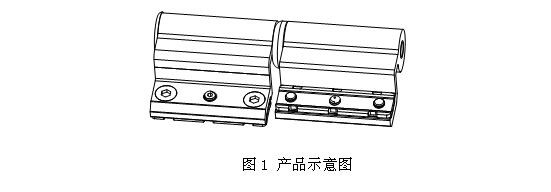

3.1产品示意图
3.2产品与型材的配合尺寸、安装示意图
3.3适用范围
本产品应用于标准C槽口型材平开门。
3.4结构特点
本产品基体采用高强度铝合金，夹紧装置采用优质锌合金，产品转动顺畅，安装方便快捷，可进行三维调节，缓解掉角问题，保证长期使用的可靠性。表面采用纯聚酯粉末喷涂。
3.5性能特点
合页采用优质材质，合理的结构设计，保证130kg的承重性能;合页夹紧装置采用拼接设计，可实现组框后放入夹紧装置的安装形式;同时合页具备三维调节功能，解决门由于掉角带来的烦恼。反复启闭100000次后，性能完好。
3.6安装要求

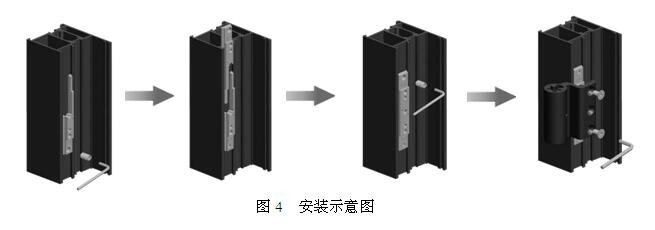

先确定合页的安装位置，将扇合页夹紧装置的其中一片，放入扇槽口，并贴紧扇槽口内壁的一边，再将夹紧装置另一片贴紧槽口内壁的另一边顺势滑入，与之前放入的进行拼接，达到夹紧装置的安装，再用螺钉将扇合页固定在已装好的扇夹紧装置上;框合页部分按照扇合页部分进行安装;框扇安装好后，将合页轴套入扇合页中，即实现了合页的安装。
3.7 委员会组织的实际检测结果
力学性能测试结果：
门上部合页(铰链)承受1250N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量130kg，并附加悬端外力作用后，门扇自由端竖向位置变化值为0.48mm，试件无破损，能正常启闭。转动力:开启过程中最大值12N，关闭过程中最大值14N。反复启闭100000次后，门扇自由端竖直方向变化值为0.56mm，试件无变化和损坏。悬端吊重试验后，门扇未脱落，通过重物的自由落体进行门扇撞击洞口试验，反复3次后，门扇未脱落，通过重物的自由落体进行门扇撞击障碍物试验后，反复3 次后，门扇未脱落。

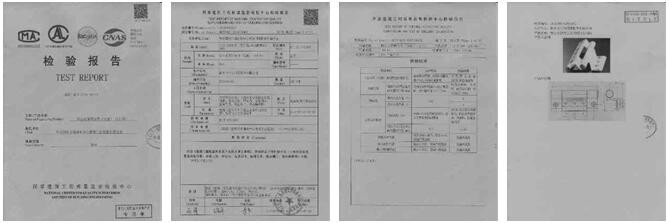

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
4.铝合金窗用合页(铰链)(产品型号：SH64)
生产厂家：浙江兴三星五金有限公司

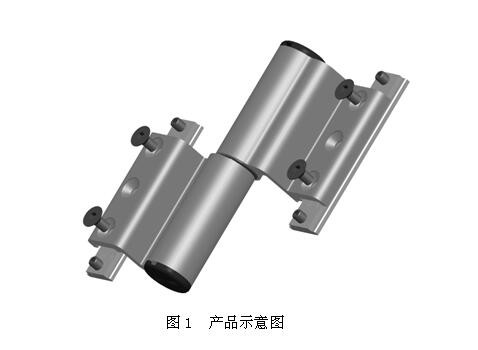

4.1产品示意图

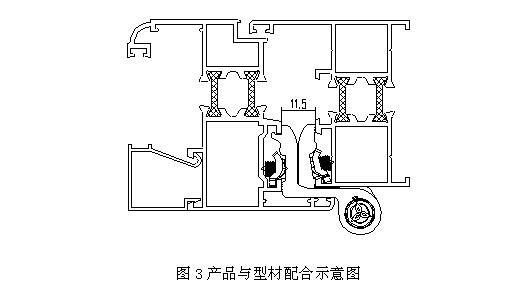

4.2产品与型材的配合尺寸、安装示意图
4.3 适用范围
适用于欧标C20槽口的铝合金内平开窗。
4.4 结构特点
合页采用分体结构，夹持式原理设计，主体材质为挤压铝合金;轴为不锈钢;轴套为耐磨尼龙;夹块为优质不锈钢。
合页中间孔采用内六角紧钉螺丝进行加固，防止门窗的下滑;夹块采用优质不锈钢304材质冲压成型，独特的边缘毛刺型设计，确保与型材的抓合力更强;而此合页的亮点在于，此款合页夹块不用预埋或拆卸螺丝才可安装，框、扇分离后只需把螺丝松到夹块头部(卡住1到2个牙)，就可以直接把夹块安装进框/扇C20槽口里，然后直接可用螺丝固定。
4.5性能特点
产品结构简单，安装方便(无须拆卸夹块即可安装)，转动灵活，轴套耐磨性好。最大承重50Kg，反复开启次数达3万次后，窗扇自由端竖直方向位置的变化不大于2mm，试件无严重变形或损坏现象。
4.6安装要求
用合页上的M5X8十字半沉头螺钉、M5X8内六角锥端紧定螺钉拧入不锈钢夹块分别安装在框和扇上，合页不得有松动。
4.7 委员会组织的实际检测结果
力学性能测试结果：
窗上部合页(铰链)承受1400N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量50kg，并附加悬端外力作用后，窗扇自由端竖向位置变化值为1.22mm，试件无破损，能正常启闭。转动力:开启过程中最大值7N，关闭过程中最大值6N。反复启闭30000次后，窗扇自由端竖直方向变化值为1.66mm，试件无变化和损坏。悬端吊重试验后，窗扇未脱落，通过重物的自由落体进行窗扇撞击洞口试验，反复3次后，窗扇未脱落，通过重物的自由落体进行窗扇撞击障碍物试验后，反复3 次后，窗扇未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
5.塑料门用合页(铰链)(产品型号：SJH16)
生产厂家：浙江坚铭建筑五金有限公司

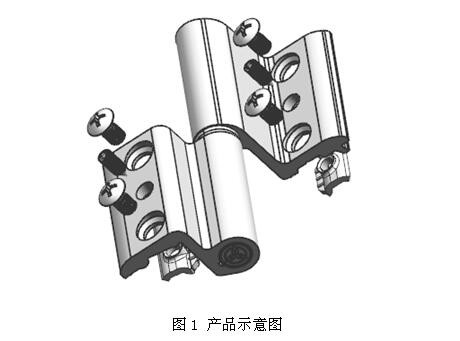

5.1产品示意图

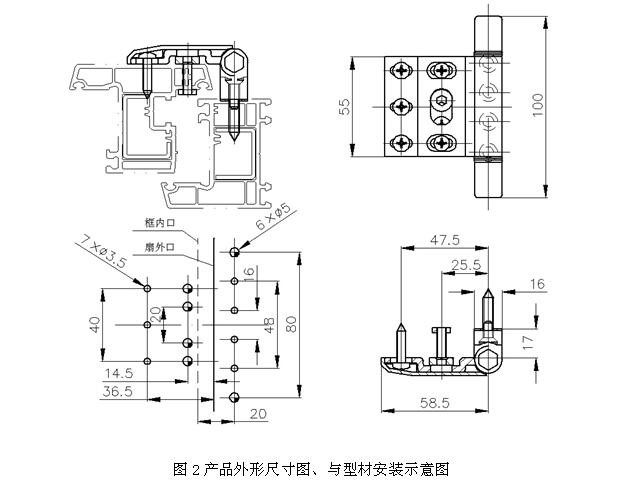

5.2产品与型材的配合尺寸、安装示意图
5.3适用范围
适用于塑料平开门窗系统。
5.4结构特点
该合页的活页采用挤压铝合金型材，座采用压铸铝合金，轴、调节块与压板采用碳素结构钢电镀，轴套为PA66注射成型。压板固定改变了传统自攻钉的安装方式，更加牢固和方便。适用于塑钢平开门窗型材。
5.5性能特点
可三维调节，外观简洁，转动灵和，坚固耐用，每组承重80公斤，上述产品经过10万次反复启闭测试，零部件完好无损，开启灵活。活页及座采取静电聚酯粉末喷涂，符合GB/T10125等相关标准。
5.6安装方法
用钻模钻安装孔，将调节块与压板固定到扇，再装入活页，调整好左右间隙;合页座直接用自攻定固定，插入合页轴即可。
5.7 委员会组织的实际检测结果
力学性能测试结果：
门上部合页(铰链)承受800N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量80kg，并附加悬端外力作用后，门扇自由端竖向位置变化值为1.3mm，试件无破损，能正常启闭。转动力:开启过程中最大值7N，关闭过程中最大值9N。反复启闭100000次后，门扇自由端竖直方向变化值为1.4mm，试件无变化和损坏。悬端吊重试验后，门扇未脱落，通过重物的自由落体进行门扇撞击洞口试验，反复3次后，门扇未脱落，通过重物的自由落体进行门扇撞击障碍物试验后，反复3 次后，门扇未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
6.铝合金窗用合页(铰链)(产品型号：LJ-02)
生产厂家：新乡市三力门窗配件有限公司
6.1产品示意图
6.2产品与型材的配合尺寸、安装示意图
6.3适用范围
适用于带欧标C20槽铝合金内平开窗。
6.4结构特点
铰链采用挤压铝合金型材，聚酯喷涂，轴Q235镀锌防腐，轴套及堵头PA33注射成型，轴与座销钉固定。合页采用夹持式设计，夹紧块用不锈钢冲压成型，安装牢固。
6.5性能特点
产品结构简单，安装方便，转动灵活，承载达60kg，开启次数达30000次后，仍能正常使用。
6.6安装要求
将框扇夹紧块放入框扇槽口内，用配备的不锈钢螺钉紧固，调整后，用所配顶丝顶紧即可。
6.7 委员会组织的实际检测结果
力学性能测试结果：
窗上部合页(铰链)承受1650N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量60kg，并附加悬端外力作用后，窗扇自由端竖向位置变化值为0.08mm，试件无破损，能正常启闭。转动力:开启过程中最大值9N，关闭过程中最大值8N。反复启闭30000次后，窗扇自由端竖直方向变化值为1.12mm，试件无变化和损坏。悬端吊重试验后，窗扇未脱落，通过重物的自由落体进行窗扇撞击洞口试验，反复3次后，窗扇未脱落，通过重物的自由落体进行窗扇撞击障碍物试验后，反复3 次后，窗扇未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
|
