本篇介绍的是2016年度建筑门窗配套件推荐产品中与传动锁闭器相关的内容：被推荐传动锁闭器的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。
共包括3个厂家的3个传动锁闭器。适用于塑料门窗及满足其安装尺寸、性能的所有门窗。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。
1. 产品名称：齿轮驱动式传动锁闭器(产品型号：CQ12A18103)
生产厂家：亚萨合莱国强(山东)五金科技有限公司

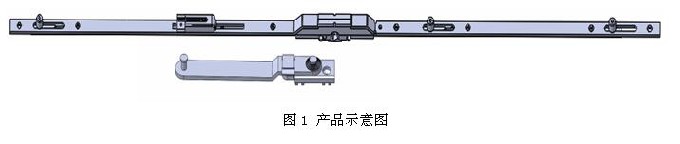

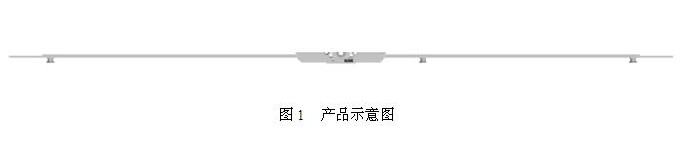

1.1 产品示意图

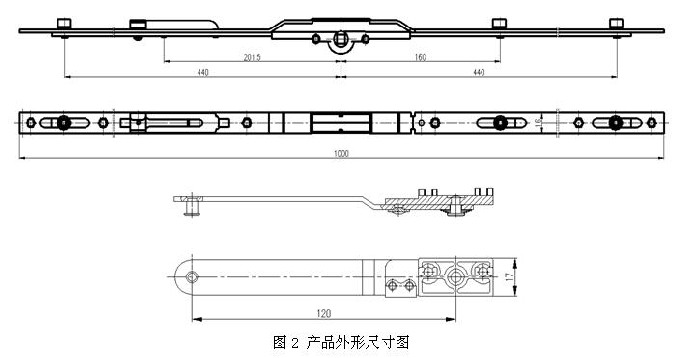

1.2 产品尺寸、安装及调节示意图
1.3适用范围
适用于欧标U槽口12-20-9/13系列塑料型材;有多种配套五金系统，满足客户的不同需求。
1.4 结构特点
传动锁闭器采用齿轮驱动、180度旋转、三档位开启不同的通风面积，有儿童安全装置安装槽，产品的微通风连杆采用优质碳素结构钢，销钉块、销块选用高强度锌合金压铸，保证微通风状态时的安全。
1.5 性能特点
该套五金产品具有锁闭、平开、微通风三种功能，微通风开启有三个档位，可调节通风量大小，满足人们不同使用要求。该产品操作简单，只需通过转动执手即可实现微通风开启、平开开启与锁闭状态间的转换。五金部件具有儿童安全锁功能，使儿童在室内不易开窗。五金部件采用零污染绿色环保电镀工艺，具有良好的耐腐蚀性能，中性盐雾实验240小时不出现红锈点，72小时不出现白色腐蚀点。可调锁点(±1mm)布局合理，有效满足门窗的气密性、水密性、抗风压性、保温隔热性要求，减少室内热量流失。在微通风——锁闭——平开——锁闭共25000个操作循环后，无松脱、扭曲，可正常使用。
1.6安装方法及使用说明
安装方法：
(1)安装五金部件前需在窗扇上加工出执手安装孔。
(2)使用铰链将框型材与扇型材连接固定好。
(3)将传动锁闭器放入U槽内安装固定，并安装固定好执手。
(4)将执手旋转到180°后，将微通风框上部件安装在窗框适当位置，使卡位铆钉下端据定位块开口槽上端1-2mm。
(5)将执手旋转到平开位置后，根据销钉位置，确定销块安装位置。
使用说明：
将执手由0˚旋转至90˚，可使窗户开启至微通风状态，在此种状态下，既有效避免内开窗扇占用室内空间的弊端，又能够防止儿童撞头现象的发生;在此状态下将执手由90˚旋转至180˚，可增大微通风开启距离，将执手由90˚旋转至0˚，可减小微通风开启距离。在窗扇关闭状态时，将执手由0˚直接旋转至180˚，可使窗户开启至平开状态，在此种状态下，方便对窗户玻璃进行卫生清理。
1.7 委员会组织的实际检测结果
力学性能测试结果：
反复启闭试验：反复启闭30000个循环后，各构件未扭曲、未变形、能够正常使用;反复启闭前空载转动力矩为0.48 N·m，反复启闭后转动力矩为4.14 N·m，框扇间间距变化值为0.56mm。强度试验：齿轮驱动式传动锁闭器承受26 N·m力矩后，各零部件未断裂，未损坏;锁点、锁座承受1800N静力后，样品各零部件未断裂，未脱落。

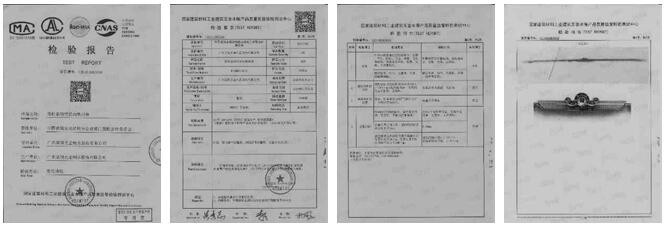

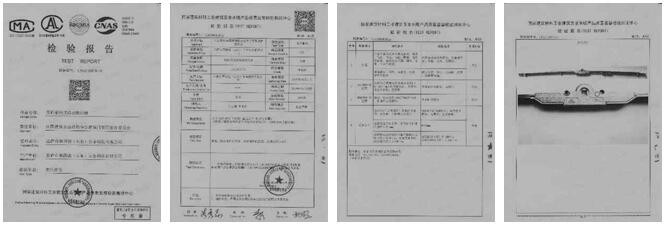

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2. 产品名称：齿轮驱动式传动锁闭器(产品型号：CGCD012-SG-800)
生产厂家：春光五金有限公司

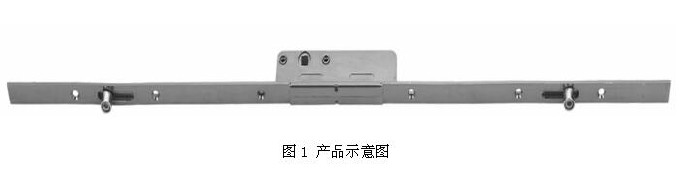

2.1 产品示意图

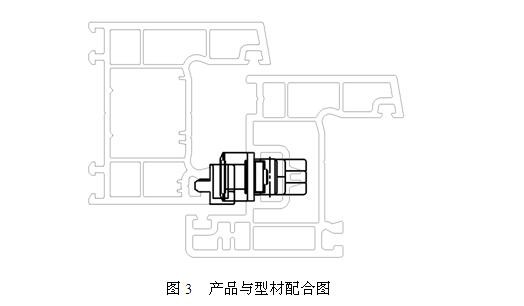

2.2 产品尺寸、安装及调节示意图
2.3适用范围
适用于带欧式槽口的塑料外平开窗。
2.4性能特点
对窗多点锁闭，耐腐蚀性高，反复启闭3万次，开启功能正常，部件无变形或损坏现象。
2.5结构特点
(1)本产品主要采用Q235A碳素钢、锌合金，表面进行电镀环保锌处理，表面耐腐蚀能力，中性盐雾实验240小时不出现红锈点，72小时不出现白斑点。
(2)传动锁闭器通过执手驱动齿轮，齿轮驱动动杆将锁点与框材上的锁座实现双向配合锁闭，达到窗扇锁闭和开启功能的同时能平衡窗扇锁闭时的受力缓解窗扇变形下垂问题;传动锁闭器通过转动锁点调整窗扇密封间隙。
2.6安装要求

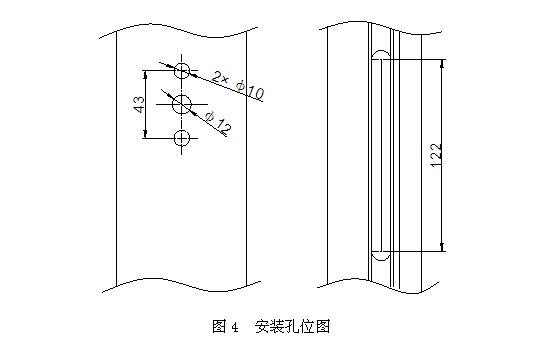

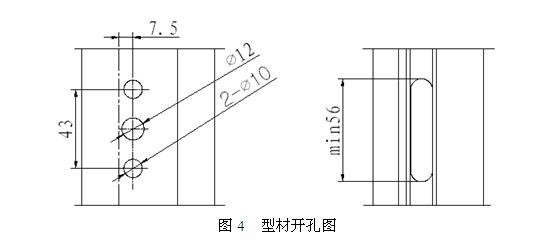

在扇型材的规定位置开槽(如下图4)，将传动锁闭器放入扇型材槽内，用M5十字槽沉头螺钉将执手与传动锁闭器连接，通过执手将锁点调至定杆U槽中间位置，用十字槽沉头自攻螺钉，将传动锁闭器固定在扇型材上，不得松动，检测传动锁闭器是否灵活。
2.7 委员会组织的实际检测结果
力学性能测试结果：
反复启闭试验：反复启闭30000个循环后，各构件未扭曲、未变形、能够正常使用;反复启闭前空载转动力矩为1.3 N·m，反复启闭后转动力矩为1.1 N·m，框扇间间距变化值为0.70mm。强度试验：齿轮驱动式传动锁闭器承受26 N·m力矩后，各零部件未断裂，未损坏;锁点、锁座承受1800N静力后，样品各零部件未断裂，未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
3.齿轮驱动式传动锁闭器(产品型号：PCDQFD17510)
生产厂家：广东坚朗五金制品股份有限公司
3.1产品示意图

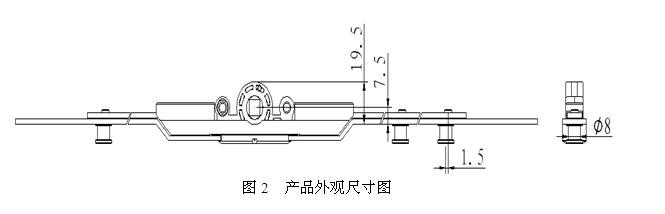

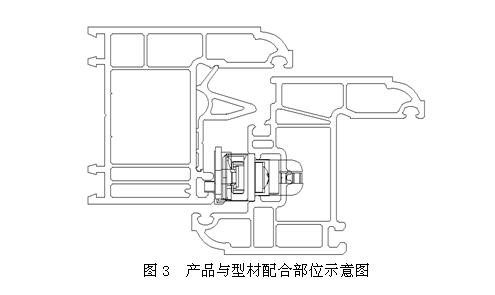

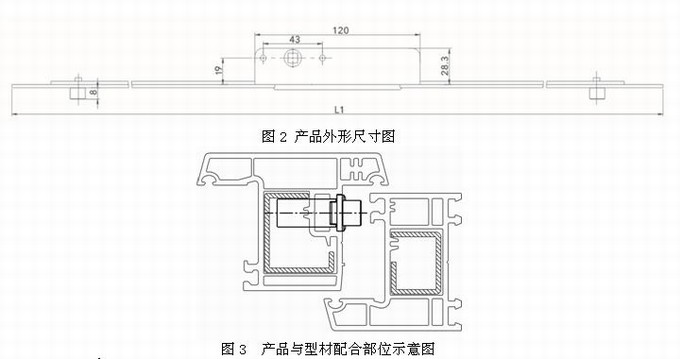

3.2产品主要部件外形尺寸、产品与型材配合示意图
3.3适用范围
适用于标准欧式槽口的塑钢平开门。
3.4结构特点
本产品材料主要采用优质碳素钢、锌合金。通过执手操作带动驱动齿轮，齿轮驱动动杆带动锁点运动，从而实现启闭作用。表面电镀处理，中性盐雾实验72小时不出现白斑点。
3.5性能特点
产品结构简单、实用，传动灵活、顺畅。空载转动力矩不大于3N·m，反复启闭后转动力矩不大于10 N·m承受25N·m-26 N·m的力矩作用后，各部件无损坏，反复启闭3万次，启闭功能正常。
3.6安装要求
在扇型材的规定位置，在欧式槽内开56*12的槽，将传动器放入，用2个M5螺钉固定执手与传动器，用ST4.2*24自攻钉将传动器固定在扇型材上。
3.7 委员会组织的实际检测结果
力学性能测试结果：
反复启闭试验：反复启闭30000个循环后，各构件未扭曲、未变形、能够正常使用;反复启闭前空载转动力矩为1.06 N·m，反复启闭后转动力矩为2.76 N·m，框扇间间距变化值为0.66mm。强度试验：齿轮驱动式传动锁闭器承受26 N·m力矩后，各零部件未断裂，未损坏;锁点、锁座承受1800N静力后，样品各零部件未断裂，未脱落。

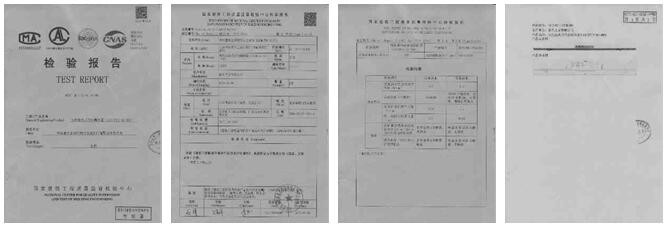

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
|
