本篇文章内容由[中国幕墙网ALwindoor.com]编辑部整理发布：
科学鉴别，安心之选!
在上一期的探讨中，白云在线BaiYunOnline分析了硅酮密封胶中填充白油（词条“白油”由行业大百科提供），可能带来的长期性能风险，这也引出了一个关键问题：面对市场上多样的产品，用户该如何科学判断、理性选择?
其实，行业内早已建立起相应的检测方法与鉴别工具!
白云在线BaiYunOnline始终认为，推动技术透明、赋能用户决策，是促进产业链健康发展的重要一环。因此，本文将系统梳理目前可用的鉴别手段，并重点介绍一项高效、易行的现场快速检测方法。
一、国标检测方法
国家标准GB/T 31851-2015《硅酮结构密封胶中烷烃增塑剂（词条“增塑剂”由行业大百科提供）检测方法》于2015年7月发布，2016年6月1日已正式实施。
该标准适用于热重分析、热失重和红外光谱分析方法，各测试方法详见下表1。
表1 GB/T 31851-2015测试方法
1. 热重分析法：可定量检测白油含量，适用于双组分密封胶。
可定量或定性检测硅酮结构密封胶中的烷烃增塑（词条“增塑”由行业大百科提供）剂((即白油)，也适用于其他硅酮密封胶。该标准规定的热重分析试验方法可定量判定被测样品中烷烃增塑剂的含量，但该方法仅适用于双组分密封胶。
2. 红外光谱试验分析方法;可定性判断是否含有白油，适用于单、双组分密封胶。
采用傅立叶变换红外光谱仪(FTIR)，该方法可同时适用于单组分和双组分密封胶，但只能定性。
以上两种方法都可以快速鉴别密封胶是否充油，但是需要专业仪器和专业的分析人员。
3. 热失重法：利用白油易挥发的特性，通过烘箱与天平进行检测，对实验室条件要求相对宽松。
该方法是利用烷烃增塑剂在高温下易挥发的特点，采用鼓风式干燥（词条“干燥”由行业大百科提供）箱和分析天平，一般的实验室可具备条件进行检测。
结论：GB/T 31851-2015规定的三种方法虽然都可以鉴别硅酮密封胶是否“充油”，但必须具备实验室的基本条件。在不具备实验室条件的施工现场或生产车间如何有效鉴别?接下来给大家介绍一个既简单又非常有效的鉴别方法—塑料薄膜测试方法。
二、现场快速鉴别方法：“薄膜法”——用户触手可及的检验工具
如果需要在施工现场、采购环节或生产车间进行快速筛查，有没有更便捷的方法呢?
答案是肯定的。由广州白云科技开发的“塑料（词条“塑料”由行业大百科提供）薄膜测试法”(简称“薄膜法”)，正是一种高效、直观的定性鉴别手段。
1. 原理简述
该方法基于白油(矿物油)与硅酮密封胶体系相容性差的特性。当充油胶与聚乙烯(PE)薄膜接触后，白油会逐渐迁移、渗透至薄膜中，导致薄膜收缩、起皱。填充量越大，现象出现越快、越明显。
“薄膜法”，适用于定性检测烷烃增塑剂含量不低于2%的有机硅密封胶产品，对单组分和双组分密封胶都适用。
2. 操作步骤：
2.1实验材料准备：PE塑料膜(厚度约0.1-0.12mm，淘宝上可购买)、待测密封胶、刮刀。见图1。

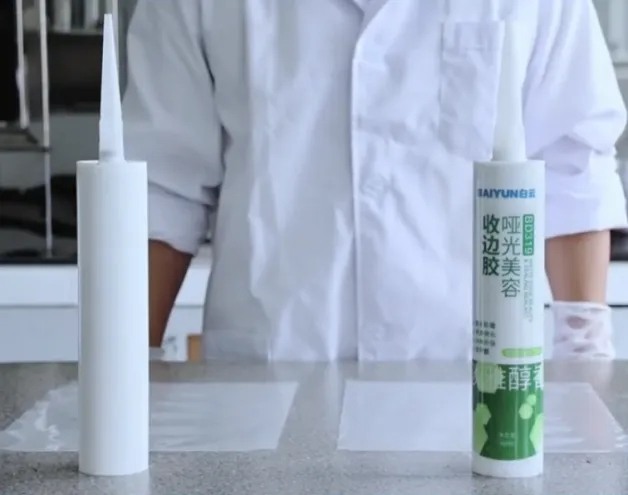

图1 工具准备
2.2制样观察：将胶刮涂于平整的塑料薄膜上，打成“口”字型，制成约1-6mm厚的均匀胶层，静置24小时。见图2。

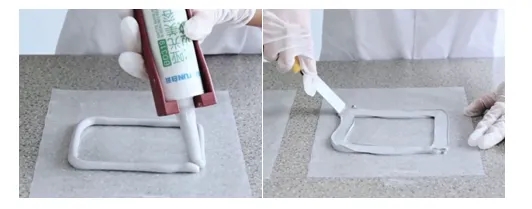

图2 制样示意：将密封胶在薄膜上打成口字型，并用铲刀刮平
2.3 结果判读：放置24h后，观察胶条边缘接触的薄膜是否平整。若薄膜明显收缩、起皱，则表明该密封胶可能填充了白油。若薄膜平整，我们判定为不充油的硅酮密封胶，见图3。
图3 充油密封胶和不充油密封胶对比
3. 方法优势：
易操作：无需复杂仪器，普通用户均可实施。
可视化：结果肉眼可见，直观可靠。
广适用：适用于单、双组分硅酮密封胶的快速筛查。
目前该方法已经写入团体标准T/FSI 088-2022《有机硅密封胶中烷烃增塑剂快速检测方法》，该标准于2022年12月30日发布，2023年1月30日已正式实施，可供读者参考。
三、总结：——掌握工具，做明智的长期选择
从国家标准的实验室方法，到便于现场使用的“薄膜法”，行业正在逐步提供更多元、更透明的品质验证工具。白云在线BaiYunOnline始终相信，真正的品质，不仅源于生产端的坚守，也来自于使用端的知情与选择。
作为行业的一员，白云在线BaiYunOnline长期致力于推动技术普及与方法创新，就是希望帮助每一位用户建立起简单的检验意识与能力——让品质可见，让选择安心。
建筑的安全与耐久，离不开每一个环节的负责任选择!愿科学的方法与透明的信息，助您选对产品，守护长远价值。
