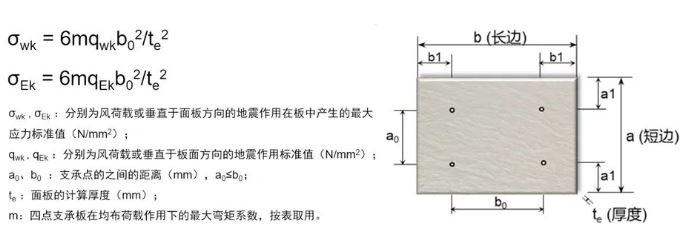

上一期专题我们详细讲述了人造板材背栓的计算方法，这是在背栓布点位置已确定的前提下。在用公式计算面板弯曲应力时，公式中的m，即四点支承矩形面板的弯矩系数，跟面板支承点距离a0/b0（a0＜b0）的比值和面板材料泊松比ν有关。用有限元软件进行多点背栓面板受力分析时，也能清楚地反映不同的布点位置会影响面板的最大弯曲应力值和背栓受拉承载力设计值。因此，这一期话题来谈谈背栓的布置和构造要求。
我们来看看规范要求，《人造板材幕墙工程技术规范》JGJ336-2016、上海地标DG/TJ08-56-2019、浙江地标DB33/T1240-2021和江苏地标DB32/T4065-2021以及《陶瓷厚板幕墙应用技术规程》T/CECS1074-2022中都有对各种人造板材锚固深度、背栓布置边间距等连接构造要求的条文规定。
【JGJ336-2016】
6.4.1背栓的数量应根据面板的形状、大小和所在位置经过计算确定。背栓中心线与面板端部的距离不应小于50mm，且不宜大于边长的20%。采用2个背栓连接的面板，应采取附加固定措施，防止面板滑移、偏斜。
【DG/TJ08-56-2019】
11.5.7面板采用背栓与挂件连接时，背栓螺栓和连接件螺栓应采用不锈钢材质，直径应经计算确定且不小于6mm，连接件的连接螺栓不宜少于2个。构造上应有防滑移防脱落措施。
11.5.13微晶玻璃板用背栓连接时厚度不小于20mm，并符合下列规定：
①微晶玻璃采用背栓连接时，使用专用钻头和打孔工艺。孔深不宜小于板厚的1/2，孔底至板面的剩余厚度不应小于10mm；
②背栓孔中心与面板边缘间距不小于板厚的5倍、且不大于200mm，并有防脱落、防滑移措施。
③面板挂装和背栓连接应符合本标准11.4.21~11.4.23条规定（背栓连接可选择齐平式或间距式构造连接）。
(a)齐平式安装背栓
（b）间距式安装背栓
瓷板吸水率低，水钻对板材无影响，因此其钻孔方式和石材一致。瓷板强度越高，钻孔时钻头磨损越厉害，发出的噪音也越刺耳。石材和瓷板、微晶石、岩板等均采用水钻电镀金刚石钻头。
【DB33/T1240-2021】
6.5.25背栓的数量应根据面板的形状、大小和所在位置并经过计算确定、背栓中心线与面板端部的距离不应小于50mm，且不宜大于边长的20%。采用2个背栓连接的面板，应采取附加固定措施，防止面板滑移、偏斜。
【DB32/T4065-2021】
6.5.19背栓的数量应根据面板的形状、大小和所在位置并经过计算确定、背栓中心线与面板端部的距离不应小于50mm，且不宜大于边长的20%。采用2个背栓连接的面板，应采取附加固定措施，防止面板滑移、偏斜。
【T/CECS1074-2022】
3.0.3陶瓷厚板幕墙的陶瓷厚板与挂件系统之间应进行有效连接，且在陶瓷厚板连接点处应采取柔性缓冲处理措施。
6.4.1背栓的中心线与陶瓷厚板边缘的距离宜为50mm~300mm；背栓之间的距离不宜大于900mm。
6.4.2背栓的有效锚固深度不应小于7mm，且陶瓷厚板的保留厚度不应小于6mm。
以上规范条文对瓷板、微晶玻璃板等人造板材采用背栓连接，在锚固深度、边间距等构造要求上做了规定，但对于纤维水泥板，规范无太多条文。慧鱼针对薄板背栓用于纤维水泥板进行了大量试验，并结合实际工程，总结出12mm纤维水泥板多点背栓布置方法，实际纤维水泥板项目我们可参考以下原则来布置背栓。

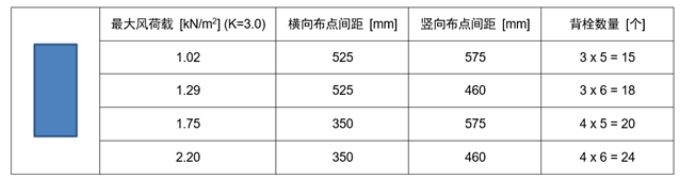

当1250x2500面板长边沿竖向挂装时：

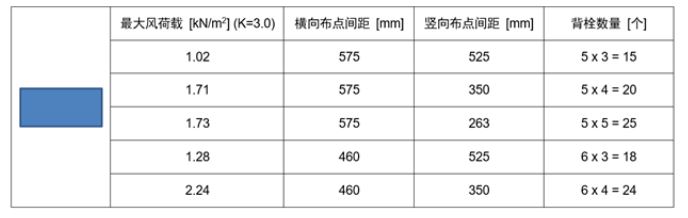

当1250x2500面板长边沿竖向挂装时：
此外，对于人造板材上背栓的锚固深度，慧鱼建议按在瓷板上保证≮4mm剩余板材厚度，在纤维水泥板上保证≮3mm剩余板材厚度，在微晶玻璃板上保证≮8mm剩余板材厚度，在高压热固化木纤维板上保证≮2mm剩余板材厚度来选用合适的型号。
