如何设计计算硅酮结构密封胶？

　　上期“白云在线”我们介绍了硅酮结构密封胶修整工序，再次提醒各位注意：结构胶注胶时要保证胶缝的尺寸和粘接质量，胶体中不应有气泡或者空穴!本期我们将向各位介绍硅酮结构密封胶胶缝尺寸的设计计算!

　　硅酮结构密封胶胶缝尺寸的一般要求

　　根据JGJ102-2003《玻璃幕墙工程技术规范》的相关规定，设计计算硅酮结构密封胶的宽/厚度值时，对于其尺寸的设计一般要求如下：

　　①宽度 ：大于等于7mm，小于等于24mm;

　　②厚度：大于等于6mm, 小于等于12mm

　　③厚度≤宽度≤ 2倍厚度(单组分)(双组分不建议超过2.5倍)。

　　硅酮结构密封胶宽度设计技算

　　1.1硅酮结构胶的粘接宽度Cs应按照《玻璃幕墙工程技术规范》JGJ102-2003规定：

　　非抗震设计时，可取第1、3款计算的较大值;抗震设计时，可取第 2、3款计算的较大值。

　　(1)、在风荷载作用下，粘接宽度CS应按下式计算：

　　式中 W— 作用在计算单元上的风荷载设计值(Kpa);

　　a— 矩形玻璃板的短边和长边长度(mm)

　　f1—硅酮结构密封胶在风荷载或地震作用下的强度设计值，取0.2N/mm2。

　　(2)、在风荷载和水平地震作用下，粘接宽度CS应按下式计算：

　　式中 W— 作用在计算单元上的风荷载设计值(Kpa);

　　qE—作用在计算单元上的地震作用设计值(Kpa)

　　f1—硅酮结构密封胶在风荷载或地震作用下的强度设计值,取0.2N/mm2。

　　(3)、在玻璃永久荷载作用下，粘接宽度CS应按下式计算：

　　式中 qG—幕墙玻璃单位面积重力荷载设计值(Kpa);

　　a、b—分别为矩形玻璃板的短边和长边长度(mm);

　　f2—硅酮结构密封胶在永久荷载或地震作用下的强度设计值,取0.01N/mm2。

　　硅酮结构密封胶厚度设计技术

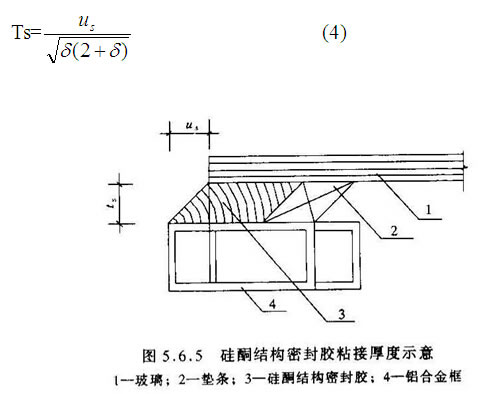

　　2.1硅酮结构胶的粘接厚度tS(如下图)应符合公式(4)的要求：

　　ts：硅酮结构密封胶粘结厚度计算值(mm);

　　δ：硅酮结构密封胶的变位承受能力,取对应于其受拉应力为0.14N/mm2时的伸长率;

　　us：幕墙玻璃相对于铝合金附框位移量(mm)，由主体结构侧移产生的相对位移us1可按公式(5)计算;由温差变化产生的相对位移us2可按公式(6)计算，取us1、us2中的较大值。

　　(1)主体结构侧移产生的相对位移us1按公式(5)计算：

　　us1：主体结构侧移，玻璃与玻璃附框型材相对位移量(mm);

　　θ：风荷载标准值作用下主体结构层间位移角限值(rad);

　　hg：幕墙玻璃面板高度(mm);

　　(2)温差作用下的相对位移us2按公式(6)计算：

　　us2：在年温差作用下玻璃与玻璃附框型材相对位移量(mm);

　　b：玻璃板块最大边(mm);

　　Δt：年温差：80℃

　　a1：铝型材线膨胀系数，2.3×10-5;

　　a2：玻璃线膨胀系数，1×10-5;

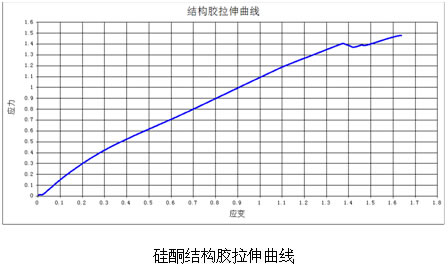

　　硅酮结构胶拉伸曲线

　　进行硅酮结构胶厚度计算时，硅酮结构胶的变位承受能力δ需硅酮胶生产厂家提供，目前还没有δ超高20%的硅酮结构胶。

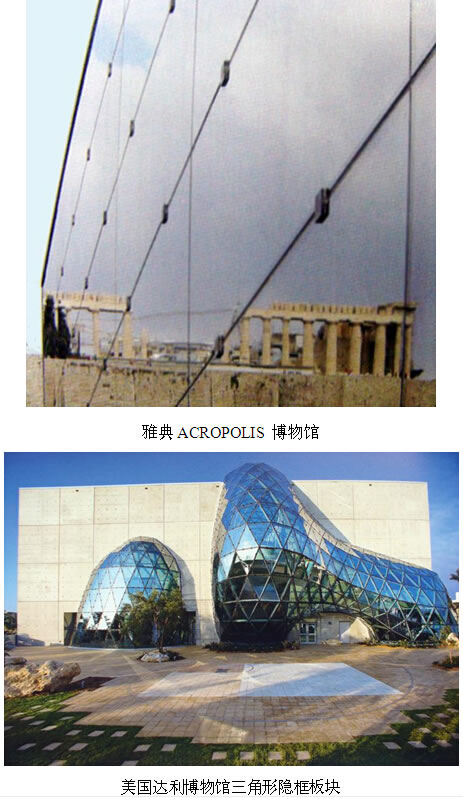

　　一般，隐框幕墙除采用除硅酮结构密封胶受力之外还应采取附加的安全措施以延长结构胶的使用寿命，保证隐框幕墙的安全。
