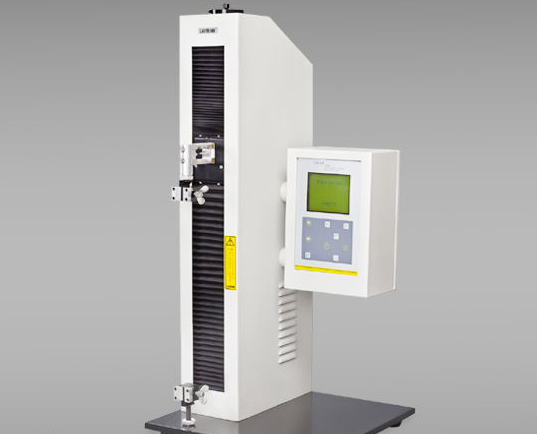

电子拉力试验机

　　1设备介绍

　　设备名称：电子拉力试验机

　　英文名称：Auto Tensile Tester

　　产品关键词：电子拉力试验机、塑料包材拉力机、智能电子拉力机、智能拉力试验机、电脑控制拉力机、智能拉力仪、塑料薄膜拉力试验机、薄膜拉力机,万能拉力试验机，全自动拉力检测仪,材料力学试验机

　　设备用途：适用于塑料薄膜、胶粘剂、胶粘带、不干胶、医用贴剂、离型纸、保护膜、组合盖、背板材料、无纺布、橡胶、纸张纤维等产品的拉伸、剥离、变形、撕裂、热封、粘合、穿刺力等性能测试。

　　2设备用途

　　电子拉力试验机适用于塑料薄膜、复合材料、软质包装材料、塑料软管、胶粘剂、胶粘带、不干胶、医用贴剂、保护膜、离型纸、组合盖、金属箔、隔膜、背板材料、无纺布、橡胶、纸张纤维等产品的拉伸、剥离、变形、撕裂、热封、粘合、穿刺力、开启力、低速解卷力、拨开力等性能测试。

　　3设备特征

　　(1)优于0.5级的测试精度在行业内遥遥领先，有效的保证了试验结果的准确性

　　(2)一台试验机集成拉伸、剥离、撕裂等七种独立的测试程序，为用户提供了多种试验项目选择

　　(3)1000mm的超长行程可以满足超大变形率材料的测试

　　(4)多种规格的力值传感器以及七档试验速度选择，为用户不同试验条件的测试提供了便利

　　(5)微电脑控制、菜单式界面、PVC操作面板、以及大液晶屏显示，方便用户快速操作

　　(6)限位保护、过载保护、自动回位、以及掉电记忆等智能配置，保证用户的操作安全

　　(7)专业的操控软件提供了成组试样统计分析、试验曲线叠加分析、以及历史数据比对等多种实用功能

　　(8)支持Lystem™实验室数据共享系统，统一管理试验结果和试验报告

　　4执行标准

　　GB1040、GB8808、GB4805、GB7753、GB 7754、GB 453、GB/T17200、 GB/T16578、 GB/T 7122、GB/T 2790、GB/T 2791、GB/T 2792、ASTM E4、ASTM D828、ASTM D882、ASTM D1938、ASTM D3330、ASTM F88、ASTM F904、ISO 37、JIS P8113、QB/T2358、QB/T 1130

　　5功能与操作

　　5.1 电拉数字显示仪采用16位单片机精心设计构成，输入信号有两路，一路模拟量来自S型拉力传感器，经十二位高速A/D转换后输入;另一路是限位保护接插座，输出信号有一路，即驱动电机信号接口。系统整体设计精巧，反应灵敏，性能稳定可靠，是各种模拟物理量计量仪器的最佳控制仪器。

　　5.2 系统联接与上电

　　主机和数字显示仪各有一个接插座，主机为380V四芯电机电源接插座。显示仪为220V，三芯电源接插座，分别接插好电源接插座后，系统即可上电。

　　5.3 键盘与显示

　　5.3.1 显示窗口共有上下两排十二位显示，上排六位为力值显示，下排六位为速度显示，上排最左边的一位做辅助显示(例如系统提示符P)。力值显示为牛顿，力值显示时表达范围从00000～99999，下一排后四位为速度显示，表达范围从0000～9999，计量单位为毫米/分钟。

　　5.3.2 仪器前面板共有二十四个按键，其中0～9十个数字键，其余十四个为功能键，它们分别完成系统要求的各种不同操作，下面分别介绍其功能。

　　1)校正键，校正系统线性度的功能键，使系统误差降到最小，方法为：先按校正键，上显示窗口显示00000，再在传感器上挂一个已知力值，若上窗口显示值与已知力值相等，则校正完毕，否则调整仪器量程相对应的线性电位器，使之相等，如此反复，直

　　至已知力值挂上后显示值与所挂力值相等。

　　2)返回键，在手动工作状态下控制系统返回到起始位置。

　　3)定伸1键，在拉力试验开始后，试验材料拉伸到定伸1长度时按一次“定伸1”键，系统将自动保存试验材料拉伸到定伸1这一刻的抗拉力值，该值可通过先按“显示”键再按“定伸1”键回显出来。

　　4)定伸2键，在拉力试验开始后，试验材料拉伸到定伸2长度时按一次“定伸2”键，系统将自动保存试验材料拉伸到定伸2这一时刻的拉力值，该值可通过先按“显示”键再按“定伸2”键回显出来。

　　5)显示键，“显示”键分别与“定伸2”和“定伸1”键组合，回显其对应的拉力保存值，即定伸2时刻拉力值和定伸1时刻拉力值。取消回显只要再按一次“显示”键即可。

　　6)速度键，按此键可输入系统上升与下降速度，三位整数，范围0000-9999毫米/分钟。

　　7)量程键，选择系统工作量程，与设置键配合使用操作如下：

　　“复位”+“上/下拉”+“量程”，此时上窗口六位零闪动，可输入要使用量程，但警告用户：此量程已设置为100KN，请用户勿再设。

　　8)工作键，按此键后系统开始做试验。

　　9)上行键，按此键可控制横梁按照输入的速度向上运行。

　　10)下行键，按此键可控制横梁按照输入的速度向下运行。

　　11)停止键，按此键可控制运行的电机停止运行(注：按工作键后，再按此键无效，必须按复位键才能停止电机运行。)

　　12)上/下拉、手动/自动键，系统备用的扩展功能键。(本系统未定义)

　　13)复位键，系统清零功能键，按此键后，系统显示“P”提示符。

　　6操作技巧

　　电子拉力试验机操作技巧：

　　1、先打开电子拉力试验机的电源，再打开打印机的电源，使其稳定20分钟后，在进一步使用。

　　2、安装好夹具，对夹具进行检查。

　　3、设置好限位开关。

　　4、设置实验方式。

　　5、设置实验速度。按速度→数字→确认、设置速度。

　　6、输入试样参数。

　　7、试验：按运行键，位移自动清零，行正式试验，试验中，两个快捷按钮“暂停”“紧急停车”可谁时使用。

　　8、打印：试验结实后，按打印→数字→确认即可打印。数字1表打印表头;确认即可打印。数字1表打印表头;印平均值。

　　7注意事项

　　7.1 第一次上机操作一定要按照说明书内容将系统连接好，并检查无误方可通电。

　　7.2 开机前先给试验机活动部位加润滑油。

　　7.3 做试验之前，必须保证系统预热20分钟以上，从而温漂影响最小。

　　7.4 在试验过程中，若拉力超过仪器标定值，则系统给出负荷报警，此时只要去掉负荷，再按“清零”键，即可解除超负荷报警。

　　7.5 通电无显示，请检查保险丝、电源插座和电源开关。

　　7.6 显示不正常或清零不响应，请与厂家联系或将系统发回厂家，一年内免费修理。

　　7.7 试验完毕后，先切断电源，再给试验机表面作清洁处理。

　　8常见故障

　　异常震动与杂音

　　1) 请先检查本机台四个脚座是否平均的接触台座，如无，请调整四个脚座使之平均的接触。

　　2) 检查系统电源电压是否正常、稳定，如无，请更换一稳定正常电源。

　　3) 检查机台各部螺丝是否松脱，如松脱，请将螺丝上紧。

　　试验数据异常

　　1) 请先确定“试片”夹持是否确实，如无，请确实夹持。

　　2) 请检查“力量感应器”“译码器”设定是否正确，如无请参阅操作说明，设定完成。

　　3) 请检查在试验开始前是否按下“力量归零键”“变形量归零键”如无，请重新开始试验，并在试验前按下“力量归零键”“变形量归零键”。
