4、中空玻璃密封胶的位移影响
由于外力引起的凹凸现象，使玻璃边部的密封胶产生变形。变形控制在GB/T 11944《中空玻璃》标准中5.4密封性能规定：在试验压力低于环境气压10KPa±0.5 KPa下（1）样品为4mm+12mm+4mm时，初始厚度偏差必须≥0.8mm；（2）样品为4mm+9mm+4mm时，初始厚度偏差必须≥0.5mm。然后在该气压下保持2.5h后，厚度偏差的减少不能超过初始偏差的15%。
对于密封胶的
弹性变形率最低要求经计算：（1）12mm的空间层初始约为≥7%，实验后的为≥8.05%；（2）9mm的空间层初始约为≥5.6%，实验后的为≥6.4%。
对于中空玻璃密封胶的
弹性要求，在JC/
T486-2001《
中空玻璃用弹性密封胶》标准中有明确规定。JC/

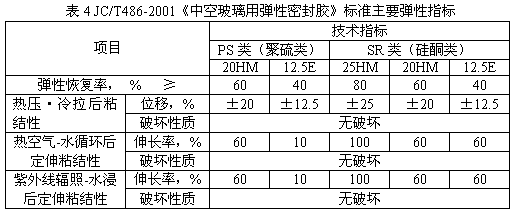

T486-2001具体弹性规定值见下表4
由于目前在我国，中空玻璃用弹性密封胶主要为聚硫胶、硅酮胶，聚胺酯类的中空玻璃用弹性密封胶应用还很少，由于硅酮的独特
耐候性，则大量应用于隐框玻璃幕墙（包括边支撑、点支撑、肋支撑结构）中的中空玻璃制作。JC/
T486-2001标准中仅包括聚硫胶、硅酮胶。可以看出JC/
T486-2001标准规定的弹性密封胶可以满足GB/T 11944《中空玻璃》标准中5.4密封性能规定的弹性
变形率。
对于热融密封胶，包括聚异丁烯 、热熔丁基胶，由于其为
塑性体，弹性变形率也没有标准规定。可以肯定的是：热融密封胶的弹性变形能力较中空玻璃用弹性密封胶小、不同温度的
粘结性较中空玻璃用弹性密封胶差，但综合考虑热融密封胶密封的中空玻璃，有些制作方式的成本优势，部分结构又具有
暖边性能，在合适的地区、
门窗结构中也有很好的应用。
5、结论
建筑中空玻璃的应用时环境对中空玻璃密封胶的影响是综合性的。各种密封结构形式都有其良好的应用，力求以最经济的途径达到结构以适合的可靠度，满足各种预定的功能要求，不但是整个建筑要求的，也适用在中空玻璃密封结构、中空玻璃密封胶的选择。了解各种密封胶的特点、中空玻璃的结构形式、不同的应用部位、结构形式、不同环境、地区等综合因素影响，对选择怎样的密封结构具有很好的指导意义。
作为玻璃幕墙用中空玻璃，选择室温固化密封胶密封的弹性密封结构较为合理，对在建筑玻璃幕墙隐框玻璃幕墙（包括边支撑、点支撑、肋支撑结构）中的中空玻璃，中空玻璃边部密封的密封胶，要承载结构安全性，同时受紫外线辐照、气候
老化等作用，边部密封必须选择硅酮结构密封胶。玻璃幕墙的非隐框结构中，在中空玻璃应用40年的历史，从理论和实践中了解，聚硫、聚胺酯胶比硅酮具有更好的适用性。
在
建筑门窗结构中使用中空玻璃时，被选中空玻璃的密封结构一般都可适用，但要考虑综合因素，包括经济性、适用性。在严寒地区、寒冷地区，由于热融密封胶的弹性变形能力小、低温粘结性较差，不是所有热融密封胶密封的中空玻璃结构都适用。
随着科技的不断进步，
新材料、新工艺的不断出现，新型的中空玻璃
密封材料、结构形式也会不断涌入。但是在建筑上，力求以最经济的途径达到结构以适合的可靠度满足各种预定的功能要求的原则不会变。科学的从其不同的应用部位、要求、结构形式、不同环境、地区等综合因素考虑，选择中空玻璃密封结构、中空玻璃密封胶。
参考文献：1）GB/T 11944 《中空玻璃》
2）JC/T 486 《中空玻璃用弹性密封胶》
3）JGJ 102 -2003《
玻璃幕墙工程技术规范》
4）《建筑玻璃实用手册》 作者 王铁华
5）《建筑
幕墙技术手册》 作者 张 芹
上一页123下一页
