3 断热铝型材的断热原理及与尼龙断热条组合的可行性
3.1 断热铝型材的断热原理
断热铝型材的断热原理是基于产生一个连续的断热区域，利用断热条将铝合金型材分隔成2个部分。断热条“冷桥”选用材料为玻璃纤维增强聚酰胺尼龙（简称PA66），它是玻璃纤维含量为25％左右的聚酰胺尼龙66，其导热系数为2.50 W／m2．K，远小于铝合金的导热系数，而热膨胀系数、力学性能指标与铝合金相当，断热铝型材解决了普通铝型材截面的“冷桥”问题，这样的组合材料既能满足结构的力学性能要求，又能满足断热性能要求。同时采用中空玻璃，多道胶条及多层空腔形成密封体系，降低室内外热量通过传导、对流等传递方式造成的影响，将断热铝型材、中空玻璃以及性能良好的密封材料有机地结合起来，达到最佳的节能效果。断热铝合金型材玻璃幕墙开发设计的总体思路是：在铝型材截面不变的情况下，通过改变断热条和胶条的尺寸，分别装配不同厚度的中空玻璃，从而达到不同的断热设计要求。
3.2 断热铝型材的分类
断热铝型材分成两大类：一类是穿条式，一类是注胶式，由于目前市场超过86％采用的是穿条式断热铝型材，穿条式断热铝型材是把传统的一体性铝型材一分为二，然后由两支低热导性能的断热条通过机械复合的手段再将分开的两部分连接在一起，通过这种方式来解决因热传导而造成的能耗问题。
3.3 断热铝型材的构成

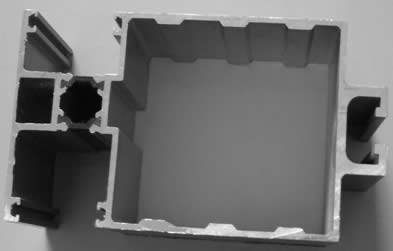

断热铝型材由铝型材和尼龙断热条构成。尼龙断热条以高性能的尼龙66树脂为基材，采用先进的复合工艺，使玻璃纤维均匀分散在尼龙树脂基体中，通过精密的挤出系统使这种复合材料被挤压成所需之形状。铝型材和尼龙断热条靠燕尾槽结构通过插接滚压咬合后形成一体。

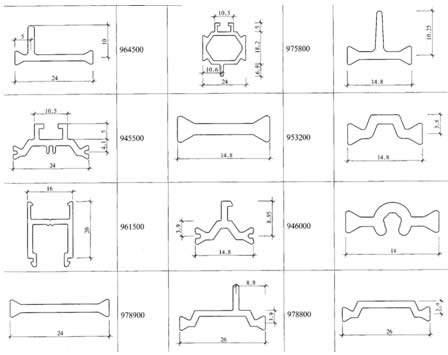

断热条的截面形状分为实心型和空腔型两类，规格及截面如下图。
3.5.1 尼龙断热条热膨胀系数为3.08×10－5，铝型材热膨胀系数为2.35×10－5，两种材料保持了伸缩一致性，防止了热胀冷缩而引起拉断及脱槽的现象。
3.1 断热铝型材的断热原理
断热铝型材的断热原理是基于产生一个连续的断热区域，利用断热条将铝合金型材分隔成2个部分。断热条“冷桥”选用材料为玻璃纤维增强聚酰胺尼龙（简称PA66），它是玻璃纤维含量为25％左右的聚酰胺尼龙66，其导热系数为2.50 W／m2．K，远小于铝合金的导热系数，而热膨胀系数、力学性能指标与铝合金相当，断热铝型材解决了普通铝型材截面的“冷桥”问题，这样的组合材料既能满足结构的力学性能要求，又能满足断热性能要求。同时采用中空玻璃，多道胶条及多层空腔形成密封体系，降低室内外热量通过传导、对流等传递方式造成的影响，将断热铝型材、中空玻璃以及性能良好的密封材料有机地结合起来，达到最佳的节能效果。断热铝合金型材玻璃幕墙开发设计的总体思路是：在铝型材截面不变的情况下，通过改变断热条和胶条的尺寸，分别装配不同厚度的中空玻璃，从而达到不同的断热设计要求。
3.2 断热铝型材的分类
断热铝型材分成两大类：一类是穿条式，一类是注胶式，由于目前市场超过86％采用的是穿条式断热铝型材，穿条式断热铝型材是把传统的一体性铝型材一分为二，然后由两支低热导性能的断热条通过机械复合的手段再将分开的两部分连接在一起，通过这种方式来解决因热传导而造成的能耗问题。
3.3 断热铝型材的构成
断热铝型材由铝型材和尼龙断热条构成。尼龙断热条以高性能的尼龙66树脂为基材，采用先进的复合工艺，使玻璃纤维均匀分散在尼龙树脂基体中，通过精密的挤出系统使这种复合材料被挤压成所需之形状。铝型材和尼龙断热条靠燕尾槽结构通过插接滚压咬合后形成一体。
断热条的截面形状分为实心型和空腔型两类，规格及截面如下图。
3.5.1 尼龙断热条热膨胀系数为3.08×10－5，铝型材热膨胀系数为2.35×10－5，两种材料保持了伸缩一致性，防止了热胀冷缩而引起拉断及脱槽的现象。
