本篇介绍的是2012年度建筑门窗配套件推荐产品中与滑撑相关的内容：被推荐滑撑的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。
共包括5个厂家的7个滑撑。适用于铝合金及塑料平开窗、上悬窗及满足其安装尺寸、性能的所有窗户。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。
1.3适用范围
适用于60系列PVC型材平开窗：扇高≤1600mm，扇宽≤600mm，重量≤38kg。
1.4结构特点

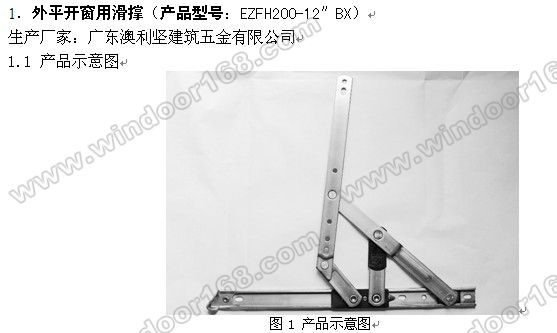

托悬臂与滑轨、滑块通过铆钉连接成四连杆结构，其中托悬臂、滑轨采用奥氏体不锈钢制作，托悬臂、包角加筋处理，抗弯曲能力更强，能更有效地防止窗扇下垂；滑块为不锈钢—工程塑料组合滑块，滑块与短托悬臂铆接之处增加有支撑垫片，使产品的承重能力更强；而加在托悬臂之间的尼龙套垫能有效地防止托悬臂之间因受力而相互磨损，使产品更美观、寿命更长。当安装在窗户上时，推动窗扇，滑块可在滑轨中灵活往复滑动，从而可开启或关闭窗扇。
1.5性能特点
开启与闭合灵活、噪音小、耐腐蚀性强、摩擦力可调，可反复启闭5万次。
1.6安装要求

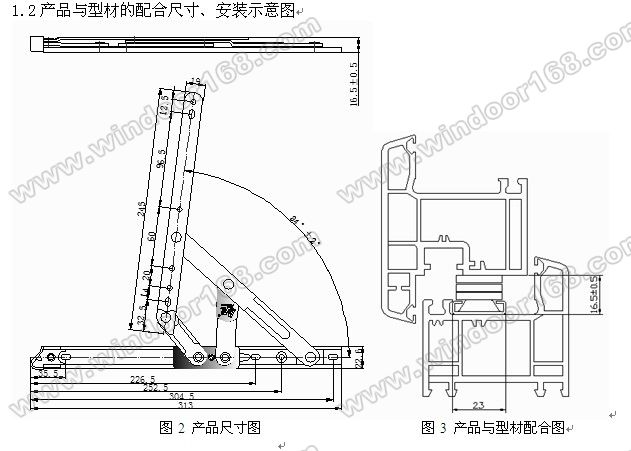

采用M5螺钉或φ5自攻螺钉固定滑撑，使滑撑的滑轨及顶部的托悬臂分别与窗框和窗扇的钢衬连接，不得松动。安装时滑撑应靠边安装，窗框和窗扇之间的空间为16.5±0.5mm。
1.7 委员会组织的实际检测结果
测试产品规格：EZFH200-12″BX (承载重量：30kg)
力学性能测试结果：
启闭力试验：启闭力为36N。间隙试验：窗角部扇、框间密封间隙变化值为0.20mm。刚性试验：窗扇关闭受300N阻力试验后，启闭力为38N， 窗角部扇、框间密封间隙变化值0.20mm；窗扇开启到最大位置受300N力试验后，启闭力为36N， 窗角部扇、框间密封间隙变化值为0.22mm。反复启闭试验：反复启闭35000次后，启闭力为50N，操作功能正常，各部件未损坏。强度试验：试验后，窗扇未脱落。悬端吊重试验：试验后，滑撑所有部件未脱落。

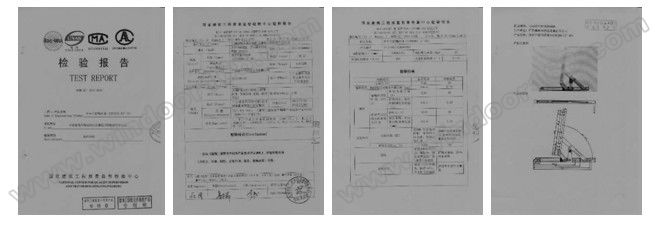

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2.3 适用范围
适用于铝合金幕墙顶悬窗。
2.4 结构特点
选用优良的（304）不锈钢制造。
2.5 性能特点
最高承载量为69.5kg，新加坡标准反复启闭5万次。

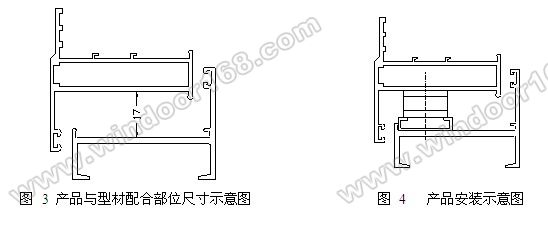

2.6 安装要求
采用（M5X8）不锈钢螺丝固定滑撑，使滑撑与窗扇及窗框紧密连接，不得松动，所有螺丝孔都必须拧上螺丝，少一个螺丝都必将影响到滑撑使用时的拉力。

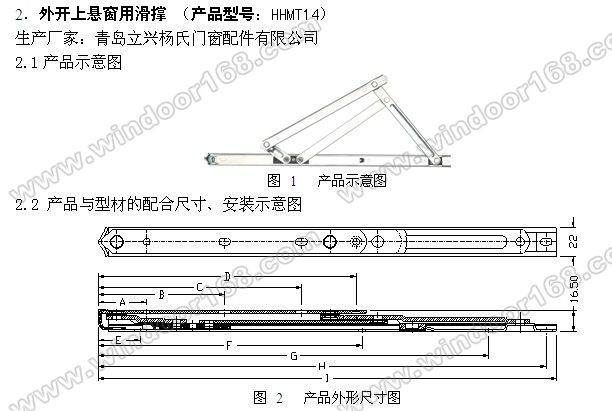

产品技术参数：
2.7 委员会组织的实际检测结果
测试产品规格：HHMT14(承载重量：69.5kg)
力学性能测试结果：
启闭力试验：启闭力为34N。间隙试验：窗角部扇、框间密封间隙变化值为0.03mm、0.02mm。刚性试验：窗扇关闭受300N阻力试验后，启闭力为34N， 窗角部扇、框间密封间隙变化值为0.03mm、0.04mm；窗扇开启到最大位置受300N力试验后，启闭力为36N， 窗角部扇、框间密封间隙变化值为0.05mm、0.04mm；开启到定位装置起作用的情况下并承受300N阻力后，启闭力为35N，窗角部扇、框间密封间隙变化值为0.08mm、0.06mm。反复启闭试验：反复启闭35000次后，启闭力为58N，操作功能正常，各部件未损坏。强度试验：试验后，窗扇未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
3.3 适用范围
适用于铝合金外平开窗。
3.4 结构特点
选用优良的（304）不锈钢制造。
3.5 性能特点
最高承载量为33KG，新加坡标准反复启闭5万次。

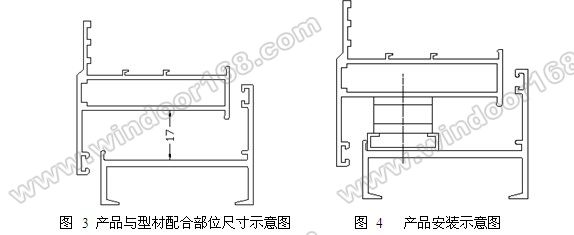

3.6 安装要求
采用（M5X8）不锈钢螺丝固定滑撑，使滑撑与窗扇及窗框紧密连接，不得松动，所有螺丝孔都必须拧上螺丝，少一个螺丝都必将影响到滑撑使用时的拉力。
产品技术参数：
3.7 委员会组织的实际检测结果
测试产品规格：HHMS14(承载重量：33kg)
力学性能测试结果：
启闭力试验：启闭力为38N。间隙试验：窗角部扇、框间密封间隙变化值为0.14mm。刚性试验：窗扇关闭受300N阻力试验后，启闭力为38N， 窗角部扇、框间密封间隙变化值0.18mm；窗扇开启到最大位置受300N力试验后，启闭力为38N， 窗角部扇、框间密封间隙变化值为0.16mm；反复启闭试验：反复启闭35000次后，启闭力为41N，操作功能正常，各部件未损坏。强度试验：试验后，窗扇未脱落。悬端吊重：试验后，滑撑所有部件未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
