执手篇
本篇介绍的是2014年度建筑门窗（词条“建筑门窗”由行业大百科提供）配套件推荐产品中执手相关的内容：被推荐执手的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。
共包括6个厂家的8个执手。适用于铝合金、塑料、木内平开下悬窗（词条“下悬窗”由行业大百科提供），铝合金、塑料、木平开门窗，铝合金、塑料、木推拉门窗，幕墙上悬窗及满足其安装尺寸、性能的所有门窗。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装调整要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。
1.传动机构用方轴插入式执手(产品型号：PZSN00830)
生产厂家：广东坚朗五金制品股份有限公司

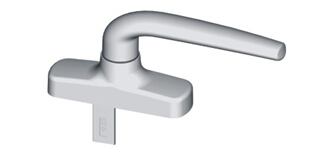

1.1 产品示意图
图1 产品示意图

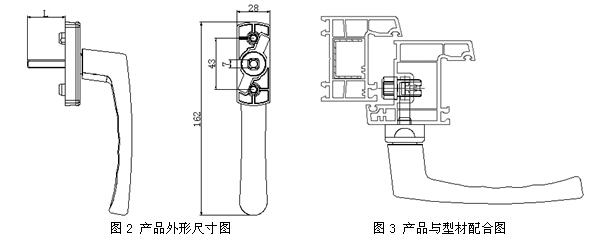

1.2 产品外形尺寸、产品与型材配合示意图
1.3 适用范围
适用于欧标U槽口的塑钢、纯木、铝木复合等平开门窗，推拉门窗。
1.4 结构特点
本产品主要采用优质铝合金压铸，表面采用纯聚酯（词条“聚酯”由行业大百科提供）粉末喷涂。外形不仅美观大方，而且手感好、定位准确。执手外观颜色多样化，可根据不同的需求选择。执手可实现0°、90°、135°、180°定位，满足不同的需求。
1.5 性能特点
执手转动灵活，定位准确，安装方便。反复启闭3万次，使用功能正常，部件无变形或损坏现象。空载操作力不大于40N，操作力矩不大于2N·m。
1.6安装方法及使用说明
按照图5在扇型材正面开好安装孔，放入执手，转动装饰盖，使螺钉孔外露，用M5十字沉头螺钉将其与传动器固定好，再使装饰盖复位。
1.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.55N·m，操作力为31N。反复启闭30000个循环后，操作力矩1.04N·m，操作力20N，开启自定位位置与原设计偏差为3°42′、关闭自定位位置与原设计偏差为3°46′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移2°42′，执手在承受600N拉力作用后，执手柄最外端最大变化范围2.44mm。

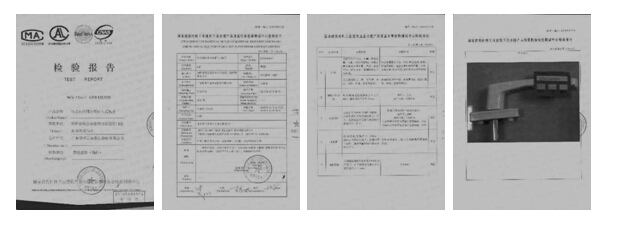

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2.传动机构用拨叉插入式执手(产品代号：CZS200)
生产厂家：广东坚朗五金制品（词条“五金制品”由行业大百科提供）股份有限公司

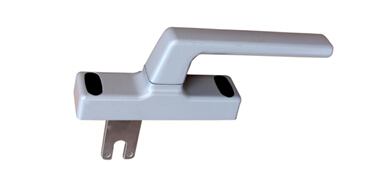

2.1 产品示意图

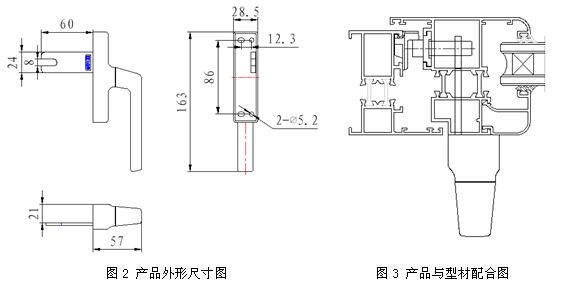

2.2 产品外形尺寸、产品与型材配合示意图
2.3 适用范围
本产品可应用于外平开窗，上悬窗等。
2.4 结构特点
本产品基体采用优质铝合金，外观简洁、转动顺畅无噪音、安装方便快捷、坚固结实。表面采用纯聚酯粉末喷涂。
2.5 性能特点
执手安装牢固可靠，强度高。反复启闭30000个循环后，使用功能正常，无变形损坏现象。
2.6安装方法及使用说明

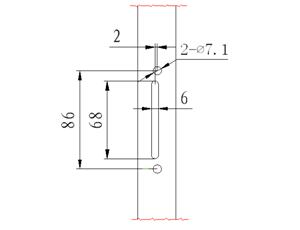

先确定执手的安装位置，在扇型材上铣出拨叉孔，并钻出2个Φ7.1的孔后，将铆螺母（词条“螺母”由行业大百科提供）放入Φ7.1的孔里与型材铆好，将执手座的安装孔与铆螺母螺孔对齐，用两个M5X20的沉头螺钉锁紧，再盖上装饰盖。
2.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.2N·m，操作力为24N。反复启闭30000个循环后，空载操作力矩1.4N·m，操作力28N，开启自定位位置与原设计偏差为0°42′、关闭自定位位置与原设计偏差为0°54′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移1°2′，执手在承受600N拉力作用后，执手柄最外端最大变化范围1mm。

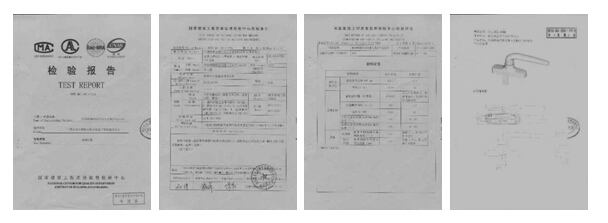

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
3.传动机构用拨叉插入式执手(产品代号：SZ47B)
生产厂家：浙江兴三星五金有限公司

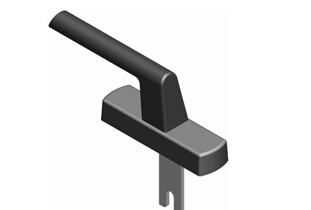

3.1 产品示意图
图1产品示意图
3.2 产品外形尺寸、产品与型材配合示意图
3.3 适用范围
适用于各种铝合金外平开窗。
3.4 结构特点
执手座采用锌合金、手柄采用铝合金制作;外观表面采用聚酯粉末喷涂，内部合金件采用喷砂镀白锌处理，有着较高的耐腐蚀性;内部采用高强度耐磨尼龙滑动摩擦和高强度弹簧复位;整体结构采用外壳轴向拉伸旋转式，安装方便，只需拉动外壳并旋转，露出底座孔位即可用自攻螺钉（词条“自攻螺钉”由行业大百科提供）固定，同时增加2个备用孔，以防型材孔松动后业主能自行维修，螺丝孔位可调整，固定牢固后旋转外壳至竖直位置即可弹回复位。
3.5 性能特点
反复启闭30000个循环实验后,空载操作力小于40N，操作力矩小于2N.m。开启、关闭自定位位置与原设计位置偏差小于5°。传动机构用执手在26N.m力矩的作用下，各部件无损坏，执手手柄轴线位置偏移小于5°。传动机构用执手在承受600N拉力作用后，执手柄最外端最大永久变形量小于5mm。
3.6 安装要求
根据执手的传动距离、安装孔距，在窗扇上铣好拨叉安装槽，以及钻好(底孔φ3.2)，用自攻螺钉锁紧，确保不得松动。
3.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.3N·m，操作力为26N。反复启闭30000个循环后，空载操作力矩1.2N·m，操作力24N，开启自定位位置与原设计偏差为0°46′、关闭自定位位置与原设计偏差为0°52′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移2°，执手在承受600N拉力作用后，执手柄最外端最大变化范围1.2mm。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
4.传动机构用拨叉插入式执手(产品代号：CZH45)
生产厂家：广东合和建筑五金制品有限公司
4.1 产品示意图
