密封胶条篇
本篇介绍的是2013年度建筑门窗（词条“建筑门窗”由行业大百科提供）配套件推荐产品中与密封胶条相关的内容：被推荐密封胶条的产品名称、规格、适用范围、产品特点、性能特点、施工要求、检测结果等。
共包括4个厂家的5个密封胶条。适用于铝合金门窗、塑料、木门窗及满足其安装尺寸、性能的所有窗型。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。
1.硫化橡胶（词条“硫化橡胶”由行业大百科提供） (三元乙丙) 类密封胶条 (产品型号：010403CY-068-30)
生产厂家：江阴海达橡塑股份有限公司

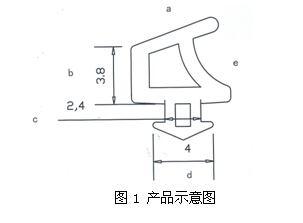

1.1 产品截面示意图

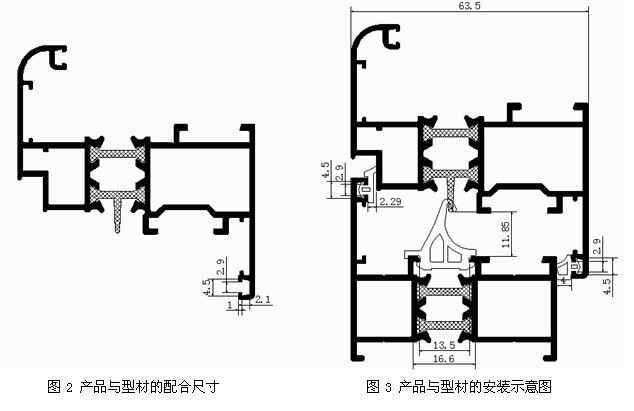

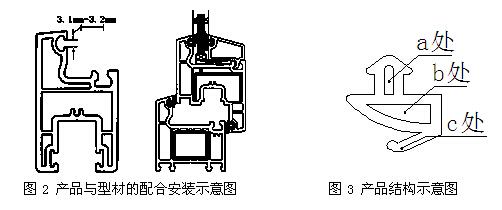

1.2 产品与型材尺寸配合、安装示意图
1.3 适用范围
适用于塑料内平开门窗玻璃扇密封条及框扇之间的密封。适用于全球不同地区的门窗，胶条使用寿命20年。
1.4 结构特点
如图3，a处设为空腔，具有良好的弹性和压缩余量，可更好的与型材槽口配 合，同时具有一定的收缩性;
b处呈倒三角空腔，三角形上平面起着倒水作用，三角形腔为保证密 封(水密性（词条“水密性”由行业大百科提供）、气密性（词条“气密性”由行业大百科提供）)起着重要作用;
c处的一个斜勾起着固定玻璃的作用，同时存在一定的角度，保证其 可以适当倾倒，留有弹性，它也对密性起着决定的作用;
根据装配图2表示，安装在窗框与窗扇的连接处，当窗扇关闭时，外侧三角形上平面部分起到倒水，保证(水密性、 气密性)的作用，内外部位同时起到保温、隔热的密封作用。
1.5 性能特点
三元乙丙(EPDM)橡胶密封条，其产品具有良好的耐臭氧老化性能，价格较高。公司根据实际情况，研发了不同地区的胶条。如适用用多地震地区的防震型胶条，可以减少因地震造成的门窗玻璃的损坏。另有适用于多雨水地区的复合膨胀密封胶条，特别对静态玻璃与型材的密封效果显著。
1.6 安装要求
一般用胶条专用辊轮，采用滚压（词条“滚压”由行业大百科提供）的方法安装。
1.7 委员会组织的实际检测结果
胶料性能：
邵氏硬度：为71 HA。
拉伸强度：为 13.0 Mpa。
拉断伸长率：为 392%。
100℃×168h热空气老化试验：硬度(邵氏A)变化为4;拉伸强度变化率为0.8%;拉断伸长率变化率为11.2%;加热失重为0.68%。压缩永久变形为3.9%。
70℃×504h热空气老化：回弹恢复为5级(为75.8 %);硬度(邵氏A)变化：-20℃～0℃时为5，0℃～23℃时为3，23℃～70℃时为9。
低温脆性温度：低温-40℃不破裂。
制品性能：
外观：光滑，无扭曲变形，表面无裂纹、无气泡、无明显杂质及其他缺陷，颜色均匀一致。
截面装配尺寸公差为E1级，截面非装配尺寸公差为E2级。
回弹恢复(70℃×22h)，(压缩工作范围2.1mm)：为5级(为74.6%)。
加热（词条“加热”由行业大百科提供）收缩率(70℃×24h)：为0.78%。
拉伸恢复：为98.4%。
耐臭氧老化性能(500pphm伸长20%，40℃×168h)：表面无龟裂。
污染及相容性：试验后，型材上无深色轮廓或实心印痕，型材、密封胶条试样表面无发粘、凹凸不平现象。

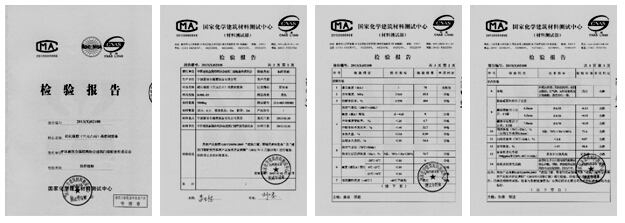

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2.硫化（词条“硫化”由行业大百科提供）橡胶(三元乙丙)类密封胶条 (产品型号：RJBL-03)
生产厂家：宁波新安东橡塑制品有限公司
2.1 产品截面示意图
2.2 产品与型材尺寸配合、安装示意图
2.3 适用范围
适用于铝合金幕墙盖板与玻璃及立柱与玻璃之间的密封，适用于国内大部分城市建筑幕墙胶条的使用，胶条的使用寿命一般在15-20年。
2.4 产品结构
产品a处设为空腔，具有良好的弹性和压缩余量，可更好的与型材槽口配合，同时具有一定的收缩性;
产品b处呈倒三角空腔，三角形上面平面起着倒水作用，三角形腔为保证水、气密封性起着重要作用;
产品c处一排锯齿形齿脚，起着固定玻璃的作用，同时存在压缩量，保证适当压缩，留有弹性，它对密封性起着决定的作用;
根据图3表示，安装在盖板与玻璃和立柱与玻璃之间的连接处，保证水、气密封性的作用，内外部位同时起到保温，隔热的密封作用。
2.5 性能特点
三元乙丙(EPDM)橡胶密封条，其产品具有良好的耐热、耐水、耐腐蚀（词条“腐蚀”由行业大百科提供）、电绝缘、耐臭氧老化性能等。
2.6安装要求
安装一般用胶条专用辊轮，采用滚压的方法。
2.7 委员会组织的实际检测结果
胶料性能：
邵氏硬度：为70 HA。
拉伸强度：为 10.5 Mpa。
拉断伸长率：为 404%。
100℃×168h热空气老化试验：硬度(邵氏A)变化为8;拉伸强度变化率为6.7%;拉断伸长率变化率为32.7%;加热失重为0.50%。压缩永久变形为34.4%。
70℃×504h热空气老化：回弹恢复为5级(为76.7%);硬度(邵氏A)变化：-20℃～0℃时为6，0℃～23℃时为2 ，23℃～70℃时为4 。
低温脆性温度：低温-40℃不破裂。
制品性能：
外观：光滑，无扭曲变形，表面无裂纹、无气泡、无明显杂质及其他缺陷，颜色均匀一致。
截面装配尺寸公差为E1级，截面非装配尺寸公差为E2级。
回弹恢复(70℃×22h)，(压缩工作范围0.4mm)：为5级(为71.6%)。
加热收缩率(70℃×24h)：为0.87%。
拉伸恢复：为98.0%。
耐臭氧老化性能(500pphm伸长20%，40℃×168h)：表面无龟裂。
污染及相容性：试验后，型材上无深色轮廓或实心印痕，型材、密封胶条试样表面无发粘、凹凸不平现象。

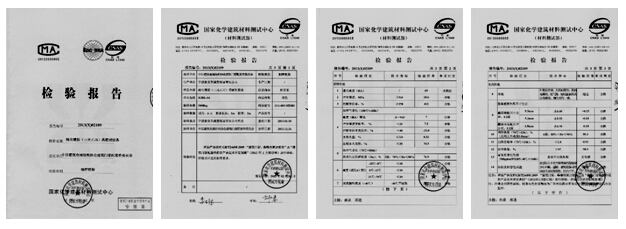

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
3.硫化橡胶(三元乙丙)类密封胶条 (产品型号：RJBL-04)
生产厂家：宁波新安东橡塑制品有限公司
3.1 产品截面示意图
3.2 产品与型材尺寸配合、安装示意图
3.3 适用范围
适用于铝合金幕墙盖板与玻璃及立柱与玻璃之间的密封，适用于国内大部分城市建筑幕墙胶条的使用，胶条的使用寿命一般在15-20年。
3.4 产品结构
产品a处设为空腔，具有良好的弹性和压缩余量，可更好的与型材槽口配合，同时具有一定的收缩性;
产品b处呈倒三角空腔，三角形上面平面起着倒水作用，三角形腔为保证水、气密封性起着重要作用;
产品c处一排锯齿形齿脚，起着固定玻璃的作用，同时存在压缩量，保证适当压缩，留有弹性，它对密封性起着决定的作用;
根据图3表示，安装在盖板与玻璃和立柱与玻璃之间的连接处，保证水、气密封性的作用，内外部位同时起到保温，隔热的密封作用。
3.5 性能特点
三元乙丙(EPDM)橡胶密封条，其产品具有良好的耐热、耐水、耐腐蚀、电绝缘、耐臭氧老化性能等。
3.6安装要求
安装一般用胶条专用辊轮，采用滚压的方法。
3.7 委员会组织的实际检测结果
胶料性能：
邵氏硬度：为69 HA。
拉伸强度：为 10.6 Mpa。
拉断伸长率：为 412%。
100℃×168h热空气老化试验：硬度(邵氏A)变化为7;拉伸强度变化率为7.5%;拉断伸长率变化率为-33%;加热失重为0.52%。压缩永久变形为34.3%。
70℃×504h热空气老化：回弹恢复为5级(为76.9%);硬度(邵氏A)变化：-20℃～0℃时为6，0℃～23℃时为1，23℃～70℃时为3 。
低温脆性温度：低温-40℃不破裂。
制品性能：
外观：光滑，无扭曲变形，表面无裂纹、无气泡、无明显杂质及其他缺陷，颜色均匀一致。
截面装配尺寸公差为E1级，截面非装配尺寸公差为E2级。
回弹恢复(70℃×22h)，(压缩工作范围1.0mm)：为4级(为80.3%)。
加热收缩率(70℃×24h)：为0.92%。
拉伸恢复：为98.5%。
耐臭氧老化性能(500pphm伸长20%，40℃×168h)：表面无龟裂。
污染及相容性：试验后，型材上无深色轮廓或实心印痕，型材、密封胶条试样表面无发粘、凹凸不平现象。

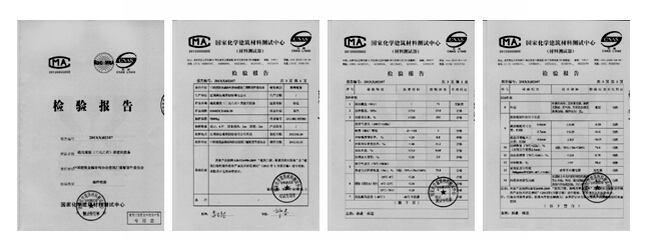

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
4.硫化橡胶(硅橡胶)类密封胶条(产品型号：LZ1700JT)
生产厂家：浙江凌志精细化工有限公司
4.1 产品截面示意图
4.2 产品与型材尺寸配合、安装示意图
4.3 适用范围
1700JT建筑用高档硅橡胶门窗密封条作为通用的高性能防水密封胶条，可广泛应用于铝合金门窗、塑钢门窗等系列。
4.4 产品结构
(1)a处设置为空腔，在胶条本身的弹性基础上再增加了弹性和压缩余量，并且降低了启闭力。
(2)c处设置为空腔，有效降低成本，增加了型材适应性，并且可更好的与型材槽口配合。
(3)d处存在一定的角度，方便操作，同时胶条本身的弹性保障其在牢固安装效果。
(4)e处的支撑条增加了回弹力，同时增加了胶条的抗疲劳性。
(5)根据装配图表示，LZ1700JT密封条安装在窗框与窗扇的连接处，当窗扇关闭时，密封条密封部分有效密闭空隙，同时b处有良好的拒水性能，保证了窗户的水密性和气密性，内外部位同时起到保温、隔热的密封作用。  上一页12下一页
|
