准解理断裂

补充：0 浏览：7475 发布时间：2015-1-13

　　准解理断裂是淬火加低温回火的高强度钢较为常见的一种断裂形式，常发生在脆性转折温度附近。准解理断裂的断口是有平坦的“类解理”小平面、微孔及撕裂棱组成的混合断裂。

　　特征

　　准解理断裂(quasi-cleavage fracture)介于解理断裂和韧窝断裂之间;在不同部位产生解理裂纹核，扩展成解理刻面，最后以塑性方式撕裂。河流花样短而弯曲，支流少，解理面小，且周围有较多的撕裂棱。

　　由裂源向四周扩散，不连续，局部扩展;准解理小平面位相并不与解理面严格对应。

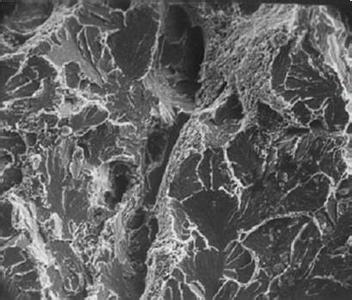

　　宏观断口形貌比较平整，但微观形貌有河流花样，舌状花样及韧窝与撕裂棱等。

　　在大量高密度短而玩去的撕裂棱线条、点状裂纹源由准解理断面中部向四周放射的河流花样、准解理小断面与解理面不存在确定的对应关系、二次裂纹等。

　　产生原因

　　(1)、从材料方面考虑，必为淬火加低温回火的马氏体组织，回火温度低，易产生此类断裂。

　　(2)、构件的工作温度与钢材的脆性转折温度基本相同。

　　(3)、构件的薄弱环节处处于平面应变状态。

　　(4)、材料的晶粒尺寸比较粗大。

　　(5)、回火马氏体组织的缺陷，如碳化物在回火时的定向析出。

　　预防措施

　　为了防止此类断裂最有效的办法就是提高钢材的抗低温脆断能力，即千方百计地降低钢材的脆性转折温度(如细化晶粒，减少组织缺陷等)，在这方面与预防解理断裂的措施是基本相同的。
