精彩词条母线加工机
补充:0 浏览:11065 发布时间:2013-2-17

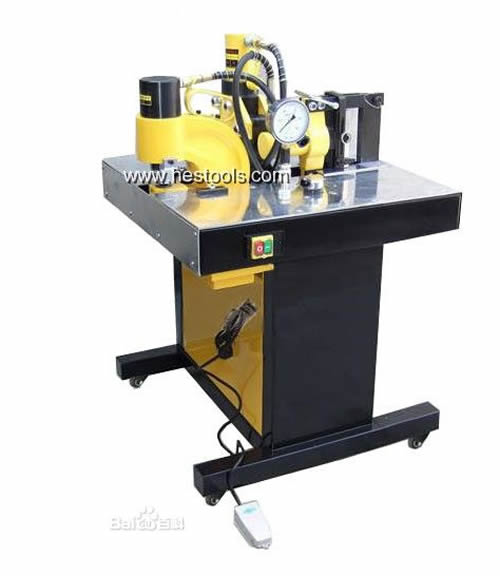

母线加工机有冲、剪、折三个加工单元,主要功能为加工不同规格的铜、铝母线,只需用相应的加工单元,就能方便、快捷的对铜、铝排进行剪切、冲孔(圆孔、腰型孔),折平弯、立弯、压花、压平、扭麻花、压电缆接头等各种不同的加工。广泛用于高低压开关柜、变电站、母线槽、桥架、电器开关、通讯设备、家用电器、船舶制造、办公自动化设备、电梯制造、机箱机柜制造等电气成套制造行业。
主要特点 1、剪切单元采用通用的双刀式剪切,剪口平整,无毛刺。 2、冲孔单元采用六模位整体式转盘,保证了上模和下模的绝对对中,延长了模具的使用寿命。无需更换模具,使用更加方便快捷,生产效率明显高于传统冲孔单元。 3、折弯单元采用封闭式整体框架结构,使其在加工平弯及压花时更均匀,大大提高了批量生产时的重复定位精度,并延长了使用寿命。 4、折弯单元采用卧式加工,在加工时更安全方便。 5、机器的三个工作工位可以同时工作,互不影响,大大提高了工作效率。 6、每个加工单元的工作行程均可方便地调节,减少加工辅助时间、提高生产效率。 7、液压油箱采用厚钢板焊接,并作了磷化处理,使液压油长期使用不会变质。 8、液压胶管采用国标A型连接方式,即耐用而方便维修。 9、机器上将有脚轮,可以方便的移动 用途 母线加工机是参照国外先进产品,并结合国内实际,为提高工作效率及保证作业安全之要求而设计的配套设备。最适合制作大型的电控箱及输配电建设工程的施工现场使用。 使用方法 使用前应检查插头及电源线是否正常,接通电源,打开电源开关(绿色开/红色关),正常工作时无需关闭开关,不工作时请切断电源。 本机在冲孔和切排时可根据机组工作台面上的限位装置进行操作,您可调好限位装置,然后工件靠在限位装置上,确保工作冲孔或切排尺寸。 当您在使用冲孔时,请将换向手柄打至标有冲孔字样的位置;在使用冲孔完成后,把手柄打至回油标贴位置即可。 当您在使用切排时,请将换向手柄打至标有切排字样的位置;在使用切排完成后,把手柄打至回油标贴位置即可。 当您在使用弯排时,请将换向手柄打至标有弯排字样的位置;在使用弯排完成后,把手柄打至回油标贴位置即可。 安全操作规程及注意事项 操作前 1、首次开机前必须先给油箱注油,以免损坏油泵。 2、必须认真阅读本使用说明书,熟悉机器的结构、性能和操作方法。 3、不要带围巾或穿大衣之类的衣服操作。 4、用正确的方法进行工作,以便在发生故障时尽快停车和摆脱危险。 5、如果环境温度低于0℃时,工作前应先开机空运转几分钟。 操作中 1、装、调试(对模、调整刀片间隙)或拆卸模具,必须由熟悉机器的人员按照规定的规程进行。 2、机器在正常工作时,切勿把手或身体的一部分放在上下模(刀片)之间,以免发生事故。 3、一切杂物及工具勿放在工作台上,以免轧入模具或刀口而造成事故。 4、由于本机器可多人操作,所以必须有专人负责指挥生产。 5、一定要根据铜排(或铝排)的厚度选择好剪切刀片和冲模的间隙及折弯圆角半径。 6、在更换模具时一定要停机,以免发生危险。 7、在操作时,拿着工件等待滑块下行时必须小心。 8、应定期检查刀片和冲模刃口锋利程度,如发现刃口变钝,应及时修磨或更换。 9、保持油液清洁及油路畅通,每班给各单元运动部件加润滑油。 10、电气与液压元件必须保证动作灵活与位置正确,发现不正常现象时必须立即停车检查。 操作后 操作完后,一定要按下列顺序安全关机: (1)关断各单元工作按钮。 (2)关断操作盘上的电源开关。 (3)关断主电路空气开关。 (4)关断车间电源开关 其他补充 |
|
