5.传动机构用拨叉插入式执手(ZB20)
生产厂家：浙江坚铭建筑五金有限公司
5.1 产品示意图

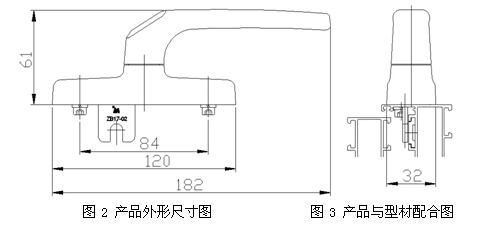

5.2 产品外形尺寸、产品与型材配合示意图
5.3 适用范围
欧标20槽下悬内平开系统。
5.4 结构特点
手柄及手柄座采用YL102材料压铸而成，核心部件齿轮为渐开线超短齿大压力角齿轮，每旋转90度拨叉运行18毫米，可180度旋转，外观简洁、手感舒适、轻便、转动灵活、声音清脆、安装方便。
5.5 性能特点
适合欧标20槽型材。该产品适合任何地区,不受气侯影响，经过3万次拨动测试，25N.m扭矩测试及600N拉力测试，手柄转动正常，零部件完好无损，开启灵活。
该产品铝合金件表面涂层为热固性饱和聚酯粉末涂层，涂层厚度为40μm-120μm。
5.6 安装方法

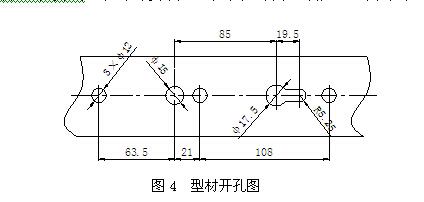

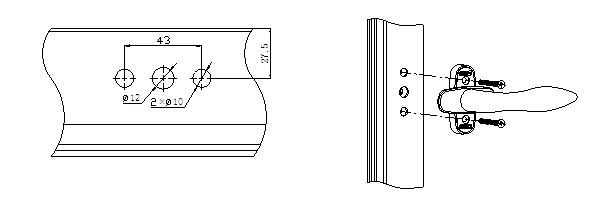

按安装孔位图在型材的相关位置加工好安装孔位，拧紧螺钉即可。见安装孔图。
5.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.92N·m，操作力为38 N。反复启闭30000个循环后，空载操作力矩1.04N·m，操作力21N，开启自定位位置与原设计偏差为3°02′、关闭自定位位置与原设计偏差为2°52′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移2°28′，执手在承受600N拉力作用后，执手柄最外端最大变化范围2.56mm。

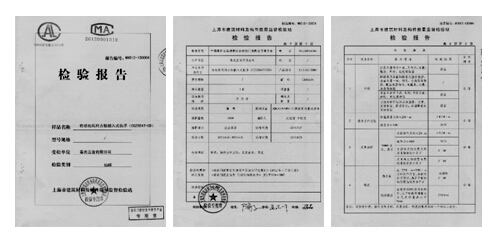

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
6.传动机构用方轴插入式执手(CGZS047-CD)
生产厂家：春光五金有限公司

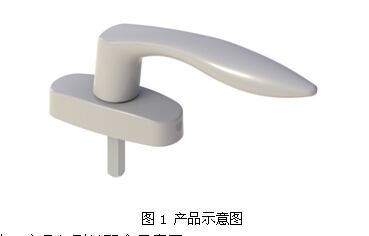

6.1 产品示意图
6.2 产品外形尺寸、产品与型材配合示意图
6.3 适用范围
标准欧式槽口的塑钢、纯木、铝木复合等平开门、窗，推拉门、窗。
6.4 结构特点
优质铝合金压铸。产品外观圆滑美观，手感舒适、轻便，转动灵活，安装方便。
6.5 性能特点
采用弹簧与滑块定位结构，定位准确。2.5万次启闭测试，600N拉力测试，零部件完好无损，开启灵活。产品铝合金件表面涂层为热固性饱和聚酯粉末涂层，涂层厚度为40μm-120μm。
6.6 安装要求
在扇型材正面按产品与型材配合尺寸开好孔(见下图)，放入执手，转动装饰盖，使螺钉孔外露，用M5十字沉头螺钉将其与传动器固定好，再使装饰盖复位。
6.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.40N·m，操作力为30 N。反复启闭30000个循环后，空载操作力矩1.50N·m，操作力32N，开启自定位位置与原设计偏差为2°30′、关闭自定位位置与原设计偏差为3°10′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移2°30′，执手在承受600N拉力作用后，执手柄最外端最大变化范围2.00mm。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
7.传动机构用方轴插入式执手(CGDMS033-LS)
生产厂家：春光五金有限公司

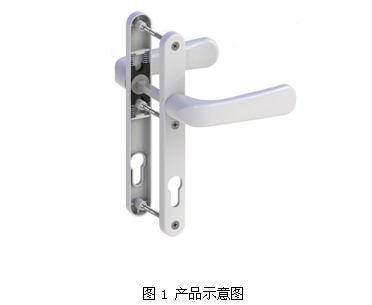

7.1 产品示意图

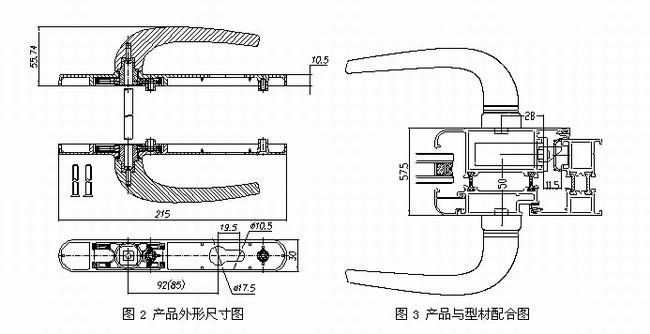

7.2 产品外形尺寸、产品与型材配合示意图
7.3 适用范围
本产品可应用于平开门。
7.4 结构特点
本产品基体采用优质铝合金压铸，表面纯聚酯粉末喷涂，采用双滑块结构，使执手手柄回位顺畅且定位准确。执手造型简洁大气，手感舒适。
7.5 性能特点
执手传动顺畅，定位准确牢固，安装便捷。反复启闭30000个循环后，使用功能正常，无变形损坏现象。
7.6 安装要求

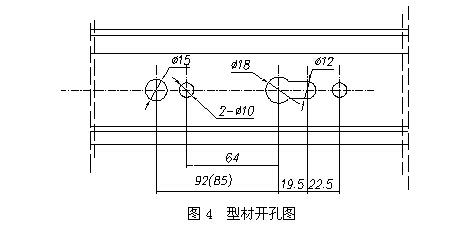

根据型材选用合适的锁体（词条“锁体”由行业大百科提供）后确定双面执手的安装位置，在门扇型材正面按型材开孔加工出锁芯（词条“锁芯”由行业大百科提供）孔、执手方轴安装孔和螺钉安装孔，如图4所示，用M5沉头螺钉锁紧。
7.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.5N·m，操作力为30 N。反复启闭30000个循环后，空载操作力矩1.0N·m，操作力20N，开启自定位位置与原设计偏差为0°38′、关闭自定位位置与原设计偏差为0°40′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移1°30′，执手在承受600N拉力作用后，执手柄最外端最大变化范围2mm。

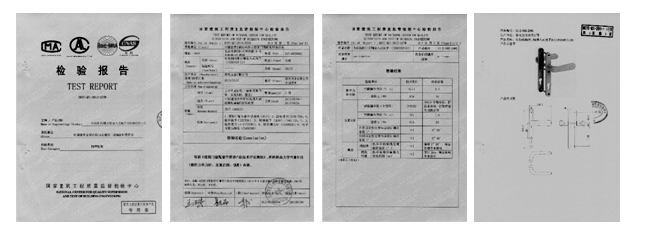

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
8.传动机构用方轴插入式执手(ZS003M)
生产厂家：宁波市维特建筑五金有限公司
8.1 产品示意图
8.2 产品外形尺寸、产品与型材配合示意图
8.3 适用范围
适用于欧标槽型材、平开、对开、推拉折叠门等。
8.4 结构特点
本产品基体采用优质铝合金压铸，表面纯聚酯粉末喷涂，手柄采用休闲、舒适的流线造型设计，适用于欧式装饰风格的建筑，为您的居室营造出优雅的氛围。
8.5 性能特点
执手转动灵活，定位精确牢固，安装便捷，反复启闭30000个循环后，使用功能正常，无变形等损坏现象。
8.6 安装要求
先确定执手的安装位置，在门扇型材正面按照产品与型材配合尺寸加工出锁芯孔，执手方轴安装孔和螺钉固定孔，如图4所示，再放入执手，用两个M5沉头螺钉锁紧。
8.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为2.0N·m，操作力为40 N。反复启闭30000个循环后，空载操作力矩1.8N·m，操作力36N，开启自定位位置与原设计偏差为1°、关闭自定位位置与原设计偏差为0°56′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移1°，执手在承受600N拉力作用后，执手柄最外端最大变化范围1.50mm。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
9.传动机构用方轴插入式执手(ZS092W)
生产厂家：宁波市维特建筑五金有限公司  上一页123下一页
|
