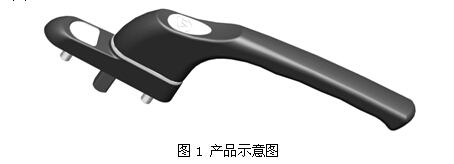

9.1 产品示意图

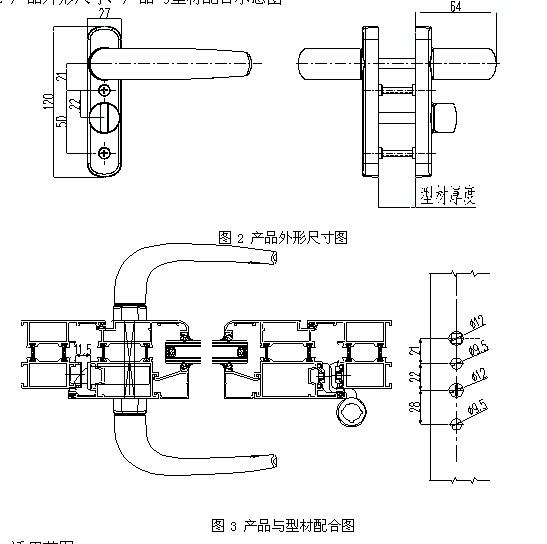

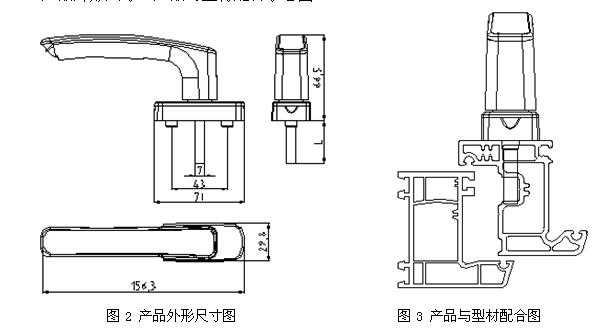

9.2 产品外形尺寸、产品与型材配合示意图
9.3 适用范围
适用于欧标U槽外开型材、平开门等。最大承重50Kg。
9.4 结构特点
产品采用优质的铝合金材料，承重型设计。手柄采用指纹设计，体现人性化，提高舒适度。
9.5 性能特点
产品适用外开窗型材，安装方便，承重性好。
9.6 安装要求
(1)按安装孔位图在型材的相关位置加工好安装孔位。
(2)将执手安装在型材上，拧紧螺钉即可。

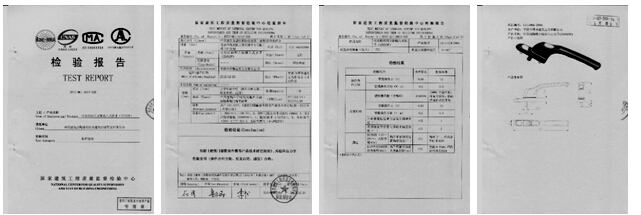

9.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为0.6N·m，操作力为12 N。反复启闭30000个循环后，空载操作力矩0.5N·m，操作力10N，开启自定位位置与原设计偏差为1°、关闭自定位位置与原设计偏差为2°。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移2°，执手在承受600N拉力作用后，执手柄最外端最大变化范围0.60mm。

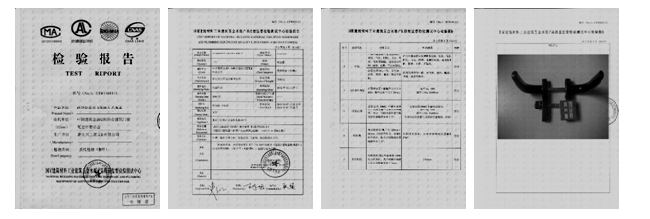

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
10.传动机构用方轴插入式执手(ZS088N)
生产厂家：宁波市维特建筑五金有限公司

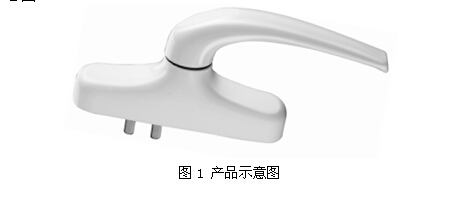

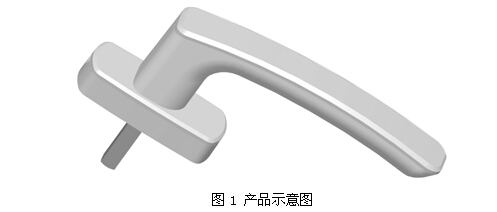

10.1 产品示意图

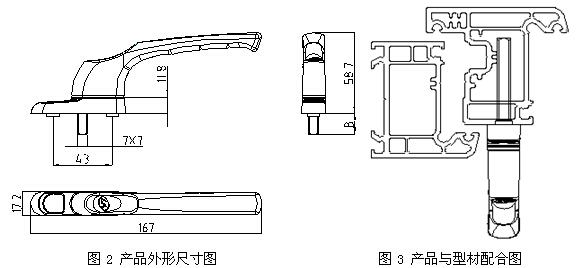

10.2 产品外形尺寸、产品与型材配合示意图
10.3 适用范围
适用于有欧式U16槽型材、纯木、铝木复合等平开门、窗，推拉门、窗。
10.4 结构特点
执手采用精美的拉丝氧化装饰片，是执手的视觉更清新，可与不同色泽的型材相匹配。优质铝合金压铸，PA6注塑，产品外观大气，简洁，手感舒适、轻松，转动灵活，安装方便。
10.5 性能特点
反复启闭5万次，仍能正常使用。
10.6 安装要求

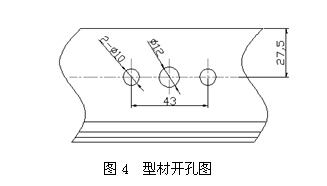

(1)按安装孔位图在型材的相关位置加工好安装孔位。
(2)将执手安装在型材上，拧紧螺钉即可。

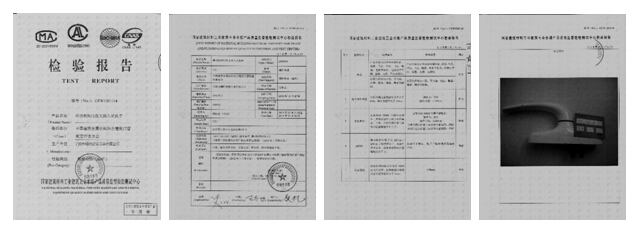

10.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.94N·m，操作力为39 N。反复启闭30000个循环后，空载操作力矩1.24N·m，操作力25N，开启自定位位置与原设计偏差为3°40′、关闭自定位位置与原设计偏差为3°30′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移2°36′，执手在承受600N拉力作用后，执手柄最外端最大变化范围3.72mm。

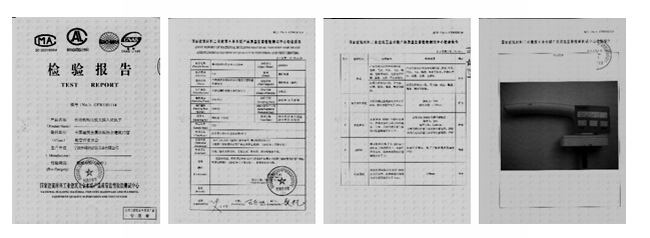

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
11.传动机构用方轴插入式执手(ZS068N)
生产厂家：宁波市维特建筑五金有限公司
11.1 产品示意图

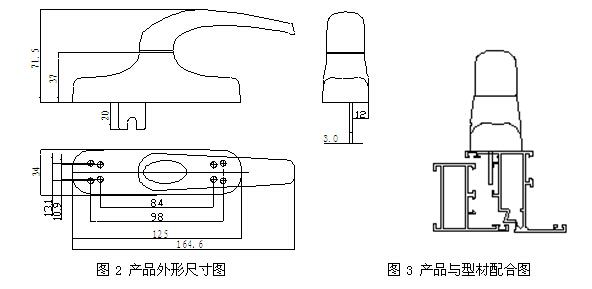

11.2产品外形尺寸、产品与型材配合示意图
11.3 适用范围
适用于有欧式槽的铝合金平开、内开下悬等型材。
11.4 结构特点
SUS304不锈钢（词条“不锈钢”由行业大百科提供）3.0mm拔叉和SUS304不锈钢齿轮,以及加厚型的优质铝合金底座，经久耐用，传动顺畅,省力.安装快速,方便。人性化及流线型基体设计，表面采用不同的覆膜技术，可与不同色泽的型材相配合，满足客户的最大需求。
11.5 性能特点
反复启闭5万次，仍能正常使用。
11.6 安装要求

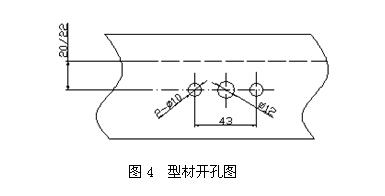

(1)按安装孔位图在型材的相关位置加工好安装孔位。
(2)将执手安装在型材上，拧紧螺钉即可。
11.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.74N·m，操作力为35N。反复启闭30000个循环后，空载操作力矩1.44N·m，操作力29N，开启自定位位置与原设计偏差为2°20′、关闭自定位位置与原设计偏差为2°10′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移1°22′，执手在承受600N拉力作用后，执手柄最外端最大变化范围1.78mm。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
12.传动机构用方轴插入式执手(SMZ09B)
生产厂家：浙江兴三星五金有限公司

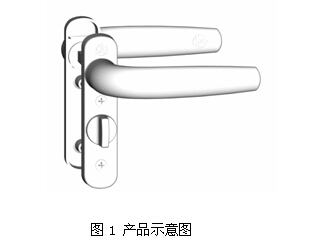

12.1 产品示意图
12.2 产品外形尺寸、产品与型材配合示意图
12.3 适用范围
适用于各种铝合金平开门上(以办公室门、阳台门为主)。
12.4 结构特点
执手座采用锌合金、手柄采用铝合金制作;手柄转动力通过主轴上的扭力弹簧直接受力和复位，摩擦采用高强度耐磨尼龙材料;锁体与双面执手通过方轴连接,方轴和螺丝长度可随门扇厚度而定,并且转动方轴通过锁体带动连杆传动;保险旋钮竖直时为开启状态，手柄向下转动即可开启，在门关闭时，将保险旋钮至于水平则锁体锁闭，若门开启而保险锁闭时，则锁舌被保险锁闭，以防锁舌撞坏，必须装配风撑。转动灵活，手感舒适，安装方便。表面为纯聚酯型粉末喷涂处理.。
12.5 性能特点
反复启闭100000个循环实验后,仍能满足空载操作力矩在0.8N·m~1.5 N·m之间,操作力小于40N,并且开启、关闭自定位位置与原设计偏差在1mm~3mm.之间。
12.6 安装要求
根据执手的传动距离、安装孔距在门扇前后面上铣好安装孔，然后用M5X(型材厚+20)十字槽沉头螺钉使内外执手固定并锁紧，确保不得松动。
12.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为0.94N·m，操作力为19 N。反复启闭30000个循环后，空载操作力矩0.66N·m，操作力13N，关闭自定位位置与原设计偏差为2°38′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移2°18′，执手在承受600N拉力作用后，执手柄最外端最大变化范围2.94mm。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
13.传动机构用拨叉插入式执手(产品型号：LZ-07)
生产厂家：新乡市三力门窗配件有限公司
13.1 产品示意图
13.2产品外形尺寸、产品与型材配合示意图
13.3 适用范围
适用于各种铝合金型材、隔热铝合金（词条“隔热铝合金”由行业大百科提供）型材制作的内外平开窗、欧标槽内平开下悬窗及塑内平开窗。
13.4 结构特点
定位采用双钢珠定位，定位准确、手感好，更换拨叉可实现其各种用途。
13.5 性能特点
本执手手柄、底座铝合金压铸成型。齿轮、拨叉锌合金压铸，聚脂喷塑。强度高、耐腐性强。经3.5万次反复启闭仍能正常使用。
13.6 安装要求
根据安装示意图铣槽打孔，然后插入执手;用于外平开窗时用4个M4自攻钉固定;用于内平开窗或内平开下悬窗时，在型材内侧垫防松垫用M5螺钉固定执手。

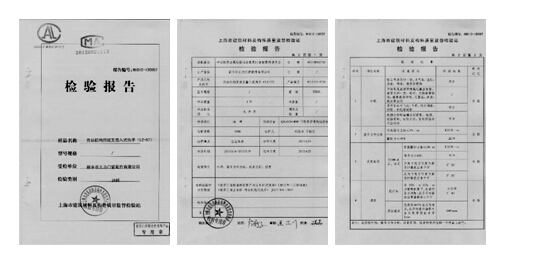

13.7 委员会组织的实际检测结果
力学性能测试结果：
空载时操作力矩为1.00N·m，操作力为22 N。反复启闭30000个循环后，空载操作力矩1.30N·m，操作力26N，开启自定位位置与原设计偏差为3°50′、关闭自定位位置与原设计偏差为3°30′。执手在25N·m～26N·m力矩的作用下，各部件未损坏，执手手柄轴线位置偏移3°40′，执手在承受600N拉力作用后，执手柄最外端最大变化范围4.00mm。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
