合页(铰链（词条“铰链”由行业大百科提供）)篇
本篇介绍的是2013年度建筑门窗配套件推荐产品中与合页(铰链)相关的内容：被推荐合页的产品名称、规格、适用范围、结构特点、性能特点、安装要求、检测结果等。
共包括7个厂家的8个合页。适用于铝合金、塑料平开门（词条“平开门”由行业大百科提供）窗及满足其安装尺寸、性能的所有门窗。
其中产品的名称、规格、适用范围、结构特点、性能特点、安装调整要求由该产品生产企业提供。所抽检的产品，是企业申报、通过建筑门窗配套件委员会组织与生产企业不相关的人员，进行抽样、封样的产品，在背对背的情况下委托国家技术监督管理部门认可的、在行业中有影响的检测单位进行检测后，并对检测结果出具了检测报告。
1.塑料窗（词条“塑料窗”由行业大百科提供）用合页(铰链)(产品型号：PHY005901)
生产厂家：广东坚朗五金制品股份有限公司

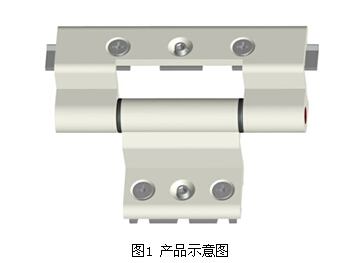

1.1 产品示意图：
1.2

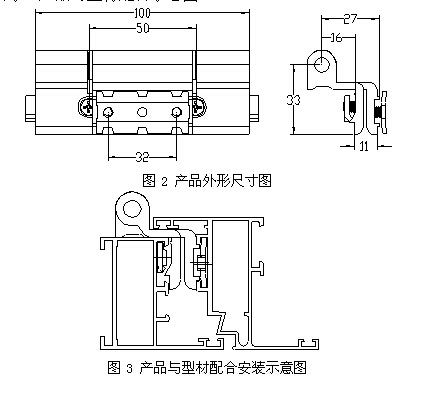

1.2 产品外形尺寸、产品与型材配合示意图
1.3 适用范围
适用于标准欧式槽口的塑钢（词条“塑钢”由行业大百科提供）平开窗。
1.4 结构特点
本产品材料主要采用优质锌合金和优质碳素钢制造。销轴（词条“销轴”由行业大百科提供）与转轴之间装有耐磨尼龙套，可避免金属间的磨损。表面采用纯聚酯粉末喷涂（词条“粉末喷涂”由行业大百科提供）。产品配有专用垫片（词条“垫片”由行业大百科提供），适用于不同厚度的型材，可满足多种高度的需求，安装方便，可直接将合页安装在型材上，打上自攻钉（词条“自攻钉”由行业大百科提供）即可，无需其他辅助工具预先打孔。产品不分上下左右，实用性强。
1.5 性能特点
产品结构合理，安装方便，转动平稳、灵活，最大承可达重80KG。反复启闭3万次，启闭功能正常，部件无变形或损坏现象。耐腐蚀性（词条“耐腐蚀性”由行业大百科提供）高。
1.6 安装要求
产品具有自定位功能，将产品直接放在型材上，然后用自攻钉把合页固定在型材上即可。
1.7 委员会组织的实际检测结果
力学性能测试结果：
窗上部合页(铰链)承受2200N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量60kg，并附加悬端外力作用后，窗扇自由端竖向位置变化值为0.60mm，试件无变形、无破损，启闭正常。转动力16N。反复启闭30000次后，窗扇自由端竖直方向变化值为1.00mm，试件无变形和损坏。悬端吊重试验后，窗扇未脱落，通过重物的自由落体进行窗扇撞击洞口试验，反复3次后，窗扇未脱落，通过重物的自由落体进行窗扇撞击障碍物试验后，反复3 次后，窗扇未脱落。

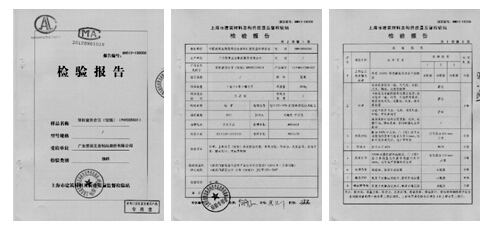

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
2.铝合金窗用合页(铰链)(产品型号：LJH28)
生产厂家：浙江坚铭建筑五金有限公司

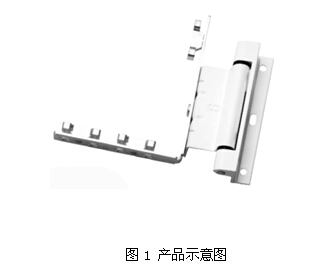

2.1 产品示意图

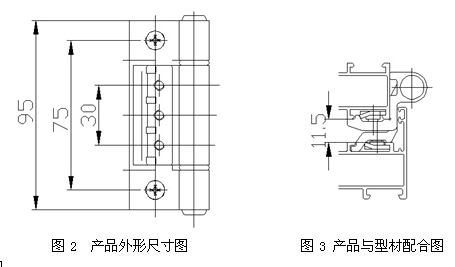

2.2产品外形尺寸、产品与型材配合示意图
2.3适用范围
欧标20槽内平开系统。
2.4结构特点
该合页活页及座均采用挤压铝合金型材，轴及压板采用优质304不锈钢制造，轴套为PA66注射成型，不受气侯影响，适合任何地区及恶劣环境。结构牢固安装方便。适用欧标20槽型材。
2.5性能特点
外观简洁，转动灵和，坚固耐用，每组承重60公斤，上述产品经过3万次反复启闭测试，零部件完好无损，开启灵活。活页及座采取静电聚酯粉末喷涂。
2.6安装方法
将压板装入框扇槽口内，用配备的螺钉将压板紧固即可。
2.7委员会组织的实际检测结果
力学性能测试结果：
窗上部合页(铰链)承受1650N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量60kg，并附加悬端外力作用后，窗扇自由端竖向位置变化值为0.68mm，试件无变形、无破损，启闭正常。转动力：开启过程中最大值为7N，关闭过程中最大值为8N。反复启闭30000次后，窗扇自由端竖直方向变化值为0.80mm，试件无变形和损坏。悬端吊重试验后，窗扇未脱落，通过重物的自由落体进行窗扇撞击洞口试验，反复3次后，窗扇未脱落，通过重物的自由落体进行窗扇撞击障碍物试验后，反复3 次后，窗扇未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
3.铝合金窗用合页(铰链)(产品型号：JL068N)
生产厂家：宁波市维特建筑五金有限公司

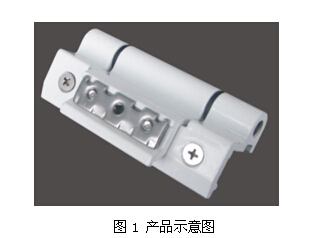

3.1 产品示意图
3.2 产品外形尺寸、产品与型材配合示意图
3.3 适用范围
适用于欧标C20槽口的铝合金内平开窗。
3.4 结构特点
本产品采用挤压铝合金，不锈钢轴，PA66轴套，优质不锈钢夹紧片。
3.5 性能特点
产品外观简洁、安装方便、坚固结实、转动灵活。自测最大承重60kg，启30000次后合页无松动，仍能正常使用。
3.6 安装要求
用合页上的不锈钢螺丝、紧顶螺丝和不锈钢扣板在框和扇上不得有松动。
3.7 委员会组织的实际检测结果
力学性能测试结果：
窗上部合页(铰链)承受1650N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量60kg，并附加悬端外力作用后，窗扇自由端竖向位置变化值为0.52mm，试件无破损，能正常启闭。转动力:开启过程中最大值为4N，关闭过程中最大值为6N。反复启闭30000次后，窗扇自由端竖直方向变化值为0.80mm，试件无变化和损坏。悬端吊重试验后，窗扇未脱落，通过重物的自由落体进行窗扇撞击洞口试验，反复3次后，窗扇未脱落，通过重物的自由落体进行窗扇撞击障碍物试验后，反复3 次后，窗扇未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
