4.塑料门用合页(铰链)(产品型号：JNM02)
生产厂家：浙江兴三星五金有限公司

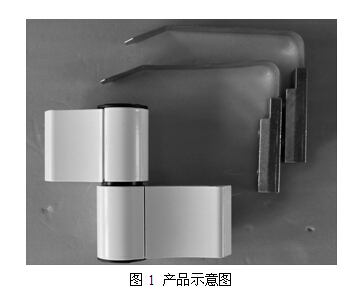

4.1产品示意图

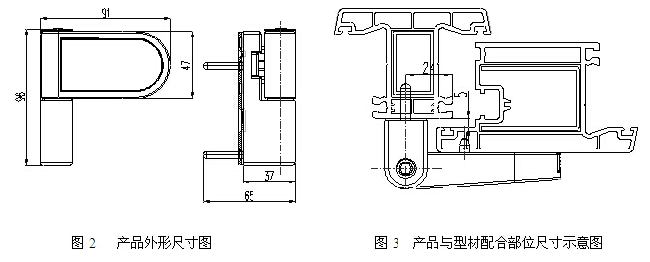

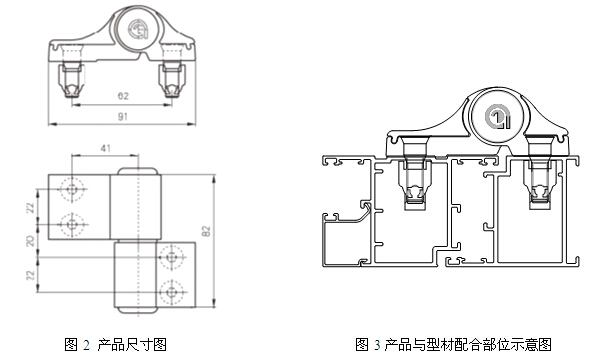

4.2产品外形尺寸、产品与型材配合示意图
4.3 适用范围
适用于带标准欧式槽口或无槽口塑钢平开门。
4.4 结构特点
主体采用锌合金，轴采用不锈钢301材质，摩擦采用高强度耐磨尼龙材料，可避免金属间的磨损和产生噪声，偏心三维可调节水密性±1mm，扇调节块用圆柱头内六角螺钉与扇合页连接，调节左右搭接量±5mm，分体式结构，可调节上下搭接量±3mm,关闭状态下自带保险。表面为纯聚酯型粉末喷涂处理.。
4.5 性能特点
三维可调，合页提高了门窗气密性、水密性。多方位调节，使得安装更方便。最大承重90kg。

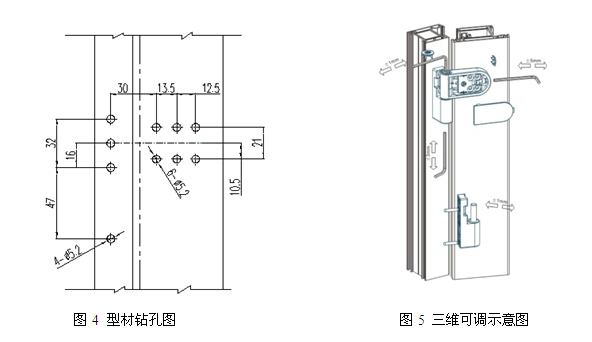

4.6 安装要求
先把型材钻好定位孔，并且要穿入衬钢，框、扇可分开安装合页，定位销和螺丝都要固定到衬钢上，装上合页根据间隙三维调节距离后，装上扇盖片即可。
4.7 委员会组织的实际检测结果
力学性能测试结果：
门上部合页(铰链)承受900N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量90kg，并附加悬端外力作用后，门扇自由端竖向位置变化值为1.00mm，试件无破损，能正常启闭。转动力:开启过程中最大值4N，关闭过程中最大值3N。反复启闭100000次后，门扇自由端竖直方向变化值为1.30mm，试件无变化和损坏。悬端吊重试验后，门扇未脱落，通过重物的自由落体进行门扇撞击洞口试验，反复3次后，门扇未脱落，通过重物的自由落体进行门扇撞击障碍物试验后，反复3 次后，门扇未脱落。

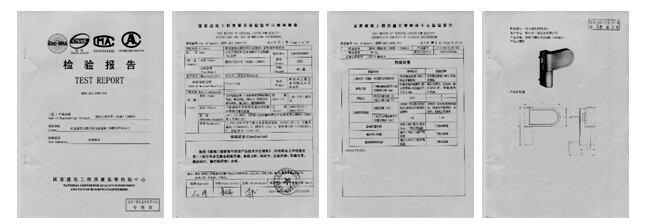

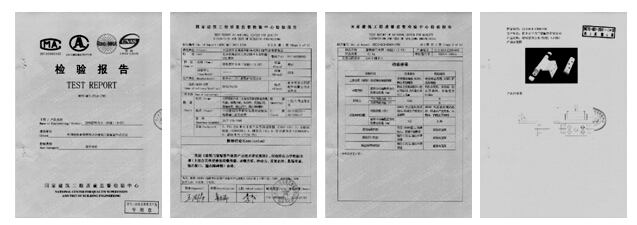

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
5.铝合金门用合页(铰链)(产品型号：JX48)
生产厂家：广东合和建筑五金制品有限公司

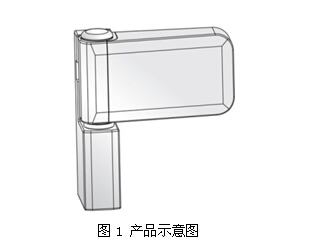

5.1 产品示意图

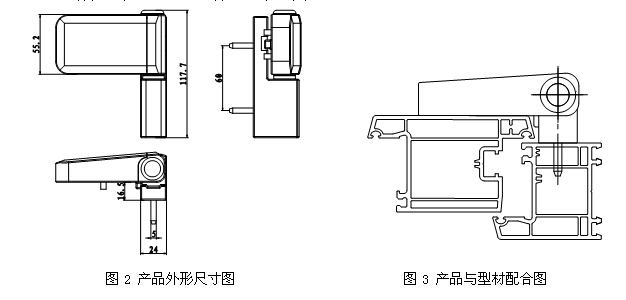

5.2 产品外形尺寸、产品与型材配合示意图
5.3 适用范围
适用于重型铝合金平开门。
5.4 结构特点
合页采用分体式结构，分外露部分及压块。主体材料及压块均选用挤压铝合金。转轴采用偏心设计，产品具有三维可调节功能。
5.5 性能特点
产品最大承重100KG,该产品经过100000次反复启闭测试后，零部件完好无损，启闭功能操作正常，产品铝合金件表面处理为聚脂粉末喷涂，涂层厚度40um~120um。
5.6 安装方法及使用说明
(1)按照合页的安装孔位在门的框扇型材上加工好安装孔。
(2)将合页的压块通过轻质弹片引入型材内腔，然后用M8的内六角沉头螺钉将合页的外露部分及压块连接并拧紧。
(3)调节合页使框扇各方向的配合间隙达最佳效果后锁紧螺钉，装上装饰盖。
5.7 委员会组织的实际检测结果
力学性能测试结果：
门上部合页(铰链)承受1000N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量100kg，并附加悬端外力作用后，门扇自由端竖向位置变化值为0.80mm，试件无破损，能正常启闭。转动力36N。反复启闭100000次后，门扇自由端竖直方向变化值为1.40mm，试件无变化和损坏。悬端吊重试验后，门扇未脱落，通过重物的自由落体进行门扇撞击洞口试验，反复3次后，门扇未脱落，通过重物的自由落体进行门扇撞击障碍物试验后，反复3 次后，门扇未脱落。

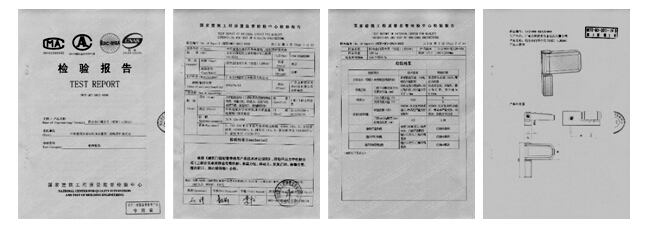

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
6.铝合金门用合页(铰链)(产品型号：JX54A)
生产厂家：广东合和建筑五金（词条“建筑五金”由行业大百科提供）制品有限公司
6.1产品示意图
6.2产品外形尺寸、产品与型材配合示意图
6.3 适用范围
适用于重型塑钢平开门。
6.4 结构特点
合页采用分体式结构，主体材料压铸铝合金。转轴采用偏心设计，产品具有三维可调节功能。
6.5 性能特点
产品最大承重120KG,该产品经过100000次反复启闭测试后，零部件完好无损，启闭功能操作正常，产品铝合金件表面处理为聚脂粉末喷涂，涂层厚度40um~120um。
6.6 安装方法及使用说明：
(1) 按照合页的安装孔位在门的框扇型材上加工好安装孔。
(2)框合页与扇合页设计为插入装配式，能分体安装，安装完毕，挂上门扇可，安装方便，省时省力。
(3)调节合页使框扇各方向的配合间隙达最佳效果后锁紧螺钉，装上装饰盖。
6.7 委员会组织的实际检测结果
力学性能测试结果：
门上部合页(铰链)承受1150N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量120kg，并附加悬端外力作用后，门扇自由端竖向位置变化值为0.54mm，试件无破损，能正常启闭。转动力：开启过程中最大值为6N，关闭过程中最大值为5N。反复启闭100000次后，门扇自由端竖直方向变化值为1.20mm，试件无变化和损坏。悬端吊重试验后，门扇未脱落，通过重物的自由落体进行门扇撞击洞口试验，反复3次后，门扇未脱落，通过重物的自由落体进行门扇撞击障碍物试验后，反复3 次后，门扇未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
7.铝合金门用合页(铰链)(产品型号：3DJLⅢ)
生产厂家：山东国强五金科技有限公司
7.1 产品示意图
7.2 产品外形尺寸、产品与型材配合示意图
7.3 适用范围
适用于铝合金内平开门。
7.4 结构特点
主体采用挤压铝合金利用机械夹具加工成型，主轴采用不锈钢磨削加工而成，轴套采用耐磨尼龙加玻璃纤维注塑成型，偏心设计，有利于门扇两个方向的调整，高度方向采用锌合金和铝合金螺纹配合调整，门扇组装前必须先安装合页备板，以实现可靠联接。
7.5 性能特点
产品为可调式合页，最大承重量为120公斤，门装配后厚度方向调整量为+0.5MM, 高度方向调整量为+4MM, 水平方向调整量为±1.4MM, 所有调整均无需要拧开固定螺钉，只需打开固定合页扣盖用内六角扳手调整即可，表面为聚酯型粉末喷涂，颜色可根据用户要求选择。
7.6 安装要求
产品在安装时应特别注意，在门扇和门框组角前，必须先将合页备板及弹簧片先装入框、扇型腔内，然后用螺钉固定好，框、扇配合组装后，用紧定螺钉将合页扣板固定好，不得有松动，最后将盖帽扣好，完成安装。
7.7 委员会组织的实际检测结果
力学性能测试结果：
门上部合页(铰链)承受1150N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量155kg，并附加悬端外力作用后，门扇自由端竖向位置变化值为1.14mm，试件无破损，能正常启闭。转动力: 开启过程中最大值为18N，关闭过程中最大值为19N。反复启闭100000次后，门扇自由端竖直方向变化值为1.77mm，试件无变化和损坏。悬端吊重试验后，门扇未脱落，通过重物的自由落体进行窗扇撞击洞口试验，反复3次后，门扇未脱落，通过重物的自由落体进行门扇撞击障碍物试验后，反复3 次后，门扇未脱落。
附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
8.塑料窗用合页(铰链) (产品型号：J-23)
生产厂家：新乡市三力门窗配件有限公司

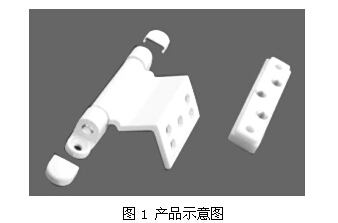

8.1 产品示意图

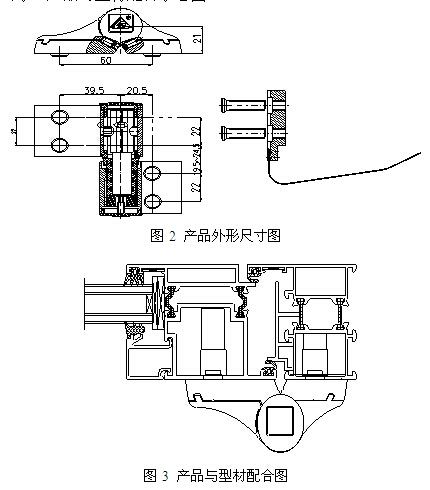

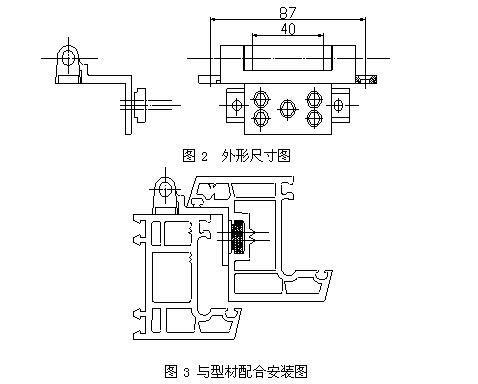

8.2 产品外形尺寸、产品与型材配合示意图
8.3 适用范围
如图所示带欧式槽的塑料平开型材。
8.4 结构特点
铰链底座采用ZZnAI4-1锌合金，铰链片采用LD31铝合金，轴Q235磨削加工，中间安装耐磨可调偏心尼龙套管，夹紧式固定及螺丝加固。
8.5 性能特点
产品结构简单、合理、配套，通过调整套管的位置可改变胶条的压合量。由于页片其独特的紧贴型材直角面的夹紧式安装，可以在不用任何靠模的情况下轻松实现几个铰链的同轴度，且牢固性大增，与页片仅凭螺钉固定的马鞍铰链相比，从安装方便、快捷和牢固度方面都具有明显的优越性。
8.6 安装要求
铰片：先将固定块按方向要求装入扇材欧式槽内，然后用3个M5x16的螺钉将铰片与固定块初步固定，调至适当位置后，牢固固定，最后用ST4x20自攻钉固定固定块外端两孔。
铰座：先用ST4x20自攻钉固定铰座外端两孔，然后抽轴固定铰座中间两孔，穿轴到位，扣铰座外端螺孔装饰盖即成。
8.7 委员会组织的实际检测结果
力学性能测试结果：
窗上部合页(铰链)承受1650N静态荷载试验后不断裂。一组合页(铰链)承受实际承载重量60kg，并附加悬端外力作用后，窗扇自由端竖向位置变化值为0.62mm，试件无破损，能正常启闭。转动力：开启过程中最大值为9N，关闭过程中最大值为8N。反复启闭30000次后，窗扇自由端竖直方向变化值为0.76mm，试件无变化和损坏。悬端吊重试验后，窗扇未脱落，通过重物的自由落体进行窗扇撞击洞口试验，反复3次后，窗扇未脱落，通过重物的自由落体进行窗扇撞击障碍物试验后，反复3 次后，窗扇未脱落。

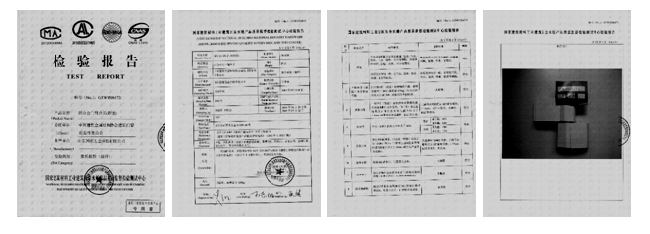

附建筑门窗配套件委员会抽样，委托有关检测机构对该产品检测的报告。
